HISENSE HLE3213A

Descargas HISENSE HLE3213A: diagramas, lista de componentes y dumps de memoria para RSAG7.820.4833 / RSAG7.820.4561

Marca: HISENSE Modelo: HLE3213A Main: RSAG7.820.4833 Fuente: RSAG7.820.4561
HISENSE HLE3213A
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Diagramas, lista de componentes y memorias

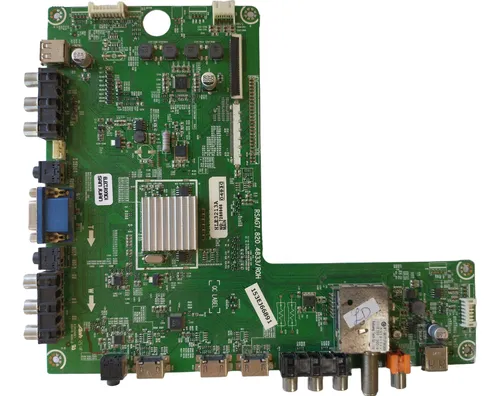

  • Diagrama de MainBoard — RSAG7.820.4833
  • Diagrama de PowerBoard — RSAG7.820.4561
  • Lista de Componentes — RSAG7.820.4561
  • Datos de Memoria — EEPROM N7 AT24C32A (HISENSE HLE3213A)
  • Datos de Memoria — Flash N32 MX25L3205D (HISENSE HLE3213A)
Información técnica
Información técnica HISENSE HLE3213A
Datos técnicos y documentación descargable
Info detallada

Info detallada

Ficha
Empresa / Marca
HISENSE
HLE3213A
Modelo
HLE3213A
Chasis
MST16M181VS
Control remoto
ER-22640
Modelo compatible
BGH BLE3213A
Placas y conectividad
MainBoard
RSAG7.820.4833
PowerBoard
RSAG7.820.4561
Panel Display
HE315FH-E58 · 1366x768 HD · 60Hz · LVDS-30P1C8B-015C
Panel Display
HE315FH-E78 · BOE HV320WX2-201 · 1366x768 HD · 60Hz · LVDS-30P1C8B-015D
MainChip
MSTAR MST6M182VG
Tipo de memoria
EEPROM AT24C32A · Flash MX25L3205D

Documentación técnica

Diagrama — RSAG7.820.4833
RSAG7.820.4833
Diagrama — RSAG7.820.4561
RSAG7.820.4561
Lista de Componentes — RSAG7.820.4561
Lista_Componentes.4561
Datos de Memoria — EEPROM N7 AT24C32A
N7_AT24C32A
Datos de Memoria — Flash N32 MX25L3205D
N32_MX25L3205D
Nota: en esta sección solo se incluyeron archivos realmente detectados como disponibles para descarga.
Dump memoria
Datos de Memoria / DUMP — HISENSE HLE3213A
Archivos de memoria EEPROM y Flash para tareas de respaldo, regrabación y recuperación de software.
DUMP EEPROM FLASH HLE3213A

Archivos de memoria — HISENSE HLE3213A

Descargas disponibles para memoria de la placa RSAG7.820.4833. Incluye EEPROM y Flash publicadas para este modelo.

ARCHIVOS DISPONIBLES
N7_AT24C32A.zip
Tamaño: 945 Bytes
Descargado 95 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
N32_MX25L3205D.zip
Tamaño: 2.44 MiB
Descargado 110 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — HISENSE HLE3213A

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura, escritura o conexión para estas memorias).
NOTA TÉCNICA

Nota: En HISENSE HLE3213A, un dump es una fotografía exacta del contenido de la memoria en un archivo. Sirve para clonar o restaurar memorias en placas iguales, o para recuperar una memoria dañada escribiendo de nuevo los datos correctos con programador.

Soporte y aportes — HISENSE HLE3213A / RSAG7.820.4561
Menú Service • Backlight • Corriente LED • Mediciones • Prueba de fuente

Menú Service / Modo Fábrica — HISENSE HLE3213A

El modelo HLE3213A tiene publicado el acceso al menú técnico mediante secuencia desde el ajuste de balance.

Encender el televisor.
Pulsar MENU y entrar en SONIDO → BALANCE.
Verificar que el balance quede en 0 y dejar el cursor sobre esa opción sin confirmar.
Ingresar la secuencia 1 9 6 9.
Cuando aparezca una M en la parte superior izquierda, volver a pulsar MENU para abrir Factory / Service OSD Menus.
Salir con Power off.

Nota: Entrar al menú de servicio sin conocer la función de cada parámetro puede provocar fallas permanentes en el equipo.

Modo Service / Modo Fábrica — RSAG7.820.4833

Para la mainboard RSAG7.820.4833 también se publicó el ingreso al entorno técnico del chasis MST16M181VS.

Encender el TV normalmente.
Abrir el menú y ubicarse en SOUND → BALANCE.
Asegurarse de que Balance = 0, sin presionar OK sobre ese campo.
Marcar la combinación 1 9 6 9.
Luego de que aparezca la letra M, pulsar otra vez MENU para acceder al menú de fábrica.
Cerrar el modo técnico usando power off.

Nota: El acceso es equivalente al del modelo, pero aquí queda referido específicamente a la placa RSAG7.820.4833.

Informe técnico: Backlight enciende 1 segundo y se apaga — RSAG7.820.4561

En equipos con fuente RSAG7.820.4561 se reporta la falla donde el backlight enciende un segundo y se apaga aunque las tensiones parezcan normales.

Revisar la red de resistencias de sensado que va desde VLED hacia el pin 2 del integrado N901.
Controlar especialmente las resistencias R993, R996 y R995.
Se informó un caso donde R993, de valor nominal 510kΩ, medía cerca de 360kΩ y disparaba la protección del backlight.
En otro aporte se observó una lectura cercana a 170kΩ por suciedad carbonizada, y luego de limpiar volvió a funcionar correctamente.
La corrección recomendada es revisar o reemplazar las resistencias del conjunto, priorizando R993.

Nota: Esta falla puede simular LEDs dañados o driver defectuoso, pero el origen real puede estar en el sensado del lazo de control.

Bajar corriente a LEDs / Backlight — RSAG7.820.4561

La fuente RSAG7.820.4561 utiliza el driver AP3041; el ajuste de corriente se realiza sobre su lazo de realimentación.

Identificar las resistencias R972, R973, R974 y R985, asociadas al pin FB del N901 – AP3041.
Para reducir la corriente del backlight, retirar las resistencias R972 y R973.
Con esa modificación aumenta la impedancia del divisor de sensado y el circuito limita la corriente entregada a los LEDs.
Después del ajuste, verificar brillo, tensión VLED y estabilidad general del sistema.
Evitar una reducción excesiva que termine generando imagen oscura o funcionamiento inestable.

Nota: Esta modificación reduce el estrés térmico y puede prolongar la vida útil del backlight, pero siempre debe evaluarse en cada equipo.

Mediciones eléctricas — RSAG7.820.4561

Se publicaron tensiones reales de referencia para diagnóstico de la fuente en funcionamiento normal y en standby.

HOT GROUND: C809 = 289.4V (293.6V Stby), C810 = 289.4V (293.6V Stby), VD822 = 27.1V (15.4V Stby).
COLD GROUND: VD817 = 12.2V (7.66V Stby), VD815 = 67.4V (64.0V Stby), VD904 = 137.3V (64.0V Stby).
Backlight: LED+ = 137.4V, LED- = 0.81V.

Nota: Estas referencias permiten comparar la etapa primaria, las salidas secundarias y la alimentación del backlight frente a fallas de standby, imagen o encendido.

Prueba de encendido de la fuente — RSAG7.820.4561

El procedimiento publicado permite probar la fuente sin la placa main y verificar también la activación del backlight.

Para sacar la fuente de standby, puentear colector y emisor del transistor V917 – MMBT2222A.
Para encender el backlight, realizar un segundo puente entre colector y emisor de V912 – MMBT2907.
Con ambos puentes aplicados, verificar como referencia: VD817 = 12.2V, VD815 = 67.4V, VD904 = 137.3V.
Comprobar además la salida hacia el backlight: LED+ = 137.4V y LED- = 0.81V.
Usar estos puentes solo para diagnóstico; no deben quedar permanentes en funcionamiento normal.

Nota: Esta prueba sirve para separar si la falla proviene de la fuente, del control de standby o de la etapa de backlight.
