HISENSE HLE3216RT

Descargas HISENSE HLE3216RT: firmware USB, diagrama, manual service y dump eMMC para placa RSAG7.820.6654

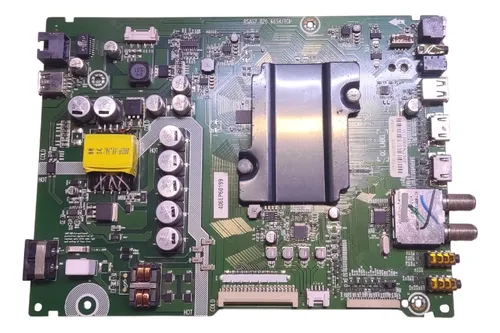

Marca: HISENSE Modelo: HLE3216RT Placa: RSAG7.820.6654 Chasis: MTK5655
HISENSE HLE3216RT
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagrama, manual service y memoria eMMC
  • Actualización de Firmware / USB — HISENSE HLE3216RT
  • Firmware / Instalación Forzada USB — HISENSE HLE3216RT
  • Actualización de Firmware / USB — RSAG7.820.6654
  • Firmware / Instalación Forzada USB — RSAG7.820.6654
  • Diagrama de MainBoard + PowerBoard — RSAG7.820.6654
  • Manual Service — RSAG7.820.6654
  • Datos de Memoria / DUMP — HISENSE HLE3216RT (eMMC)
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.6654 (eMMC 32HD)
Información técnica
Información técnica HISENSE HLE3216RT
Datos técnicos, panel, WiFi y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
HISENSE
HLE3216RT
Modelo
HLE3216RT
Chasis
MTK5655
Panel Display
HISENSE HD315DH-E72
BOE HV320WHB-N80 CELL
Control remoto
EN2H27HS
Wifi
WU182-LO
Modelo compatible
BGH BLE3216RT
HISENSE HLE3216RT
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.6654
MainChip
MEDIATEK MT5655
Resolución
1366×768 HD · 60Hz
LVDS
LVDS (1 ch, 8-bit) · LVDS-30P1C8B-015D
Datos eléctricos del panel
12.0V / 550mA
Tipo de memoria
eMMC

Documentación técnica

Actualización de Firmware / USB — HISENSE HLE3216RT
MTK5655_32K3110_J0725
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Firmware / Instalación Forzada USB — HISENSE HLE3216RT
MTK5655_32K3110_J0725
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Diagrama — RSAG7.820.6654
RSAG7.820.6654
600.97 KiB Descargado 519 veces Descarga disponible a miembros con suscripción activa
Manual Service — RSAG7.820.6654
Manual_Service_RSAG7.820.6654
2.13 MiB Descargado 372 veces Descarga disponible a miembros con suscripción activa
Actualización de Firmware / USB — RSAG7.820.6654
MTK5655_32K3110_J0725
352.95 MiB Descargado 564 veces Descarga disponible a miembros con suscripción activa
Firmware / Instalación Forzada USB — RSAG7.820.6654
MTK5655_32K3110_J0725
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Datos de Memoria / DUMP — HISENSE HLE3216RT (eMMC)
RSAG7.820.6654_EMMC_32HD
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Datos de Memoria / PinOut / DUMP — RSAG7.820.6654 (eMMC 32HD)
RSAG7.820.6654_EMMC_32HD
875.47 MiB Descargado 190 veces Descarga disponible a miembros con suscripción activa
Nota: la documentación descargable real incluye firmware USB, diagrama, manual service y respaldo eMMC para la plataforma RSAG7.820.6654.

Firmware por USB — HISENSE HLE3216RT / RSAG7.820.6654 (Actualización + Forzado)

Actualización de firmware por USB

HISENSE HLE3216RT — Actualización de Firmware por USB

Carga normal desde el sistema del televisor
Instrucciones

Instrucciones de actualización con pendrive

  • Descomprimir el archivo descargado hasta obtener el paquete con extensión .pkg.
  • Copiar el archivo al pendrive y revisar que no exista otro archivo adicional en el USB.
  • Conectar el pendrive en un puerto USB del televisor.
  • Entrar a MENU → TODO → SISTEMA → ACTUALIZAR desde USB.
  • Cuando aparezca el mensaje, confirmar en Reiniciar y esperar hasta que finalice la actualización.
  • Después de la carga, restaurar el TV a valores de fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.

Este método corresponde a una actualización normal desde el sistema del equipo. Al finalizar conviene rehacer la configuración inicial.

  • MTK5655_32K3110_J0725.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

HISENSE HLE3216RT — Instalación Forzada de Firmware por USB

Recuperación desde pendrive con upgrade_loader.pkg
Instrucciones

Guía de instalación forzada con pendrive

  • Descomprimir el firmware hasta obtener el archivo upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg en el pendrive y dejar el USB sin otros archivos adicionales.
  • Apagar el TV desde el control remoto e insertar el pendrive en un puerto USB.
  • Mantener presionado el botón de encendido del control remoto hasta que aparezca el mensaje de actualización en pantalla.
  • Esperar el proceso completo, volver a la interfaz principal y retirar el pendrive del TV.
  • Restaurar a fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica y completar la configuración inicial.

Esta carga forzada se usa cuando el equipo necesita iniciar el procedimiento directamente desde USB sin pasar por la ruta normal de actualización.

  • MTK5655_32K3110_J0725.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RSAG7.820.6654 — Actualización de Firmware por USB

Instalación desde el sistema del televisor
Instrucciones

Pasos de actualización USB para la placa RSAG7.820.6654

  • Descomprimir el archivo descargado hasta obtener el paquete de actualización con extensión .pkg.
  • Copiar el archivo al pendrive y comprobar que no haya otros archivos en el USB.
  • Insertar el pendrive en un puerto USB del TV.
  • Abrir MENU → TODO → SISTEMA → ACTUALIZAR desde USB con el control remoto.
  • Confirmar en Reiniciar, esperar algunos minutos y dejar que el proceso finalice sin interrupciones.
  • Completar con un restablecimiento de fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.

En esta plataforma la actualización USB se complementa con restauración a fábrica para dejar limpio el arranque y la configuración.

  • MTK5655_32K3110_J0725.zip (352.95 MiB) (Descargado 564 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.6654 — Instalación Forzada de Firmware por USB

Actualización con upgrade_loader.pkg
Instrucciones

Secuencia forzada para recuperar software

  • Descomprimir el firmware hasta obtener el archivo upgrade_loader.pkg.
  • Copiar el archivo al pendrive y evitar dejar otros archivos adicionales dentro del USB.
  • Apagar el televisor con el control remoto e insertar el pendrive en uno de sus puertos USB.
  • Mantener presionado el botón de encendido del control remoto hasta que se muestre la pantalla de actualización.
  • Esperar la finalización del proceso, retirar el pendrive y dejar que el TV vuelva a la interfaz principal.
  • Hacer un restablecimiento de fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica antes de reconfigurar el equipo.

La instalación forzada resulta útil cuando el software necesita ser reescrito desde un arranque mínimo usando el archivo upgrade_loader.pkg.

  • MTK5655_32K3110_J0725.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — HISENSE HLE3216RT
Backup eMMC realizado con RT809H para la placa RSAG7.820.6654 con panel HD315DH-E72 y módulo WiFi WU182-LO.
DUMP eMMC RT809H HLE3216RT

Archivos de memoria — HISENSE HLE3216RT

Archivo eMMC compartido como respaldo útil para esta plataforma y este conjunto de panel / WiFi.

ARCHIVOS DISPONIBLES
Datos de Memoria / DUMP — HISENSE HLE3216RT (eMMC)
Archivo: RSAG7.820.6654_EMMC_32HD.zip
Descargas: No especificadas
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones técnicas — HISENSE HLE3216RT

PROCEDIMIENTO
Retirar las resistencias que conectan la memoria eMMC con el micro antes de iniciar el backup.
Soldar los cables del programador en CMD, CLK, D0 y GND.
Para la alimentación, se reportó uso de la misma placa conectada a la red de 220V.
Al intentar alimentar por la línea VCC del RT809H se informó la falla Over current protect.
NOTA TÉCNICA

Nota: En HISENSE HLE3216RT, el dump eMMC funciona como respaldo del contenido de la memoria. Sirve para recuperar software cuando el equipo no arranca correctamente o cuando se necesita reescribir la memoria con programador.

PinOut eMMC
Datos de Memoria / PinOut / DUMP — RSAG7.820.6654
Archivo eMMC 32HD con referencias de conexión para lectura y escritura usando RT809H.
PINOUT eMMC 32HD RSAG7.820.6654

Archivos de memoria — RSAG7.820.6654

Archivo eMMC compartido para recuperación de memoria en la plataforma RSAG7.820.6654.

ARCHIVOS DISPONIBLES
Datos de Memoria / PinOut / DUMP — RSAG7.820.6654 (eMMC 32HD)
Archivo: RSAG7.820.6654_EMMC_32HD.zip
Tamaño: 875.47 MiB
Descargado 190 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de conexión eMMC — RSAG7.820.6654

PROCEDIMIENTO
Identificar la memoria IC N87 eMMC H26M31001HPR y preparar el programador RT809H.
Realizar la conexión en CMD, CLK, D0 y Vcc.
Retirar R80, R81, R82 y L40.
Conectar VCC del programador a la placa.
Alimentar con 12V usando fuente externa en el cátodo de DV817.
NOTA TÉCNICA

Nota: En RSAG7.820.6654, el dump eMMC permite reescribir la memoria cuando el software interno está dañado. Esta recuperación es de bajo nivel y se realiza con programador, por lo que resulta útil cuando el equipo no puede aceptar un firmware normal por USB.

Soporte y aportes — HISENSE HLE3216RT / RSAG7.820.6654
Menú Service • Reset • Cambio de logo • eMMC • Valores de resistencias
Service modelo Reset modelo Logo modelo Aporte eMMC Service placa Reset placa Logo placa Aporte eMMC placa Resistencias

Menú Service / Modo Fábrica — HISENSE HLE3216RT

El acceso al menú de servicio permite realizar ajustes internos del software y de la configuración del equipo.

Encender el TV.
Entrar a MENU con el botón de engranaje del control remoto.
Seleccionar TODO.
Ir a SONIDO → Configuración avanzada de Audio.
Ubicarse sobre Balance sin presionar OK.
Ingresar la secuencia 1 9 6 9.
Cuando aparezca una M en pantalla, volver a pulsar MENU.
Se mostrará el MENU de SERVICE; salir con power off.

Nota: El menú técnico debe usarse con criterio, ya que cambios indebidos pueden dejar el televisor fuera de funcionamiento.

Reset / Restaurar a valores de fábrica — HISENSE HLE3216RT

El restablecimiento borra la configuración guardada y deja el equipo listo para volver a configurarse.

Método por menú de usuario: entrar a MENU.
Ir a TODO → SISTEMA → Restaurar a los valores de fábrica.
Aceptar, esperar el reinicio del TV y hacer la configuración inicial.
Método por menú de service: ingresar con la secuencia del modo fábrica.
Seleccionar Factory → Clean Chip.
Después del reinicio, apagar con el control remoto para salir de modo service, encender y configurar desde cero.

Nota: El reset por Clean Chip resulta útil después de reinstalar firmware o al corregir problemas de software persistentes.

Cambio de marca / logo — HISENSE HLE3216RT

El cambio de logo se utiliza cuando la placa fue reemplazada o cuando el software quedó asociado a otra marca.

Ingresar al menú de service con la secuencia técnica del equipo.
Ir a Factory → Options → Logo.
Buscar la marca correcta usando las teclas izquierda y derecha del control remoto.
Si el logo exacto no aparece, elegir Welcome o Smart TV como opción genérica.
Apagar el TV, volver a encenderlo y luego restaurar a valores de fábrica.
Verificar que la marca de arranque haya quedado correctamente aplicada.

Nota: Corregir el logo puede ser necesario después de regrabar datos de memoria o reinstalar el sistema de la placa.

Aporte técnico: backup eMMC con RT809H — HISENSE HLE3216RT

Se compartió un respaldo eMMC hecho en taller con datos concretos de panel, WiFi y método de conexión.

La placa informada es RSAG7.820.6654 con panel HD315DH-E72 y WiFi WU182-LO.
El backup se realizó con programador RT809H.
Se quitaron las resistencias que enlazan la eMMC con el micro y luego se soldaron CMD, CLK, D0 y GND.
Se probó alimentar por VCC del RT809H, pero apareció el error Over current protect.
Después del respaldo, el televisor siguió funcionando normalmente.

Nota: También se aclaró que el archivo compartido corresponde a una memoria eMMC y no a una NAND.

Menú Service / Modo Fábrica — RSAG7.820.6654

La placa RSAG7.820.6654 utiliza el mismo acceso técnico para diagnóstico, ajustes internos y recuperación.

Encender el TV e ingresar a MENU con el botón de engranaje.
Seleccionar TODO.
Abrir SONIDO → Configuración avanzada de Audio.
Pararse sobre Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Cuando se vea la M en pantalla, pulsar nuevamente MENU para mostrar el menú de service.
Salir con power off.

Nota: Este acceso es el punto de partida para reset interno, cambio de logo y otros ajustes de fábrica de la RSAG7.820.6654.

Reset / Restaurar a valores de fábrica — RSAG7.820.6654

La restauración puede hacerse desde el sistema del TV o desde el menú técnico de la placa.

Entrar a MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.
Aceptar y esperar el reinicio del televisor para rehacer la configuración inicial.
Para el método técnico, ingresar al menú de service con la secuencia publicada.
Elegir Factory → Clean Chip.
Cuando termine el reinicio, apagar con el control remoto, volver a encender y completar la configuración inicial.

Nota: El reset desde Clean Chip es útil al terminar una reparación de software o una reprogramación de memoria.

Cambio de marca / logo — RSAG7.820.6654

El ajuste de marca se realiza desde el menú de fábrica cuando la placa queda asociada a otro logo de arranque.

Ingresar al menú técnico con la secuencia de service de esta plataforma.
Seguir la ruta Factory → Options → Logo.
Modificar la marca usando las flechas laterales del control remoto.
Si la marca exacta no figura, seleccionar Welcome o Smart TV como alternativa genérica.
Apagar el televisor, encenderlo nuevamente, restaurar a fábrica y verificar que el cambio se haya aplicado bien.

Nota: Esta corrección suele utilizarse después de cambios de placa, reinstalación de firmware o reemplazo de datos de memoria.

Aporte técnico: lectura / escritura eMMC — RSAG7.820.6654

Se sumó un aporte práctico de programación eMMC con observaciones concretas sobre alimentación y configuración del programador.

Se indicó que los 12V externos son muy necesarios; con otra alimentación no lograba reconocer la memoria.
Aunque muchos reportaban trabajo en 1.8V, en este caso la memoria logró programarse en 3.3V.
Si aparece error después de BOOT1 y BOOT2, se recomendó quitar el tilde de RPMB.
Con esos cambios se informó que fue posible leer y escribir correctamente la memoria eMMC.

Nota: Este aporte complementa el pinout publicado y puede servir cuando el programador no reconoce la memoria con la configuración habitual.

Aporte técnico: valores de resistencias en placa — RSAG7.820.6654

Se publicaron valores medidos / observados directamente sobre la placa para algunas posiciones de resistencias.

R808 = 100 ohm
R809 = 270 ohm
R844 = 680 ohm
R847 = 0.22 x 2W

Nota: Estos valores fueron compartidos como referencia de placa y pueden servir para contraste rápido en tareas de diagnóstico.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
