HISENSE HLE4014RTX2

Descargas HISENSE HLE4014RTX2: firmware USB, diagramas, manuales y dumps de memoria

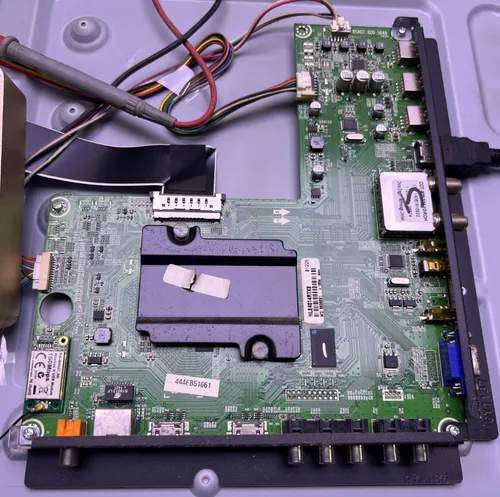

Marca: HISENSE Modelo: HLE4014RTX2 MainBoard: RSAG7.820.5649 PowerBoard: RSAG7.820.5030
HISENSE HLE4014RTX2
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware USB, diagramas, manuales y datos de memoria
  • Actualización de Firmware por USB — HISENSE HLE4014RTX2
  • Firmware — RSAG7.820.5649 para display 32" BGH / HISENSE
  • Actualización de Firmware por USB — RSAG7.820.5649 (32HD)
  • Actualización de Firmware por USB — RSAG7.820.5649 (40FHD F0203)
  • Actualización de Firmware por USB — RSAG7.820.5649 (40FHD F0316)
  • Actualización de Firmware por USB — RSAG7.820.5649 (40FHD RTX2)
  • Actualización de Firmware por USB — RSAG7.820.5649 (48FHD)
  • Actualización de Firmware por USB — RSAG7.820.5649 (50FHD)
  • Diagrama — RSAG7.820.5649
  • Diagrama — RSAG7.820.5030
  • Manual de Usuario — HISENSE HLE4014RTX2
  • Manual Service / Diagrama — HISENSE HLE4014RTX2 / BGH BLE4014RTX2
  • Manual Service — RSAG7.820.5649
  • Manual — Control URC2025
  • Datos de Memoria / DUMP — EEPROM N50 K24C32 para HISENSE HLE4014RTX2
  • Datos de Memoria / DUMP — NAND N56 TC528NVG2S3ETA00 para HISENSE HLE4014RTX2
Información técnica
Información técnica HISENSE HLE4014RTX2
Datos reales del equipo y documentación disponible para descarga
Info detallada

Info detallada

Ficha
Empresa / Marca
HISENSE
HLE4014RTX2
Modelo
HLE4014RTX2
Chasis
MTK5652
Matriz
HISENSE HE400GF-E31
Control remoto
ER-33911
Modelo compatible
BGH BLE4014RTX2
Placas y conectividad
MainBoard
RSAG7.820.5649
PowerBoard
RSAG7.820.5030
Wifi
PW-MN427_56l
Panel Display
1920x1080 · FHD · 60HZ · LVDS (2 ch, 8-bit)
MainChip / SoC
MEDIATEK MT5652
Tipo de memoria
EEPROM K24C32 · NAND TC528NVG2S3ETA00

Documentación técnica

Manual de Usuario — HISENSE HLE4014RTX2
PENDIENTE
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — HISENSE HLE4014RTX2 / BGH BLE4014RTX2
Manual_Service_BLE-HLE4014RTX2
870.7 KiB Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.5649
RSAG7.820.5649_
764.64 KiB Descargado 535 veces Descarga VIP
Manual Service — RSAG7.820.5649
Manual_Service_5649
2.52 MiB Descargado 232 veces Descarga VIP
Diagrama — RSAG7.820.5030
RSAG7.820.5030
132.74 KiB Descargado 1985 veces Descarga VIP
Firmware USB — HISENSE HLE4014RTX2
BLE-HLE4014RTX2_upgrade_loader
Descargas: No especificadas Descarga VIP
Firmware — RSAG7.820.5649 para display 32" BGH / HISENSE
upgrade_loader
172.6 MiB Descargado 564 veces Descarga VIP
Firmware USB — RSAG7.820.5649 (32HD)
MTK5652_32HD_F0203
172.6 MiB Descargado 39 veces Descarga VIP
Firmware USB — RSAG7.820.5649 (40FHD F0203)
MTK5652_40FHD_F0203
172.62 MiB Descargado 101 veces Descarga VIP
Firmware USB — RSAG7.820.5649 (40FHD F0316)
MTK5652_40FHD_F0316
172.65 MiB Descargado 34 veces Descarga VIP
Firmware USB — RSAG7.820.5649 (40FHD RTX2)
MTK5652_40FHD_RTX2
172.61 MiB Descargado 48 veces Descarga VIP
Firmware USB — RSAG7.820.5649 (48FHD)
MTK5652_48FHD_F0706
176.37 MiB Descargado 37 veces Descarga VIP
Firmware USB — RSAG7.820.5649 (50FHD)
MTK5652_50FHD_F0203
172.6 MiB Descargado 33 veces Descarga VIP
Datos de Memoria — EEPROM N50 K24C32
HLE4014RTX2_EEPROM_N50_K24C32
1.02 KiB Descargado 27 veces Descarga VIP
Datos de Memoria — NAND N56 TC528NVG2S3ETA00
HLE4014RTX2_NAND_N56_TC528NVG2S3ETA00_E0604
207.58 MiB Descargado 29 veces Descarga VIP
Manual — Control URC2025
Manual_URC2025-Eng-Span
Descargas: No especificadas Descarga VIP
Nota: el archivo Manual_Service_BLE-HLE4014RTX2 aparece repetido en el contenido con el mismo tamaño pero con contadores distintos, por eso se conserva como descarga disponible sin fijar un valor de descargas.

Firmware por USB — HISENSE HLE4014RTX2 / RSAG7.820.5649

Firmware por USB

HISENSE HLE4014RTX2 — Actualización de Firmware por USB

Instalación con pendrive FAT32 y limpieza final desde service menu
Instrucciones

Instrucciones de instalación con pendrive

  • Descomprimir el archivo descargado hasta obtener upgrade_loader.pkg.
  • Formatear el pendrive en FAT32 antes de copiar el archivo.
  • Copiar upgrade_loader.pkg al USB y dejar la unidad sin otros archivos extra.
  • Apagar el televisor y conectar el pendrive en cualquier puerto USB.
  • Encender el TV y esperar el aviso de actualización de firmware.
  • Cuando termine la carga, el equipo mostrará un mensaje por dispositivo detectado en USB; seleccionar NO y retirar el pendrive.
  • Ingresar al menú de service con MENU → SOUND → BALANCE = 0 → 1 9 6 9 → MENU y ejecutar Factory Option → OK → Clean All → OK.
  • Si luego del proceso hace falta corregir la marca, entrar otra vez a service menu y usar Factory Option → OK → Logo Option → BGH. Para salir, apagar con power off.

Este método reinstala el software por USB y termina con limpieza general desde menú de fábrica. Si la falla es de fuente, panel o LEDs, el firmware no la corrige.

  • BLE-HLE4014RTX2_upgrade_loader.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware por USB

RSAG7.820.5649 — Actualización de Firmware por USB (32HD / 40FHD / 48FHD / 50FHD)

Firmware MTK5652 para distintas variantes de panel
Instrucciones

Pasos de actualización desde USB

  • Descomprimir el archivo del firmware hasta obtener upgrade_loader.pkg.
  • Copiar ese archivo al pendrive y verificar que no exista otro contenido dentro del USB.
  • Insertar el pendrive en un puerto USB del televisor.
  • Con el control remoto, ingresar a Menu → Configurar → Actualizar software → Actualizar desde USB.
  • Cuando aparezca el aviso, confirmar con SI para iniciar la instalación.
  • Al finalizar, el TV mostrará un mensaje por dispositivo detectado; seleccionar NO y retirar el pendrive.
  • Completar el proceso con MENU → CONFIGURAR → RESTAURAR AJUSTES, aceptar y rehacer la configuración inicial cuando el equipo reinicie.

Elegir siempre la variante compatible con el tamaño o la familia del panel. Cargar un firmware ajeno puede dejar el equipo sin imagen o con logo incorrecto.

  • MTK5652_32HD_F0203.zip (172.6 MiB) (Descargado 39 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_40FHD_F0203.zip (172.62 MiB) (Descargado 101 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_40FHD_F0316.zip (172.65 MiB) (Descargado 34 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_40FHD_RTX2.zip (172.61 MiB) (Descargado 48 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_48FHD_F0706.zip (176.37 MiB) (Descargado 37 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50FHD_F0203.zip (172.6 MiB) (Descargado 33 veces)
    Descarga disponible a miembros con suscripción activa
Firmware

RSAG7.820.5649 — Firmware para display 32" BGH / HISENSE

Archivo publicado para familia 32HD
Instrucciones

Instrucciones de instalación

  • Sin Info: por el momento (en esta publicación solo se compartió el archivo de firmware).

Recurso publicado como firmware configurado para display 32" BGH / HISENSE. Conviene verificar compatibilidad de panel antes de grabarlo.

  • upgrade_loader.zip (172.6 MiB) (Descargado 564 veces)
    Descarga disponible a miembros con suscripción activa
Dump EEPROM
Datos de Memoria / DUMP — HISENSE HLE4014RTX2 (EEPROM N50 K24C32)
Archivo de memoria EEPROM para respaldo o reprogramación en mainboard RSAG7.820.5649.
DUMP EEPROM K24C32 HLE4014RTX2

Archivos de memoria — EEPROM N50 K24C32

Descarga disponible a miembros con suscripción activa para recuperación o respaldo de memoria EEPROM.

ARCHIVOS DISPONIBLES
HLE4014RTX2_EEPROM_N50_K24C32.zip
Tamaño: 1.02 KiB
Descargado 27 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — EEPROM N50 K24C32

PROCEDIMIENTO
Sin instrucciones de paso por el momento.
NOTA TÉCNICA

Nota: En HISENSE HLE4014RTX2, un dump es una copia lista para regrabar que se aplica directamente sobre la memoria cuando el contenido original quedó corrupto. En este caso, la EEPROM puede servir para restaurar datos internos sin depender del arranque por USB.

Dump NAND
Datos de Memoria / DUMP — HISENSE HLE4014RTX2 (NAND N56 TC528NVG2S3ETA00)
Archivo NAND asociado a firmware V00.01.91.a.E0604 para recuperación de software en RSAG7.820.5649.
DUMP NAND TC528NVG2S3ETA00 HLE4014RTX2

Archivos de memoria — NAND N56 TC528NVG2S3ETA00

Descarga disponible a miembros con suscripción activa para regrabación o recuperación de memoria NAND.

ARCHIVOS DISPONIBLES
HLE4014RTX2_NAND_N56_TC528NVG2S3ETA00_E0604.zip
Tamaño: 207.58 MiB
Descargado 29 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — NAND N56

PROCEDIMIENTO
Sin instrucciones de paso por el momento. El título menciona PinOut, pero no se publicaron pines ni secuencia de conexión en el contenido entregado.
NOTA TÉCNICA

Nota: En HISENSE HLE4014RTX2, el dump NAND se usa como imagen de rescate cuando el software interno no arranca o quedó dañado. Se escribe con programador directamente sobre la memoria y puede devolver el equipo a un estado funcional si la falla es de software.

Soporte y aportes — HISENSE HLE4014RTX2 / RSAG7.820.5649 / RSAG7.820.5030
Menú Service • Reset • Logo • Backlight • Mediciones • Aportes técnicos
Service TV Reset TV Logo TV URC2025 Service Main Reset Main Logo Main Mediciones Backlight Aportes

Menú Service / Modo Fábrica — HISENSE HLE4014RTX2

Cambiar parámetros internos sin conocer su función puede generar fallas permanentes en el televisor.

Encender el televisor.
Pulsar MENU y entrar en SONIDO → BALANCE.
Dejar el balance en 0 y ubicarse sobre esa opción sin presionar OK.
Ingresar la secuencia 1 9 6 9.
Cuando aparezca una M en la parte superior izquierda, volver a pulsar MENU.
El menú de service quedará visible. Para salir, usar Power off.

Nota: Antes de modificar ajustes, conviene registrar valores originales.

Reset / Restaurar a valores de fábrica — HISENSE HLE4014RTX2

Desde el menú de usuario, pulsar MENU y entrar en CONFIGURAR → RESTAURAR AJUSTES.
Aceptar el proceso y esperar el reinicio del televisor.
Realizar nuevamente la configuración inicial cuando el equipo vuelva a encender.
Como alternativa por service menu, entrar con la secuencia publicada y ejecutar Factory Option → OK → Clean All → OK.

Nota: El reset borra configuraciones del usuario, pero no repara fallas físicas de fuente, panel o backlight.

Modificar marca o logo — HISENSE HLE4014RTX2

Entrar al menú de service con la secuencia correspondiente.
Ir a Factory Option → OK → Logo Option.
Cambiar la marca con las flechas laterales del control remoto.
Si no aparece la marca correcta, seleccionar Welcome o Smart TV como logo genérico.
Apagar con el control remoto, encender nuevamente y verificar el cambio.

Nota: Este ajuste suele usarse después de reinstalar firmware o reemplazar memoria/datos internos.

Configuración de control URC2025 — HISENSE HLE4014RTX2

Presionar la tecla de modo TV.
Mantener pulsada la tecla SETUP hasta que el modo TV parpadee dos veces.
Ingresar el código 1314.
Presionar el botón de encendido/apagado.
Si el televisor se apaga, volver a encenderlo y verificar Vol+, Vol-, MUTE y MENU.

Nota: Aunque la publicación está bajo “Configurar Mainboard / Project ID / PID / SID / HID”, el contenido real detectado corresponde a configuración del control URC2025.

Modo Servicio / Modo Fábrica — RSAG7.820.5649

Encender el TV y abrir el menú principal.
Entrar en SONIDO → BALANCE.
Dejar BALANCE = 0, posicionarse sobre la opción y no pulsar OK.
Ingresar 1 9 6 9 y esperar la letra M en pantalla.
Pulsar MENU para abrir el service mode y salir con Power off.

Nota: Es el mismo acceso general de la familia MTK5652, pero se mantiene como sección separada porque existe como publicación independiente de la placa.

Reset / Restaurar a valores de fábrica — RSAG7.820.5649

Desde menú de usuario, ir a CONFIGURAR → RESTAURAR AJUSTES.
Aceptar y esperar el reinicio del equipo.
Como método alternativo, entrar a service mode y seleccionar Factory Option → OK → Clean All → OK.

Nota: Tras el reinicio se debe realizar la configuración inicial del televisor.

Modificar marca o logo — RSAG7.820.5649

Acceder al menú de service usando la secuencia de la placa.
Abrir Factory Option → OK → Logo Option.
Elegir la marca adecuada con las flechas laterales del control remoto.
Si no aparece la marca buscada, usar Welcome o Smart TV como opción genérica.
Apagar con el control remoto, volver a encender y confirmar el cambio.

Nota: Se mantiene como panel separado porque también existe publicado específicamente para la mainboard RSAG7.820.5649.

Mediciones eléctricas — RSAG7.820.5030

HOT GROUND: C809, C810 = 284.2V (296.8V Stby) · VD822 = 15.80V (15.03V Stby)
COLD GROUND: VD816 = 128.8V · VD818 = -94.5V · VD819 = 15.96V (18.6V Stby)
COLD GROUND: VD817 = 12.32V (12.33V Stby) · VD820 = 12.32V (12.33V Stby)
BACKLIGHT: VD902 = 256.6V · V1+ = 256.8V · V1- = 80.9V
BACKLIGHT: V2+ = 80.9V · V2- = -94.6V

Nota: Estos valores sirven como referencia para diagnóstico de encendido, standby, ausencia de imagen o fallas de retroiluminación.

Bajar corriente a LEDs / Backlight — RSAG7.820.5030

En esta fuente la corriente del backlight está definida por el circuito de control asociado al driver N901: AP3843.

Localizar la resistencia de sensado del backlight: R935 = 20Ω.
Tomar en cuenta que esa resistencia define el nivel de corriente suministrado a los LEDs.
Para bajar corriente, reemplazar R935 de 20Ω por 33Ω o 39Ω.
Revisar luego el nivel de brillo obtenido y evitar una reducción excesiva.
Controlar la estabilidad del backlight durante funcionamiento prolongado.

Nota: La reducción de corriente baja la temperatura y mejora la vida útil del sistema, pero también puede reducir el brillo visible.

Aportes técnicos — RSAG7.820.5030

Se detectaron tres aportes de usuarios con datos prácticos de reparación sobre esta fuente.

Un aporte indica que, en el circuito gate del mosfet, pueden respetarse valores bajos usando las referencias del diagrama. También menciona que la salida del CI pin 6 puede llevarse a través de R857 al circuito gate formado por R852, R843 y VD823, y que a veces uno de los transistores provoca la quema del mosfet.
Otro técnico reportó caída de tensiones secundarias luego de reparar casi todo el primario. La solución encontrada fue levantar el circuito de R807, R810 y R812 de 270k, limpiar el pegamento rojo y volver a soldar.
En otra falla se reportó TV sin encendido y led standby parpadeando, con R935 carbonizada, V907 en corto, C851 y C854 inflados, V902 abierto y R936 abierto. La causa encontrada fue un LED en corto en las tiras, y la reparación consistió en revisar una por una, cambiar LEDs dañados y reemplazar los componentes afectados de la fuente.

Nota: Estos aportes son útiles como referencia de taller y muestran fallas reales relacionadas con gate drive, pegamento conductor y cortos en tiras LED.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
