HISENSE HLE4016DF

Descargas HISENSE HLE4016DF: firmware USB, diagramas, manual service y datos de memoria NAND

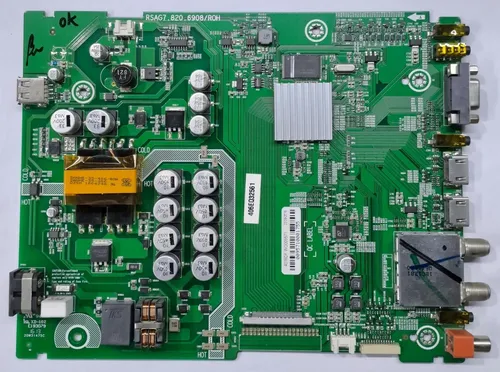

Marca: HISENSE Modelo: HLE4016DF Placa: RSAG7.820.6908 Chasis: MSD6306 / MSD6308
HISENSE HLE4016DF
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware USB, diagramas, manuales y memoria NAND
  • Actualización de Firmware por USB — HISENSE HLE4016DF
  • Firmware — Instalación Forzada por USB HISENSE HLE4016DF
  • Actualización de Firmware por USB — RSAG7.820.6908 (HD)
  • Actualización de Firmware por USB — RSAG7.820.6908 (FHD)
  • Firmware — Instalación Forzada por USB RSAG7.820.6908 (HD)
  • Firmware — Instalación Forzada por USB RSAG7.820.6908 (FHD)
  • Diagrama de MainBoard + PowerBoard — RSAG7.820.6908
  • Diagrama — BLE_HLE4016DF Main-Fuente
  • Diagrama — RSAG7.820.6908
  • Manual Service — HISENSE HLE4016DF
  • Datos de Memoria / DUMP — HISENSE HLE4016DF (NAND)
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.6908 (NAND)
Información técnica
Información técnica HISENSE HLE4016DF
Datos técnicos reales y documentación disponible para descarga
Info detallada

Info detallada

Ficha
Empresa / Marca
HISENSE
HLE4016DF
Modelo
HLE4016DF
Chasis
MSD6306 / MSD6308
Matriz
HISENSE HD400DF-E33 (SAMSUNG LSC400HN02-702 CELL)
Control remoto
ER-33912BG / ER-33912
Modelo compatible
BGH BLE4016DF
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.6908
Panel Display
1920×1080, FHD, 60Hz, LVDS (2 ch, 10-bit)
MainChip / SoC
MSTAR MSD6308
Tipo de memoria
NAND

Documentación técnica

Manual Service — HISENSE HLE4016DF
Manual_Service_HLE4016DF
251.37 KiB Descargado 29 veces Descarga VIP
Diagrama — RSAG7.820.6908
RSAG7.820.6908
311.33 KiB Descargado 286 veces Descarga VIP
Diagrama — BLE_HLE4016DF Main-Fuente
BLE-HLE4016DF Main-Fuente (1)
251.37 KiB Descargado 307 veces Descarga VIP
Diagrama — RSAG7.820.6908
RSAG7.820.6908
251.37 KiB Descargado 179 veces Descarga VIP
Firmware USB — RSAG7.820.6908 (HD)
USBUpgrade_HD_G0705
76.79 MiB Descargado 199 veces Descarga VIP
Firmware USB — RSAG7.820.6908 (FHD)
USBUpgrade_FHD_G0623
76.78 MiB Descargado 196 veces Descarga VIP
Datos de Memoria / DUMP — HISENSE HLE4016DF
BLE-HLE4016DF_NAND
Descargas: No especificadas Descarga VIP
Datos de Memoria / PinOut / DUMP — RSAG7.820.6908
BLE-HLE4016DF_NAND
81.02 MiB Descargado 56 veces Descarga VIP
Nota: el contenido detectado presenta dos referencias de chasis para esta familia (MSD6306 y MSD6308); se conservan ambas porque así figuran en las publicaciones.

Firmware por USB — HISENSE HLE4016DF / RSAG7.820.6908 (Actualización + Forzado)

Actualización de firmware por USB

HISENSE HLE4016DF — Actualización de Firmware por USB

Instalación desde menú de service
Instrucciones

Instrucciones de actualización con pendrive

  • Extraer el paquete descargado hasta obtener el archivo USBUpgrade.bin.
  • Copiar USBUpgrade.bin a un pendrive y confirmar que no haya otro archivo .bin en la unidad.
  • Conectar el pendrive en el puerto USB0 del televisor.
  • Entrar al menú de service: encender el TV, pulsar MENU, ir a Sonido → Balance, dejar balance en 0, ubicarse sobre ese campo sin aceptar e ingresar 1 9 6 9. Cuando aparezca la letra M, pulsar nuevamente MENU.
  • Desde el control remoto, ir a Options → Actualizar firmware, avanzar con cursor derecho y confirmar la carga.
  • Al finalizar, volver a entrar al menú de service y ejecutar Init → Unprotected Clear → OK para completar el reinicio general.

Este método depende de que el equipo permita entrar al menú de fábrica. Si el TV no responde o no inicia, conviene evaluar la instalación forzada o revisar memoria NAND.

  • USBUpgrade_FHD_G0623.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

HISENSE HLE4016DF — Instalación Forzada de Firmware por USB

Recuperación sin ingresar al menú
Instrucciones

Guía de carga forzada con pendrive

  • Descomprimir el archivo del firmware hasta que quede disponible USBUpgrade.bin.
  • Pasar USBUpgrade.bin al pendrive y dejar la unidad sin otros archivos .bin.
  • Insertar el pendrive en USB0, desconectar el TV de la red y esperar alrededor de 10 segundos.
  • Volver a enchufar el televisor, mantener presionada la tecla MENU del equipo y encender con el control remoto hasta que comience la instalación automática.

No interrumpir la alimentación durante el proceso. Un corte de energía en plena carga puede dejar el software más dañado.

  • USBUpgrade_FHD_G0623.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RSAG7.820.6908 — Actualización de Firmware por USB (HD / FHD)

Carga de software desde menú de service
Instrucciones

Pasos para actualización normal vía USB

  • Descargar la variante correspondiente de firmware (HD o FHD) y extraer el contenido comprimido.
  • El paquete descomprimido genera el archivo USBUpgrade.bin, que debe copiarse solo en el pendrive.
  • Conectar el pendrive al puerto USB0 del TV antes de iniciar la actualización.
  • Abrir el menú de service ingresando a MENU → Sonido → Balance, dejando el balance en 0, posicionándose sobre esa opción e ingresando 1 9 6 9. Cuando aparezca la M, volver a pulsar MENU.
  • Ingresar a Options → Actualizar firmware, confirmar el aviso y esperar el reinicio automático.
  • Como cierre, volver a ingresar al menú de fábrica y correr Init → Unprotected Clear → OK para dejar el equipo restaurado.

Verificar que la variante elegida coincida con la resolución o familia del equipo. Cargar un archivo incorrecto puede provocar fallas de arranque o imagen.

  • USBUpgrade_HD_G0705.zip (76.79 MiB) (Descargado 199 veces)
    Descarga disponible a miembros con suscripción activa
  • USBUpgrade_FHD_G0623.zip (76.78 MiB) (Descargado 196 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.6908 — Instalación Forzada de Firmware por USB (HD / FHD)

Método de recuperación sin acceso al menú
Instrucciones

Secuencia de instalación forzada

  • Elegir el firmware adecuado para la placa, descomprimirlo y preparar el archivo USBUpgrade.bin.
  • Copiar USBUpgrade.bin al pendrive sin dejar archivos .bin adicionales en la memoria USB.
  • Colocar el pendrive en USB0, desconectar el televisor de la alimentación y esperar unos segundos antes de volver a energizarlo.
  • Mientras se vuelve a encender el equipo con el control remoto, mantener apretada la tecla MENU del TV hasta que el proceso de instalación se inicie.

Este método suele usarse cuando el software está dañado y no se puede navegar por el menú. Si no arranca la carga, conviene revisar fuente, NAND o retroiluminación.

  • USBUpgrade_HD_G0705.zip (76.79 MiB) (Descargado 199 veces)
    Descarga disponible a miembros con suscripción activa
  • USBUpgrade_FHD_G0623.zip (76.78 MiB) (Descargado 196 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — HISENSE HLE4016DF
Archivo NAND de rescate para televisor 40" FHD con placa RSAG7.820.6908.
DUMP NAND HLE4016DF RSAG7.820.6908

Archivos de memoria — HISENSE HLE4016DF

Descarga disponible a miembros con suscripción activa para regrabación de memoria NAND.

ARCHIVOS DISPONIBLES
BLE-HLE4016DF_NAND.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — HISENSE HLE4016DF

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para este dump NAND).
NOTA TÉCNICA

Nota: En HISENSE HLE4016DF, el dump sirve cuando el software interno está tan dañado que ni siquiera entra a recovery. Se escribe con programador y se usa como “rescate” para que la placa vuelva a iniciar y recién ahí poder hacer ajustes o actualizaciones normales.

PinOut y dump NAND
Datos de Memoria / PinOut / DUMP — RSAG7.820.6908
Archivo NAND para equipo 40" FHD basado en mainboard RSAG7.820.6908.
PINOUT DUMP NAND RSAG7.820.6908

Archivos de memoria — RSAG7.820.6908

Descarga disponible a miembros con suscripción activa para respaldo o regrabación de NAND.

ARCHIVOS DISPONIBLES
BLE-HLE4016DF_NAND.zip
Tamaño: 81.02 MiB
Descargado 56 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión o regrabación — RSAG7.820.6908

PROCEDIMIENTO
Sin Info: por el momento (el título menciona PinOut, pero en el texto no se publicaron pines ni pasos técnicos de conexión).
NOTA TÉCNICA

Nota: En HISENSE HLE4016DF, un dump es una copia del contenido del chip de memoria y sirve para reprogramar esa memoria cuando el televisor está “brickeado” por software. Es una recuperación genérica a nivel de almacenamiento: si el problema es hardware, se debe reparar hardware.

Soporte y aportes — HISENSE HLE4016DF / RSAG7.820.6908
Menú Service • Reset • Cambio de logo • Retroiluminación • Aportes técnicos
Service HLE4016DF Service RSAG7.820.6908 Reset HLE4016DF Reset RSAG7.820.6908 Logo HLE4016DF Logo RSAG7.820.6908 Backlight

Menú Service / Modo Fábrica — HISENSE HLE4016DF

Modificar parámetros internos sin conocer su función puede generar daños permanentes en el televisor.

Encender el televisor normalmente.
Presionar MENU y entrar en Sonido → Balance.
Dejar el balance en 0 y ubicarse sobre esa opción sin pulsar OK.
Ingresar la secuencia 1 9 6 9 con el teclado numérico.
Cuando aparezca una M en la parte superior izquierda, volver a presionar MENU.
El menú de service se mostrará en pantalla; para salir, utilizar Power off.

Nota: Este acceso sirve para diagnóstico y ajustes de fábrica. Conviene anotar valores antes de modificar cualquier parámetro.

Menú Service / Modo Servicio — RSAG7.820.6908

La secuencia publicada para esta placa coincide con la familia HLE4016DF y debe ejecutarse con cuidado.

Poner el televisor en funcionamiento y abrir el menú principal con la tecla MENU.
Ingresar a Sonido y posicionarse sobre Balance.
Ajustar el balance en 0, sin aceptar la opción.
Escribir 1 9 6 9; luego se mostrará una M en el OSD.
Presionar otra vez MENU para que aparezca el menú de fábrica en pantalla.
Cerrar el modo service apagando el TV desde el control remoto.

Nota: Es una herramienta útil para ver opciones internas de fábrica, pero no se recomienda cambiar valores sin respaldo previo.

Reset / Restaurar a valores de fábrica — HISENSE HLE4016DF

El restablecimiento borra datos y devuelve el equipo a un estado similar al de fábrica.

Desde el menú de usuario, ingresar a Configuración → Restaurar parámetros de fábrica.
Confirmar la opción con Aceptar y esperar el reinicio del televisor.
Luego del reinicio, realizar nuevamente la configuración inicial del equipo.
Como alternativa por menú de service, entrar con la secuencia publicada y ejecutar Init → Unprotected Clear → OK.
Esperar el nuevo reinicio para que el borrado quede aplicado.

Nota: Este procedimiento elimina configuraciones previas del usuario; conviene usarlo cuando hay fallas de software o después de actualizar firmware.

Reset / Restaurar a valores de fábrica — RSAG7.820.6908

La publicación de esta mainboard muestra dos rutas de restauración: menú de usuario o menú de fábrica.

Abrir el MENU del televisor y dirigirse a Configuración.
Seleccionar Restaurar parámetros de fábrica, aceptar y aguardar el reinicio.
Después del arranque, rehacer la configuración inicial del equipo.
Si se trabaja por service mode, ingresar a ese menú y entrar en Init → Unprotected Clear → OK.
Dejar que el TV reinicie otra vez para completar el borrado interno.

Nota: El reset no corrige fallas de hardware; si el problema continúa, hay que revisar fuente, memoria o retroiluminación.

Modificar marca o logo — HISENSE HLE4016DF

Este ajuste puede ser necesario después de cambiar la mainboard, reinstalar firmware o reemplazar datos de memoria.

Entrar al menú de service usando la secuencia publicada para esta plataforma.
Con las flechas del control, navegar hasta Factory Menu → Options → Logo.
Buscar la marca correcta con las teclas izquierda o derecha sobre la opción Logo.
Si la marca no está disponible, puede dejarse Welcome como logo genérico o elegir Apagado.
Salir apagando el TV desde el control remoto, volver a encender y comprobar el cambio aplicado.

Nota: La presencia del ítem Logo depende del firmware instalado y de la configuración cargada en la placa.

Modificar marca o logo — RSAG7.820.6908

La guía publicada para esta placa indica el mismo ajuste de branding interno desde el menú de fábrica.

Abrir el modo service y esperar a que el menú de fábrica quede visible.
Ir a Factory Menu, luego entrar en Options y finalmente en Logo.
Recorrer las marcas disponibles usando las flechas laterales del control remoto.
Si el logo correcto no aparece, puede seleccionarse Welcome como opción genérica o dejarlo apagado.
Apagar el televisor, volver a encenderlo y revisar que la marca mostrada en el arranque haya cambiado.

Nota: Este ajuste es útil cuando se reemplaza una mainboard y el TV arranca con una marca incorrecta.

Aporte técnico: enciende y se apaga — Retroiluminación / Backlight

Se reportó una falla donde el TV enciende y se apaga casi de inmediato.

Revisar la sección de retroiluminación, ya que la falla publicada apunta al circuito de LEDs.
Controlar el transistor V949, ubicado cerca del integrado N905, porque interviene en la medición de corriente de los LEDs.
Si esa etapa no trabaja correctamente, puede bloquear tanto la fuente como el microprocesador.
La solución reportada por el aporte fue reparar los LEDs de la retroiluminación.

Nota: También figura que el NCP1271 puede utilizarse como reemplazo directo del N801 OZ531T, dato útil para diagnóstico en la fuente.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
