HISENSE HLE4815RTFX

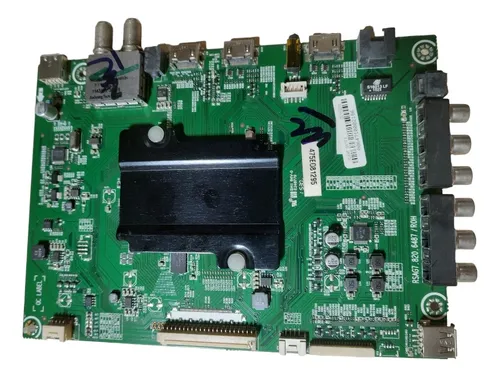

Cambiar valores del menú de servicio sin conocer su función puede provocar fallas permanentes. Este acceso corresponde al mismo método publicado para el modelo y para la placa RSAG7.820.6487.

Encender el televisor y abrir MENU con el botón de engranaje del control remoto.

Entrar en TODO y luego ir a SONIDO > Configuración avanzada de Audio.

Ubicarse sobre la opción Balance sin pulsar OK.

Ingresar la secuencia 1 9 6 9.

Confirmar que aparezca una M en la esquina superior izquierda de la pantalla.

Presionar nuevamente MENU para que se muestre el MENU de SERVICE.

Realizar solo los ajustes necesarios, anotando previamente los valores originales.

Para salir del modo de servicio, apagar el equipo con power off.

Nota: Este acceso sirve para diagnóstico y configuración interna. No se recomienda modificar parámetros sin respaldo previo.

El restablecimiento devuelve el equipo al estado de fábrica y elimina configuraciones guardadas. Se detectaron dos métodos: uno desde el menú del usuario y otro desde el menú de service.

Método 1 — Menú de usuario

Abrir MENU desde el control remoto.

Ir a TODO > SISTEMA > Restaurar a los valores de fábrica.

Confirmar con ACEPTAR para que el televisor reinicie.

Al volver a encender, completar la configuración inicial del equipo.

Método 2 — Menú de service

Ingresar a MENU y luego seleccionar AJUSTAR.

Entrar en SONIDO > Configuración avanzada de Audio.

Posicionarse sobre Balance sin pulsar OK e ingresar 1 9 6 9.

Cuando aparezca la M, pulsar MENU para abrir el menú de servicio.

Ingresar a Factory > Clean Chip y esperar el reinicio del televisor.

Apagar desde el control remoto para salir de modo service, volver a encender y rehacer la configuración inicial.

Nota: El reset borra ajustes previos. Si el problema es de hardware, la restauración no corrige la avería física.

El cambio de logo puede ser necesario después de reemplazar la mainboard, reinstalar firmware o regrabar memorias. El procedimiento publicado usa el menú de fábrica.

Entrar al MENU, ir a TODO > SONIDO > Configuración avanzada de Audio, ubicarse en Balance sin presionar OK y escribir 1 9 6 9.

Cuando aparezca la M, pulsar MENU para abrir el menú de service.

Con las flechas del control, entrar en la ruta Factory > Options > Logo.

Buscar la marca correcta con las teclas izquierda o derecha. Si no aparece la marca exacta, se puede usar Welcome o Smart TV como logo genérico.

Salir apagando el TV desde el control remoto y volver a encenderlo.

Luego ingresar a Ajustar > Acerca TV > Restaurar a los valores de fábrica y verificar que el logo haya cambiado correctamente.

Nota: La disponibilidad del logo correcto depende de la configuración interna y del firmware cargado en la placa.

Este modelo utiliza la fuente RSAG7.820.5687, con controlador de backlight LX27901ID. La modificación propuesta apunta a reducir estrés térmico, mejorar estabilidad y extender la vida útil del sistema de iluminación.

Identificar en la fuente las resistencias del circuito de sensado del driver N901 (LX27901ID): R938, R939, R940, R941, R981 y R982.

Verificar el conjunto: cinco resistencias de 5.1Ω y una resistencia de 22Ω.

Para reducir la corriente del backlight, retirar dos resistencias de 5.1Ω y una resistencia de 22Ω.

Después de la reforma, comprobar que la corriente disminuya y que el backlight mantenga un funcionamiento estable.

Evaluar el nivel de brillo final para evitar una reducción excesiva que afecte uniformidad o percepción de imagen.

Nota: La modificación es orientativa y debe valorarse en cada reparación. Menor corriente implica menos brillo, por lo que conviene buscar equilibrio entre luminosidad, temperatura y confiabilidad.

Estas mediciones se publicaron como referencia para diagnóstico de encendido, standby, ausencia de imagen y fallas del backlight en la fuente RSAG7.820.5687.

COLD GROUND: VD819: 20.6V (21.8V Stby) · VD829: 12.1V (12.1V Stby).

Backlight 48": L1+: 205V · L1-: 0.39V · L2+: 204V · L2-: 0.39V.

Control y secundario: PWM2: 4.98V (0.00 Stby) · SW: 2.85V (0.00 Stby) · 12V: 12.1V (12.1V Stby) · STB: 3.80V (0.00 Stby) · 16V: 20.6V (21.8V Stby).

HOT GROUND: C860: 392V (289V Stby) · D812: 392V (289V Stby) · VD825: 21.5V.

Nota: Estos valores sirven como referencia comparativa. Tensiones fuera de rango ayudan a ubicar fallas en PFC, salidas secundarias, standby o etapa de backlight.
