HITACHI CDH-L32S02

Descargas HITACHI CDH-L32S02: diagramas, manual service, manual de usuario, dump y mediciones técnicas (PDF/ZIP/RAR)

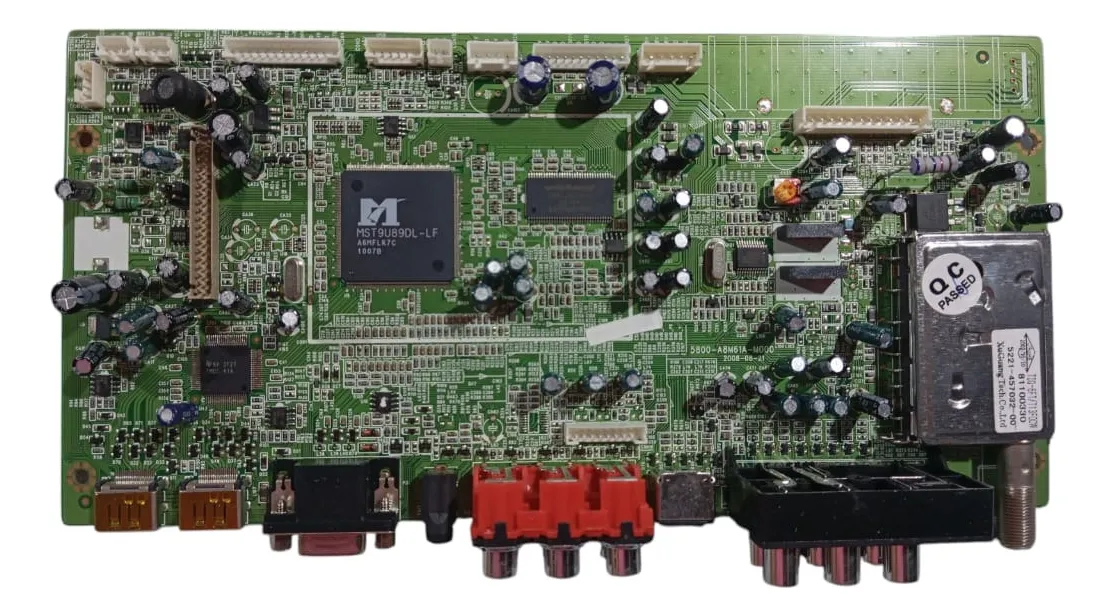

Marca: HITACHI Modelo: CDH-L32S02 MainBoard: 5800-A8M61A-M000 PowerBoard: JSK4210-022 / JSK4210-022B Chasis: 8M63S
HITACHI CDH-L32S02
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Diagramas, manuales, datos de memoria y aportes técnicos
  • Diagrama — Main Board 8M63S
  • Schematic — Power Board JSK4210-022B
  • Documento técnico — Tensiones medidas en la fuente JSK4210-022B
  • Documento técnico — Tensiones en la fuente JSK4210-022B con transistor QS1
  • Documento técnico — Tensiones medidas en la fuente JSK4210-022B
  • Manual de Usuario — HITACHI CDH-L32S02
  • Manual Service / Diagrama — Chasis 8M63
  • Datos de Memoria / DUMP — HITACHI CDH-L32S02 (U13 / SST25VF040B)
  • Datos de Memoria / DUMP — HITACHI CDH-L32S02 (U13 EN25F40 / Main 5800-A8M61A-M000)
Información técnica
Información técnica HITACHI CDH-L32S02
Datos técnicos reales y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
HITACHI
CDH-L32S02
Modelo
CDH-L32S02
Chasis
8M63S
Matriz
SKYWORTH
Control remoto
3548 / LCD-422 / CR-788
Panel Display
LGD LC320WXN-SBD1 / LC320WXN (SB) (D1)
Placas y conectividad
MainBoard
5800-A8M61A-M000
PowerBoard
JSK4210-022 / JSK4210-022B
Tipo de memoria
U13 / SPI Serial Flash / PS25VF040 / SST25VF040B / EN25F40

Documentación técnica

Manual de Usuario — HITACHI CDH-L32S02
Sin Info: por el momento
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Manual Service / Diagrama — Chasis 8M63
Service_Manual_8M63
5.67 MiB Descargado 588 veces Descarga disponible para miembros con suscripción activa
Diagrama — Main Board 8M63S
8M63S_Schematic_Diagram
302.98 KiB Descargado 282 veces Descarga disponible para miembros con suscripción activa
Schematic — Power Board JSK4210-022B
JSK4210-022B
4.88 MiB Descargado 1904 veces Descarga disponible para miembros con suscripción activa
Documento técnico — Tensiones medidas en la fuente JSK4210-022B
Tensiones medidas en la fuente JSK4210-022B - Usuario josenico1
1.41 KiB Descargado 556 veces Descarga disponible para miembros con suscripción activa
Documento técnico — Tensiones en la fuente JSK4210-022B con transistor QS1
Tensiones en la fuente JSK4210-022B con transistor QS1- Usuario josenico1
1.46 KiB Descargado 149 veces Descarga disponible para miembros con suscripción activa
Documento técnico — Tensiones medidas en la fuente JSK4210-022B
Tensiones medidas en la fuente JSK4210-022B - Usuario josenico1
1.41 KiB Descargado 103 veces Descarga disponible para miembros con suscripción activa
Datos de Memoria / DUMP — U13 / SST25VF040B
SST25VF040B
723.47 KiB Descargado 57 veces Descarga disponible para miembros con suscripción activa
Datos de Memoria / DUMP — U13 EN25F40 / Main 5800-A8M61A-M000
Hitachi CDH-L32S02_5800-A8M61A-M000_U13_EN25F40
175.91 KiB Descargado 80 veces Descarga disponible para miembros con suscripción activa
Nota: cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor.
Dump memoria
Datos de Memoria / DUMP — HITACHI CDH-L32S02
Archivo técnico asociado a la memoria U13 SPI Serial Flash (PS25VF040 / SST25VF040B) para diagnóstico y referencia de memoria.
DUMP SPI U13 SST25VF040B

Archivos de memoria — HITACHI CDH-L32S02

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
SST25VF040B.pdf
Tamaño: 723.47 KiB
Descargado 57 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — HITACHI CDH-L32S02

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para este archivo de memoria).
NOTA TÉCNICA

Nota: En HITACHI CDH-L32S02, un dump es un volcado del contenido guardado en la memoria del equipo. Sirve como respaldo o referencia para restaurar una memoria dañada cuando el software quedó corrupto y el televisor ya no inicia con normalidad.

Dump memoria
Datos de Memoria / DUMP — HITACHI CDH-L32S02
Datos recuperados de la memoria U13 EN25F40 para la MainBoard 5800-A8M61A-M000.
DUMP EN25F40 U13 5800-A8M61A-M000

Archivos de memoria — HITACHI CDH-L32S02

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Hitachi CDH-L32S02_5800-A8M61A-M000_U13_EN25F40.rar
Tamaño: 175.91 KiB
Descargado 80 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — HITACHI CDH-L32S02

PROCEDIMIENTO
Sin instrucciones de paso por el momento; en el texto no se detalló el método de lectura o grabación para esta memoria.
NOTA TÉCNICA

Nota: En HITACHI CDH-L32S02, el dump se usa como imagen de rescate cuando la corrupción del software impide arrancar o aceptar una actualización normal. Se graba directamente en el chip compatible para devolver un contenido funcional a la memoria.

Soporte y aportes — HITACHI CDH-L32S02
Menú Service • 33V sintonizador • Fuente JSK4210-022B • Standby • Valores y equivalencias
Service 33V Fuente Standby

MENÚ SERVICE / MODO SERVICIO — HITACHI CDH-L32S02

Cambiar la configuración interna sin comprender el funcionamiento del menú de servicio puede provocar daños permanentes en el televisor.

Llevar el volumen del equipo a cero.
Ingresar luego al ajuste de Contraste.
Ejecutar la secuencia 2648 para acceder al modo de servicio.

Nota: Este acceso fue publicado como método de servicio real para el chasis 8M63S.

INFORME TÉCNICO: FALTAN LOS 33V DEL SINTONIZADOR — HITACHI CDH-L32S02

Se reportó un caso en esta placa donde faltan los 33V del sintonizador. En el aporte se indicó que la línea de 5V de entrada permanecía estable.

Revisar el circuito asociado a la generación de 33V del sintonizador.
Confirmar que la entrada de 5V se mantenga presente y sin caídas durante la prueba.
Controlar los componentes de la fuente vinculados a esa etapa para ubicar dónde se pierde la tensión.

Nota: En el texto aportado no se publicó una resolución definitiva para esta falla puntual.

APORTE TÉCNICO: VALORES Y EQUIVALENCIAS — JSK4210-022B

La fuente JSK4210-022 / JSK4210-022B fue identificada en este modelo y se publicaron múltiples valores de componentes, equivalencias y observaciones de reparación.

ICs informados: IC4 = L6562D, IC6 = L6599D, IC7 = FAN7602.
Zener y diodos: ZD1 15V, ZD2 18V, ZD3 15V, ZD5 16V, ZD6 18V; ZDS2 6,2V; ZDS3 27V; ZDS4 15V. D3, D4, D5, D8, DS6, DS7 y DS8 = 1N4148. D6 y D11 = UF4007 (reemplazo FR107). D2 = SE10L60U (reemplazo BYV29x600).
Transistores y reemplazos: Q2 y Q3 = 9DON50F (puede ir 2SK3568 o STF13NK50Z). Q4 = 4DON65F (reemplazo 2SK3264). Para Q1 se mencionó STP8NM50 o STP12NM50 según el tamaño del panel.
Programables y otros: ICS3 = KA431AZ, ICS4 = A431, F1 = 5A / 250V, C1 = 684K / 450V, DS14 y DS15 = SB540 con reemplazos SB560, SB580, SR508, SB5100, FMB-G16L o 1N5825.
Resistencias y capacitores reportados: R30 = 1,5 ohm, R42 = 100, R43 = 10k, R44 = 330, R47 = 0,56 ohm, R11 = 1k, R31 = 0,22 ohm, C33 = 220 pF / 1000V (se sugirió colocar 2000V), CS23 y CS24 = 1000uF / 10V.
Observaciones de placa: ZD4 aparece en el circuito pero no está montado en la placa JSK4210-022B. También se indicó que CS11, CS18 y CS19 no están presentes físicamente en la fuente.

Nota: Este panel reúne valores, reemplazos y referencias técnicas publicadas por distintos usuarios para reparación de la fuente del equipo.

MEDICIONES DE STANDBY Y DATOS DE QS1 — JSK4210-022B

También se compartieron mediciones puntuales sobre la etapa de standby y el transistor QS1, junto con referencias de filtrado y salida de 5V.

Los electrolíticos CS23 y CS24 fueron informados como 1000uF x 10V y están en paralelo sobre los diodos DS5 y DS10.
Se indicó que esa línea entrega los 5V de standby y llega al electrolítico CS10 = 470uF x 10V, vinculado a la etapa del transistor QS1: 2SK3919.
QS1 en Standby / ON: Gate = 0V / 9,68V, Drain = 4,95V / 4,94V, Source = 0V / 4,94V.
Además se publicó que hacia RS23 hay 0V en STBY y 11,93V en ON.
En el esquema se comentó que Q1 va al pin 7 del L6562D, mientras que QS1 fue identificado como K3919.

Nota: Estas mediciones fueron compartidas como referencia práctica para comparar estados de standby y encendido en la fuente JSK4210-022B.
