HITACHI CDH-LE24FD04

Descargas HITACHI CDH-LE24FD04: manual de usuario, manual service, diagramas y dump SPI

Marca: HITACHI Modelo: CDH-LE24FD04 Chasis: 8M35S MainBoard: 5800-A350-0010 / 5800-A8M350-0010 PowerBoard: 5800-P24TWB-W000
HITACHI CDH-LE24FD04
Descarga disponible para miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCION ACTIVA
Manuales, diagramas y datos de memoria
  • Diagrama — MainBoard 8M35S / 5800-A8M350-0010
  • Diagrama — PowerBoard 5800-P24TWB-W000 (168P-P24TWB-W2)
  • Manual de Usuario — HITACHI CDH-LE24FD04
  • Manual Service — HITACHI CDH-LE24FD04
  • Manual Service — Skyworth 8M35S
  • Datos de Memoria / PinOut / DUMP — HITACHI CDH-LE24FD04 (SPI)
Información técnica
Información técnica HITACHI CDH-LE24FD04
Datos técnicos reales y documentación disponible para descarga
Info detallada

Info detallada

Ficha
Empresa / Marca
HITACHI
CDH-LE24FD04
Modelo
CDH-LE24FD04
Chasis
8M35S
Matriz
SKYWORTH
Control remoto
3805 / RC38
SoC / Micro
MST740KU
Tipo de memoria
SPI Flash MX25LV04 · EEPROM 24C32
Placas y conectividad
MainBoard
5800-A350-0010 · 5800-A8M350-0010
PowerBoard
5800-P24TWB-W000 · 168P-P24TWB-W2
Driver LED
5800-P24DTX-W000-C
Panel Display
INNOLUX V236H1-LE2 · INNOLUX V236H1-LE4

Documentación técnica

Manual de Usuario — HITACHI CDH-LE24FD04
Sin Info: por el momento
Descargas: No especificadas Descarga disponible para miembros con suscripcion activa
Manual Service — HITACHI CDH-LE24FD04
CDH-LE24FD04_SERVICE_MANUAL
3.04 MiB Descargado 234 veces Descarga disponible para miembros con suscripcion activa
Manual Service — Skyworth 8M35S
Skyworth 8M35S
3 MiB Descargado 31 veces Descarga disponible para miembros con suscripcion activa
Diagrama — MainBoard 8M35S / 5800-A8M350-0010
8M35S
557.49 KiB Descargado 175 veces Descarga disponible para miembros con suscripcion activa
Diagrama — PowerBoard 5800-P24TWB-W000 / 168P-P24TWB-W2
168P-P24TWB-W2
52.2 KiB Descargado 504 veces Descarga disponible para miembros con suscripcion activa
Nota: la información publicada para este modelo incluye documentación descargable y datos técnicos útiles para diagnóstico de placa, memoria y fuente.
Dump memoria
Datos de Memoria / PinOut / DUMP — HITACHI CDH-LE24FD04
Archivo SPI para reprogramación de memoria y recuperación de arranque. En este contenido no se publicaron pasos separados de PinOut.
DUMP SPI 8M35S CDH-LE24FD04

Archivos de memoria — HITACHI CDH-LE24FD04

Descarga disponible para miembros con suscripcion activa para regrabar la memoria SPI del chasis 8M35S.

ARCHIVOS DISPONIBLES
HITACHI_CDH-LE24FD04_SPI.zip
Tamaño: 308.5 KiB
Descargado 265 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de regrabación / PinOut — HITACHI CDH-LE24FD04

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura, escritura o conexión para este DUMP / PinOut).
NOTA TÉCNICA

Nota: En HITACHI CDH-LE24FD04, un dump es un archivo técnico para programadores como CH341A o RT809H. Sirve para escribir o reescribir la memoria de la mainboard cuando se sospecha corrupción de software y el televisor no logra iniciar con normalidad.

Soporte y aportes — HITACHI CDH-LE24FD04
Menú Service • MainBoard 8M35S • PowerBoard 5800-P24TWB-W000
Service MainBoard PowerBoard

Menú Service / Modo Fábrica — HITACHI CDH-LE24FD04

Advertencia: cambiar parámetros internos sin conocer su función puede provocar daños permanentes. Este acceso debe usarse solo con criterio técnico.

Entrar en MENU → PICTURE → BRIGHTNESS.
Luego ingresar la secuencia 3 1 9 5 para abrir el modo de servicio.
Si el acceso anterior no responde, probar el método alternativo: SOURCE y después 3 1 9 5.

Nota: Conviene registrar los valores antes de modificarlos. El menú de servicio se usa para diagnóstico y ajustes internos, no para pruebas a ciegas.

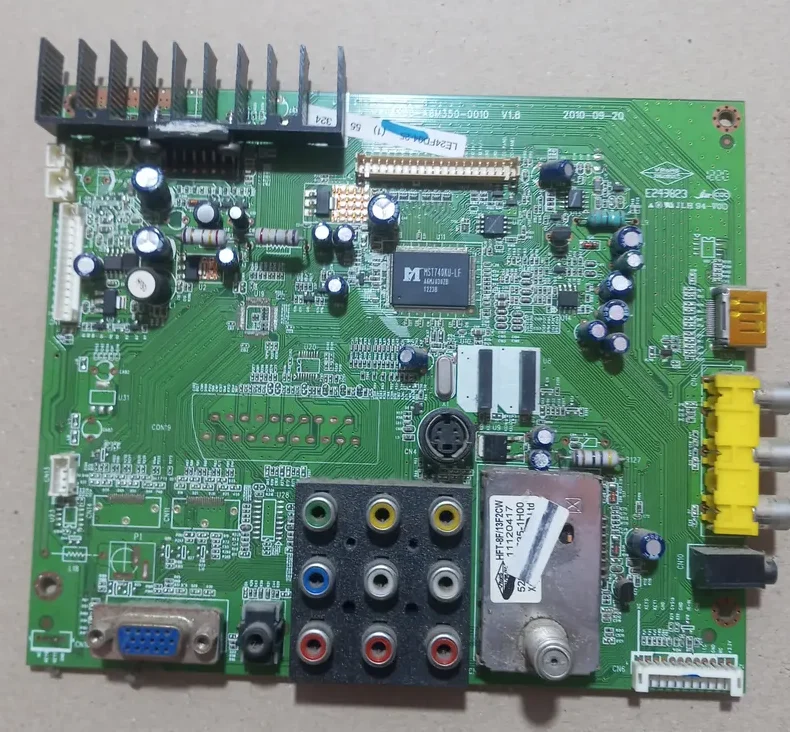

Aporte técnico: MainBoard 8M35S / 5800-A8M350-0010

Información publicada para la placa principal del chasis 8M35S, identificada como 5800-A8M350-0010.

Datos base: empresa SKYWORTH, micro MST740KU, memoria flash MX25LV04 y EEPROM 24C32.

Mediciones reportadas: U1 EC9483 (5.00V), U2 AMS1117-3.3 (3.30V), U3 AMS1117-3.3 (3.30V), U4 AMS1117-ADJ (1.25V) y U31 AMS1117-3.3 (3.30V).

Otros integrados detectados: U7 TDQ-6F6/T126CW (tuner), U11 MST740KU, U12 MX25LV04 y U13 24C32.

Nota: Este aporte sirve como referencia rápida de componentes y tensiones para diagnóstico de regulación, memoria y arranque de la placa principal.

Aporte técnico: PowerBoard 5800-P24TWB-W000 / 168P-P24TWB-W2

Datos compartidos para la fuente 5800-P24TWB-W000, también identificada como 168P-P24TWB-W2.

Componentes principales: U1 TEA1733, U2/U5/U7 PC817C, U3 OB2263 y U4 TL431.

Semiconductores destacados: Q1 P4NK60, Q8 2SK2761 y diodo zener DZ1 de 27V.

Dato asociado del equipo: driver LED 5800-P24DTX-W000-C.

Nota: Esta información ayuda a ubicar integrados clave de fuente y backlight durante tareas de verificación o reparación electrónica.
