HITACHI CDH-LE32FD14

Descargas HITACHI CDH-LE32FD14: firmware USB, diagramas, datasheet, dumps y manuales técnicos (PDF/ZIP/RAR)

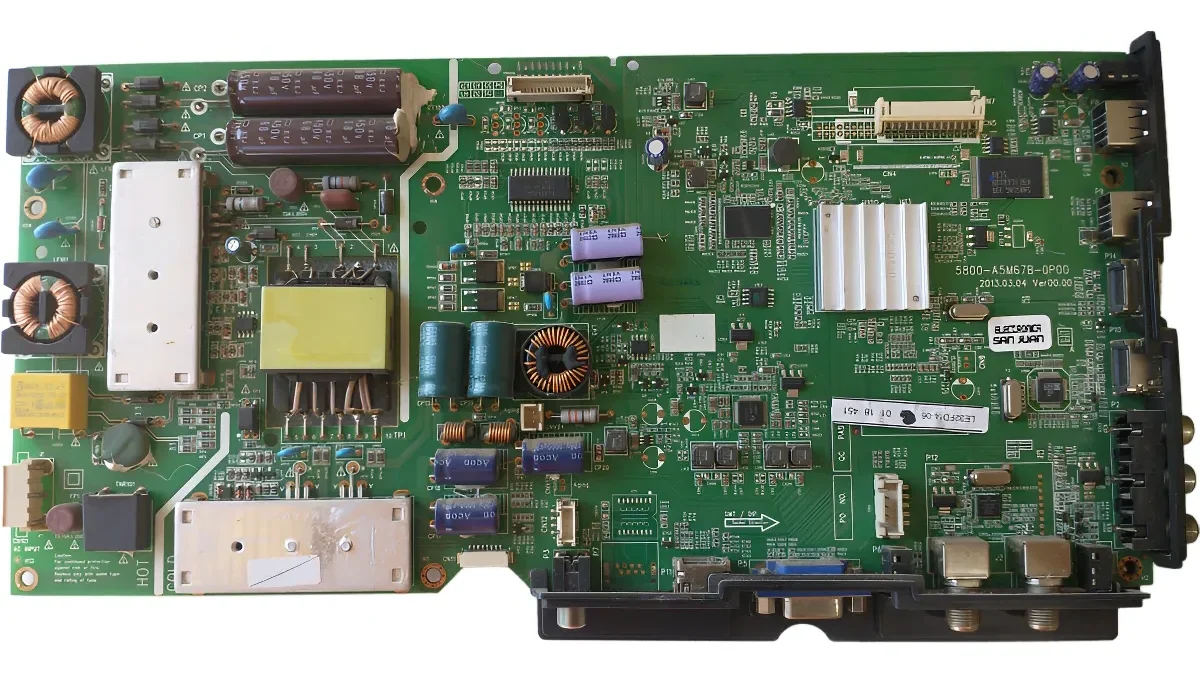

Marca: HITACHI Modelo: CDH-LE32FD14 Placa: 5800-A5M67B-0P00 Chasis: 5M67B
HITACHI CDH-LE32FD14
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales, datasheet y datos de memoria
  • Firmware — Instalación por USB HITACHI CDH-LE32FD14
  • Diagrama — MainBoard + PowerBoard 5800-A5M67B-0P00 (Chasis 5M67B)
  • Datasheet — Panel LG Display LC320EXJ-SEE1
  • Manual de Usuario — HITACHI CDH-LE32FD14
  • Manual Service — SKYWORTH 32E52 / 5M67B
  • Manual Service — Skyworth 32E52 5M67B
  • Datos de Memoria / PinOut / DUMP — HITACHI CDH-LE32FD14 (U101 / U103 / U104)
  • Datos de Memoria — 5M67B (aporte adicional de U101 / U103 / U104)
Información técnica
Información técnica HITACHI CDH-LE32FD14
Datos técnicos y documentación oficial detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
HITACHI
CDH-LE32FD14
Modelo
CDH-LE32FD14
Chasis
5M67B
Matriz
SKYWORTH 32E52
Control remoto
LCD-474
SoC / Micro
MSD1326
Tipo de memoria
24C04 · MX25L1605 / MX25L1606EM2I-12G · MT29F1G08ABA
Placas y conectividad
MainBoard + PowerBoard
5800-A5M67B-0P00
Panel Display
SKYWORTH RDL320HY (LD0-109)
Panel / Cell
LG Display LC320EXJ-SEE1 CELL
T-CON
6870C-0414A

Documentación técnica

Manual de Usuario — HITACHI CDH-LE32FD14
Manual_Usuario_CDH-LE32FD14
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Manual Service — SKYWORTH 32E52 / 5M67B
SKYWORTH_32E52_5M67B
5.79 MiB Descargado 562 veces Descarga disponible a miembros con suscripción activa
Manual Service — Skyworth 32E52 5M67B
Skyworth 32E52 5M67B
5.79 MiB Descargado 42 veces Descarga disponible a miembros con suscripción activa
Diagrama — MainBoard + PowerBoard 5800-A5M67B-0P00
SKYWORTH_5M67B
452.72 KiB Descargado 851 veces Descarga disponible a miembros con suscripción activa
Datasheet — Panel LG Display LC320EXJ-SEE1
LG_Display_LC320EXJ-SEE1
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Nota: cambiar configuraciones internas del menú de servicio sin conocimiento técnico puede provocar daños permanentes en el televisor.

Firmware por USB — 5M67B / HITACHI CDH-LE32FD14

Firmware por USB

HITACHI CDH-LE32FD14 — Instalación de Firmware por USB

Recurso detectado para equipo bloqueado o con logo HITACHI en pantalla
Instrucciones

Instrucciones de instalación con pendrive

  • Descargar el firmware correspondiente para HITACHI CDH-LE32FD14.
  • Descomprimir el paquete y copiar el archivo MstarUpgrade.bin en un pendrive con formato FAT32.
  • Utilizar un pendrive simple; se indicó expresamente no usar adaptador de tarjetas para esta carga.
  • Conectar el dispositivo USB en el puerto del televisor.
  • Mantener presionada la tecla VOL+ del TV y encender el equipo desde el control remoto.
  • Cuando aparezca la leyenda “Upgrading software”, soltar la tecla VOL+.
  • Esperar a que la actualización finalice; al terminar, el TV pasa automáticamente a standby.

Antes de reemplazar la placa main, se recomendó intentar primero la reinstalación del firmware cuando el equipo queda bloqueado o con logo fijo.

  • Firmware_CDH-LE32FD14.zip (46.79 MiB) (Descargado 1160 veces)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Dump memoria
Datos de Memoria / PinOut / DUMP — HITACHI CDH-LE32FD14
Archivos de memoria para U101, U103 y U104 en la plataforma 5M67B.
DUMP 24C04 SPI FLASH NAND

Archivos de memoria — HITACHI CDH-LE32FD14

Descargas disponibles para reprogramación de memorias U101, U103 y U104.

ARCHIVOS DISPONIBLES
Datos de Memoria — U101 24C04
Archivo: CDH-LE32FD14_U101_2404.zip
Tamaño: 471.87 KiB
Descargado 67 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria — U103 MX25L1605 / MX25L1606EM2I-12G
Archivo: CDH-LE32FD14_U103_MX25L1605@SOIC16.zip
Tamaño: 471.89 KiB
Descargado 106 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria — U104 MT29F1G08ABA / K9F1G08U0B
Archivo: CDH-LE32FD14_U104_K9F1G08U0B@TSOP48_132.zip
Tamaño: 56.55 MiB
Descargado 93 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — HITACHI CDH-LE32FD14

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura, conexión o escritura para estas memorias).
NOTA TÉCNICA

Nota: En HITACHI CDH-LE32FD14, un dump es una imagen de memoria; su objetivo es devolver al chip un contenido correcto. Sirve para reparar fallas de firmware como reinicios, congelamientos o logo trabado. No repara fallas físicas de panel, backlight o fuente.

Dump memoria
Datos de Memoria / DUMP — 5M67B (aporte adicional)
Aporte orientado a casos de logo fijo o pantalla negra con backlight.
NAND SPI EEPROM 5M67B

Archivos de memoria — 5M67B

Se compartieron tres memorias como apoyo para recuperación de esta plataforma.

ARCHIVOS DISPONIBLES
Datos de Memoria — U104 K9F1G08U0B
Archivo: K9F1G08U0B@TSOP48_132.rar
Tamaño: 51.22 MiB
Descargado 40 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria — U103 MX25L1605
Archivo: MX25L1605.rar
Tamaño: 440.21 KiB
Descargado 41 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria — U101 24C04
Archivo: 32FD14_2404.rar
Tamaño: 440.17 KiB
Descargado 35 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — 5M67B

PROCEDIMIENTO
Si el equipo queda detenido en el logo o presenta pantalla negra con backlight, revisar el estado de las memorias de la placa.
En el caso aportado, reprogramar la EEPROM y la SPI no resolvió la falla.
También se indicó que reinstalar el firmware no dio resultado en esa experiencia puntual.
La solución reportada fue reprogramar la NAND Flash y conservar como apoyo los datos de las tres memorias.
NOTA TÉCNICA

Nota: En HITACHI CDH-LE32FD14, el dump sirve para resolver bootloop o bloqueos por corrupción, porque reescribe la base del sistema. Es una herramienta de recuperación de bajo nivel: actúa sobre el almacenamiento, no sobre ajustes del usuario.

Soporte y aportes — HITACHI CDH-LE32FD14
Menú Service • Apagado aleatorio • Mediciones • Backlight • NAND Flash
Service Apagado Mediciones Backlight NAND

Menú Service / Modo Servicio — HITACHI CDH-LE32FD14

Advertencia: modificar configuraciones del menú de servicio sin conocer su función puede causar daños permanentes. Este acceso se indicó sólo para personal calificado.

Presionar el botón SOURCE.
Luego ingresar la secuencia 3 1 9 5 para abrir el modo de servicio.

Nota: El acceso al modo service está documentado para este modelo, pero los cambios deben hacerse con respaldo y criterio técnico.

Informe técnico: Se apaga en forma aleatoria — HITACHI CDH-LE32FD14 / 5M67B

Falla detectada: el equipo se apaga en forma aleatoria.

Como solución publicada para el chasis 5M67B, colocar un capacitor electrolítico de 220uF / 16V en la ubicación CA8.
En un caso adicional reportado años después, el equipo se apagaba tras funcionar unos minutos y el LED piloto alternaba entre rojo y verde sin responder a la botonera ni al control remoto.
En esa experiencia, se observó que los 12V y 24V de fuente estaban bajos, cerca del 80% de su valor normal.
La conclusión compartida fue reemplazar el optoacoplador PC817, con lo que el TV volvió a funcionar correctamente.

Nota: Para el mismo síntoma de apagado aleatorio se documentaron al menos dos caminos de reparación: refuerzo en CA8 y reemplazo del optoacoplador PC817 según el caso real observado.

Mediciones eléctricas — Chasis 5M67B

Valores publicados como referencia de medición para esta plataforma.

DP10: 12.2V · DP11: 24.8V · DP15: 84.4V · CA8: 1.18V
U201: 3.30V · U202: 2.51V · U203: 3.31V · U205: 1.80V · U206: 3.36V
U214 MP1495: IN 12.1V / OUT 1.19V
U212 SY8096: IN 5.07V / OUT 1.52V
U211 MP1470: IN 12.2V / OUT 5.15V
U209 MP1470: IN 12.1V / OUT 5.15V
ICP4 OZ9967GN: VREF 4.99V · VIN 12.1V · ENA 4.90V
ICP4 OZ9967GN: UVLS 2.17V · OVP 1.93V
LED+: 84.5V · LED-: 0.77V

Nota: Estos valores se publicaron como referencia útil para diagnóstico eléctrico del chasis 5M67B y no reemplazan la verificación directa sobre cada equipo.

Backlight: Bajar corriente a LEDs — 5M67B

Retirar una resistencia de 4R7 de cada línea de alimentación de LEDs.
Las resistencias indicadas en el aporte son RP83, RP85 y RP87.
La tensión original de backlight se informó en 84.5V.
Después de la modificación, la tensión baja a aproximadamente 77.2V.

Nota: Este aporte apunta a reducir corriente de LEDs para aliviar el sistema de backlight; debe aplicarse sólo con evaluación técnica previa.

Aporte: Logo fijo o pantalla negra con backlight — 5M67B

Se compartió una experiencia para equipos que quedan en el logo o con pantalla negra aunque el backlight sí encienda.

En ese caso, reprogramar la EEPROM y la SPI no resolvió la avería.
La reinstalación del firmware tampoco produjo resultado en la experiencia reportada.
La reparación efectiva fue reprogramar la NAND Flash.
Como apoyo, se adjuntaron los datos de las tres memorias para futuras recuperaciones de la misma plataforma.

Nota: Este aporte muestra que, cuando EEPROM y SPI no alcanzan, la NAND puede ser la memoria crítica responsable del bloqueo o de la pantalla negra con backlight.
