HITACHI CDH-LE32SMART10

Cambiar parámetros dentro del menú de servicio sin conocer su función puede provocar fallas permanentes. Este acceso está orientado a diagnóstico y configuración técnica.

Para abrir Menú Fábrica, entrar en Imagen, ubicarse sobre Contraste y marcar 9 7 3 5.

Para ingresar al Menú Diseño, repetir la misma ruta y usar la secuencia 1 9 5 0.

Para el Menú Servicio, desde Imagen → Contraste introducir 9 7 0 5.

Nota: Antes de modificar valores internos conviene anotar los parámetros originales.

Este procedimiento se usa cuando aparece el cartel intermitente en la esquina inferior izquierda.

Encender el televisor.

Comprobar si en el vértice inferior izquierdo se ve el aviso intermitente; si no aparece, el modo ya está desactivado.

Presionar la tecla RETURN.

En ese momento se abrirá el menú de service.

Moverse con la flecha Derecha.

Ubicar el cursor sobre Factory Menu.

Confirmar con OK.

Ir hasta la opción Factory Hotkey.

Cambiar esa función a DES usando la flecha Derecha.

Salir del menú con la tecla EXIT.

Nota: El ajuste desactiva el aviso técnico asociado al Factory Hotkey.

El Project ID define la marca y el panel con el que trabajará el firmware. En este modelo se informa Project ID 009 para panel T8-32D2900-LPM21.

Entrar a Menú → Imagen y dejar seleccionada la opción Contraste.

Marcar la secuencia 1 9 5 0 para abrir el entorno de service.

Ir a Service Menu → Project ID y seleccionar el valor correspondiente al panel instalado.

Confirmar con OK y apagar el televisor para guardar la nueva configuración.

Si por error el TV queda sin imagen, ingresar desde el control remoto la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta.

Nota: Una ID incorrecta puede dejar la imagen fuera de escala o directamente sin video. Conviene anotar primero la ID actual.

Se reporta compatibilidad de seteo entre equipos de la familia TCL LxxS4900, HITACHI CDH-LExxSMART10 y RCA LxxNXSMART con chasis MT56E1-LA.

Para desactivar Factory HotKey y dejar arranque en standby, entrar al modo service con la tecla RETURN.

Para corregir logo o marca, ingresar por Menú → Contraste → 1 9 5 0 → Service Menu → ID del Proyecto.

Asignar la ID según corresponda: TCL L32S4900 = 2, HITACHI CDH-LE32SMART10 = 9, RCA L32NXSMART = 26, entre otros valores publicados para la misma familia.

IDs informadas: TCL L40S4900 = 25, TCL L49S4900 = 42, TCL L40D2730 = 44, HITACHI CDH-LE40SMART10 = 10, HITACHI CDH-LE49SMART10 = 23, RCA L40NXSMART = 24, RCA L49NXSMART = 49.

Nota: Un seteo equivocado puede invertir la imagen, cambiar el logo de arranque o dejar el equipo sin imagen.

Para esta placa se publican los mismos accesos técnicos, diferenciados por tipo de menú.

Desde Imagen, sobre Contraste, ingresar 9 7 3 5 para abrir el Menú Fábrica.

Si se necesita el Menú Diseño, usar la combinación 1 9 5 0 en la misma pantalla.

Para el acceso al Menú Servicio, ingresar 9 7 0 5 estando sobre contraste.

Nota: Son accesos de configuración interna; no conviene modificar parámetros sin respaldo previo.

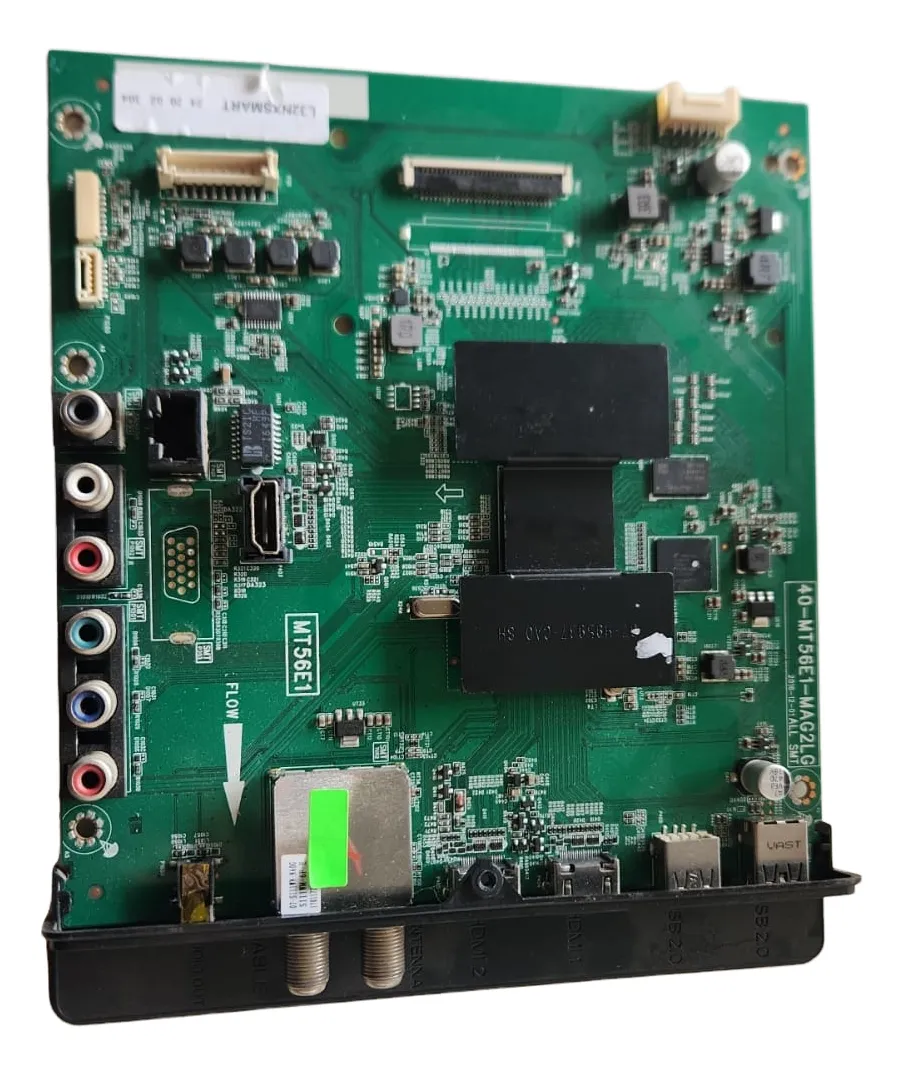

La publicación de esta placa explica que el Project ID depende del modelo y del panel, y que una misma main puede setearse para distintos tamaños o marcas de la familia.

Ir a Menú → Imagen y dejar el cursor sobre Contraste.

Introducir la secuencia 1 9 5 0 para abrir el menú correspondiente.

Entrar en Service Menu → Project ID y elegir la ID necesaria para el panel o el reemplazo instalado.

Guardar con OK y apagar el TV.

Si se selecciona una ID equivocada y el equipo queda sin imagen, recuperar ingresando 062598 + MENU + xxx con la ID correcta.

Nota: El texto advierte que resoluciones o seteo de panel incompatibles pueden dejar el TV fuera de escala o sin imagen.

Valores publicados como referencia para la fuente PLE55-1A.

COLD GROUND: medir en D404 = 12.3V.

COLD GROUND: medir en DS2 = 30.1V.

COLD GROUND: medir en D601 = 78.0V.

COLD GROUND: línea LED+ = 78.0V.

COLD GROUND: línea LED- = 15.4V.

HOT GROUND: medir en CE1 = 296V.

Nota: Las mediciones están separadas por referencia de masa fría y masa caliente; conviene respetar esa condición al comparar valores.
