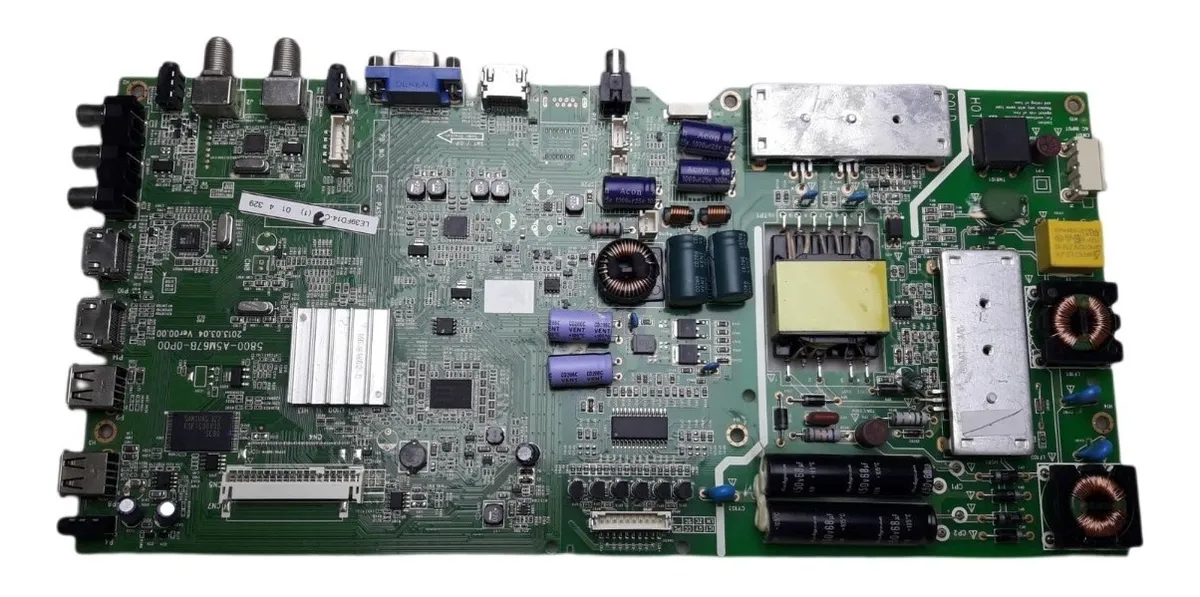

HITACHI CDH-LE39FD14

Cambiar parámetros del menú de servicio sin conocer su función puede provocar daños permanentes. Este acceso debe usarse solo con criterio técnico.

Presionar la tecla SOURCE.

Ingresar la secuencia 3 1 9 5 para abrir el modo servicio.

Nota: Antes de modificar valores internos, conviene tomar registro de la configuración original del equipo.

Si después de la actualización la imagen queda invertida, se indicó restaurar ajustes internos desde el menú de service.

Entrar al menú de service con Source + 3 1 9 5.

Ir a System Setting → Restore Factory Default.

En el mismo submenú, verificar que la opción Fac.Hotkey quede apagada.

Reiniciar el equipo y comprobar la imagen.

Nota: Este ajuste fue indicado específicamente como corrección cuando el equipo arranca con imagen invertida luego de cargar firmware.

Falla reportada: el equipo se apaga en forma aleatoria.

Colocar un capacitor electrolítico de 220uF / 16V en la ubicación CA8.

Nota: Este dato fue publicado como solución directa para el chasis 5M67B cuando el apagado aparece de forma intermitente.

Se reportó un caso donde el TV funcionaba correctamente durante unos 30 minutos y luego se apagaba, quedando el LED piloto alternando entre rojo y verde.

Verificar si las líneas de 12V y 24V caen aproximadamente al 80% de su valor normal.

Si el equipo vuelve a funcionar al enfriarse, revisar el optoacoplador PC817.

En el caso aportado, el reemplazo del PC817 resolvió el problema.

Nota: Este aporte amplía el diagnóstico del apagado aleatorio en 5M67B y apunta a la zona de realimentación de fuente.

Mediciones generales: DP10 12.2V · DP11 24.8V · DP15 84.4V · CA8 1.18V · LED+ 84.5V · LED- 0.77V

Reguladores: U201 3.30V · U202 2.51V · U203 3.31V · U205 1.80V · U206 3.36V

U214 MP1495: IN 12.1V · OUT 1.19V

U212 SY8096: IN 5.07V · OUT 1.52V

U211 MP1470: IN 12.2V · OUT 5.15V

U209 MP1470: IN 12.1V · OUT 5.15V

ICP4 OZ9967GN: VREF 4.99V · VIN 12.1V · ENA 4.90V · UVLS 2.17V · OVP 1.93V

Nota: Estas tensiones sirven como referencia comparativa para diagnóstico de fuente, regulación principal y etapa de backlight.

Se reportó un equipo que encendía correctamente pero comenzaba a actuar como si presionara continuamente la tecla de menú.

Si al desconectar la botonera la falla desaparece, revisar los pulsadores de la placa de botones.

En el caso publicado, la reparación se resolvió reemplazando los microswitch.

Nota: Este comportamiento puede confundirse con una falla de software, pero en el aporte compartido el problema estuvo en la botonera.

Se compartió un caso en el que el equipo quedaba en el logo o presentaba pantalla negra con backlight activo.

Se probó primero la reinstalación de firmware por USB.

También se reprogramaron la EEPROM y la SPI Flash.

En ese caso, la solución llegó recién después de reprogramar la NAND Flash.

Nota: Este aporte sugiere que, cuando el firmware USB no alcanza y la SPI/EEPROM no resuelven, la NAND puede ser la memoria crítica del problema.
