HITACHI CDH-LE39SMART02

Descargas HITACHI CDH-LE39SMART02: firmware USB, diagramas, manuales y dump SPI (PDF/ZIP/RAR)

Marca: HITACHI Modelo: CDH-LE39SMART02 MainBoard: 5800-A8M51B-0000 PowerBoard: 5800-P47ELL-W000 Chasis: 8M51B
HITACHI CDH-LE39SMART02
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y datos de memoria
  • Firmware por USB — HITACHI CDH-LE39SMART02 (Serie 657067 a 671668)
  • Firmware por USB — HITACHI CDH-LE39SMART02 (Serie 685889 a 713848)

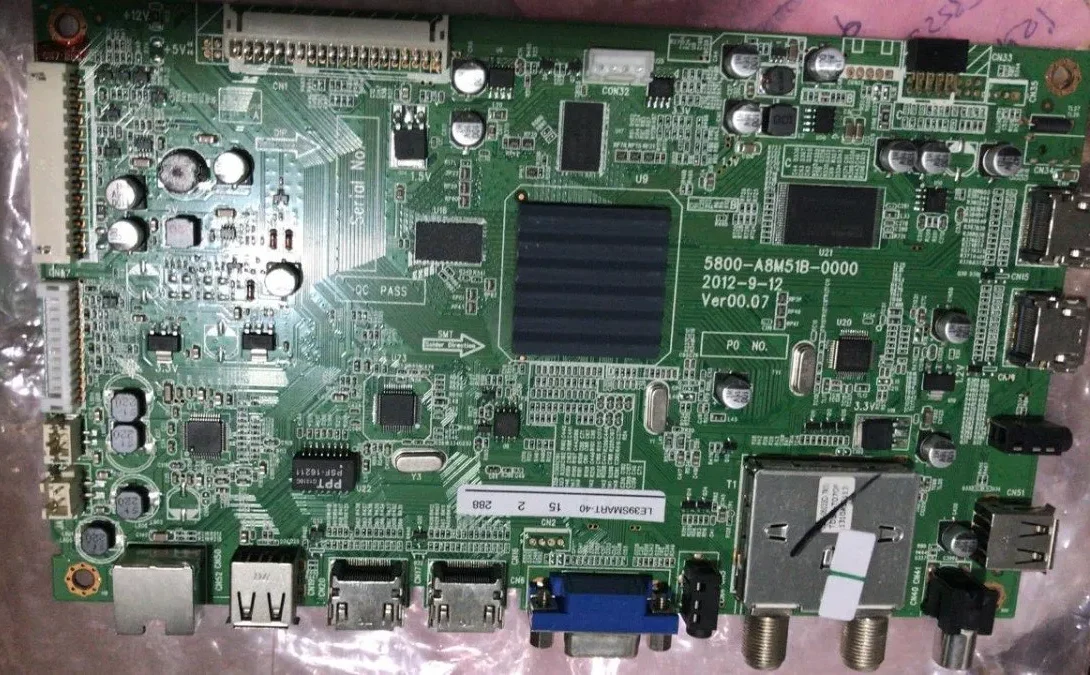

  • Diagrama de MainBoard — 5800-A8M51B-0000
  • Diagrama de PowerBoard — 5800-P47ELL-W000 (168P-P47ELL-W2)
  • Manual de Usuario — HITACHI CDH-LE39SMART02
  • Manual Service — HITACHI CDH-LE39SMART02
  • Manual Service — 8M51B
  • Datos de Memoria / SPI Flash — HITACHI CDH-LE39SMART02 (MX25L1606E)
  • Datos de Memoria / SPI Flash — 8M51B
Información técnica
Información técnica HITACHI CDH-LE39SMART02
Datos técnicos, panel y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
HITACHI
CDH-LE39SMART02
Modelo
CDH-LE39SMART02
Chasis
8M51B
Matriz
SKYWORTH
SoC / MainChip
MSD6329SV
Memoria
MX25L1606E Flash · H27U2G8F2CTR NAND Flash · AT24C32 EEPROM
Placas y conectividad
MainBoard
8M51B (5800-A8M51B-0000)
PowerBoard
5800-P47ELL-W000 (168P-P47ELL-W2)
Panel Display
SKYWORTH V390HJ1-P02 · SEL390FY (QD0-100)
Tuner
TDSK-T070F

Documentación técnica

Manual de Usuario — HITACHI CDH-LE39SMART02
Manual_Usuario_CDH-LE39SMART02
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Service Manual — HITACHI CDH-LE39SMART02
Manual_Service_CDH-LE39SMART02
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Diagrama — 5800-A8M51B-0000
5800-A8M51B-0000
528.8 KiB Descargado 877 veces Descarga disponible a miembros con suscripción activa
Manual Service — 8M51B
Manual_Service_8M51B
3.65 MiB Descargado 3240 veces Descarga disponible a miembros con suscripción activa
Diagrama — 5800-P47ELL-W000 (168P-P47ELL-W2)
5800-P47ELL-W000 (168P-P47ELL-W2)
88.92 KiB Descargado 1704 veces Descarga disponible a miembros con suscripción activa
Nota: seleccionar el firmware correcto según el número de serie y verificar panel, mainboard y powerboard antes de grabar memoria o reemplazar placas.

Firmware por USB — 8M51B / HITACHI CDH-LE39SMART02 (según número de serie)

Firmware por USB

HITACHI CDH-LE39SMART02 — Firmware por USB (Serie 657067 a 671668)

Recuperación para equipo bloqueado o sin imagen
Instrucciones

Instrucciones de carga por USB según número de serie

  • Verificar en la etiqueta trasera del TV los últimos seis dígitos del número de serie.
  • Si la numeración está entre 657067 y 671668, usar este firmware.
  • Formatear un pendrive en FAT32.
  • Descomprimir el archivo y copiar MstarUpgrade.bin al dispositivo USB.
  • Conectar el pendrive al puerto USB del TV.
  • Mantener presionada la tecla VOL+ del televisor y encender el equipo desde el control remoto.
  • Cuando aparezca la leyenda Upgrading software, soltar la tecla VOL+.
  • Esperar hasta que la actualización termine y el equipo pase automáticamente a Stand by.

Este procedimiento fue recomendado para equipos que encienden con logo, quedan bloqueados o trabajan sin imagen. Antes de desconfiar de la placa, conviene cargar el firmware correcto.

  • CDH-LE39SMART02_657067-671668.zip (95.35 MiB) (Descargado 370 veces)
    Descarga disponible a miembros con suscripción activa
Firmware por USB

HITACHI CDH-LE39SMART02 — Firmware por USB (Serie 685889 a 713848)

Firmware alternativo según etiqueta de serie
Instrucciones

Guía de recuperación por USB para el segundo rango de serie

  • Leer los últimos seis dígitos del número de serie en la etiqueta blanca ubicada en la parte trasera del equipo.
  • Si el rango corresponde a 685889 hasta 713848, instalar este archivo.
  • Preparar un pendrive en sistema de archivos FAT32.
  • Extraer el contenido del ZIP y dejar el archivo MstarUpgrade.bin dentro del USB.
  • Insertar el pendrive en el puerto USB del televisor.
  • Mantener presionada la tecla VOL+ del TV y encender con el control remoto.
  • Soltar la tecla cuando en pantalla aparezca Upgrading software.
  • Esperar el final del proceso hasta que el TV vuelva solo a Stand by.

Aporte de usuario: en un caso real la carga inició usando CH+ en lugar de VOL+. Si el procedimiento habitual no arranca, esa variante puede servir como referencia.

  • CDH-LE39SMART02_685889-713848.zip (95.29 MiB) (Descargado 408 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — HITACHI CDH-LE39SMART02
Archivo SPI Flash para la placa 5800-A8M51B-0000, útil como referencia de software en reparaciones de arranque.
DUMP SPI MX25L1606E 8M51B

Archivos de memoria — HITACHI CDH-LE39SMART02

Descarga disponible para la memoria SPI del modelo. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Hitachi CDH-LE39SMART02 placa 5800 a8m51b 0000 ver 00.07 MX25L1606E.rar
Tamaño: 452.11 KiB
Descargado 40 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — HITACHI CDH-LE39SMART02

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para esta memoria SPI).
NOTA TÉCNICA

Nota: En HITACHI CDH-LE39SMART02, un dump es una imagen de memoria que se escribe “cruda” al chip. Sirve para reparar corrupción profunda del software cuando un firmware por USB no alcanza o cuando el equipo no logra arrancar normalmente.

SPI Flash
Datos de Memoria / SPI — 8M51B
Archivo SPI adicional para placas de la familia 8M51B, publicado como referencia de memoria.
SPI DUMP 8M51B FLASH

Archivos de memoria — 8M51B

Archivo SPI disponible como apoyo para placas 5800-A8M51B-0000 y compatibles. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
SPI.rar
Tamaño: 417.14 KiB
Descargado 0 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — 8M51B

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron instrucciones de paso para esta SPI).
NOTA TÉCNICA

Nota: En HITACHI CDH-LE39SMART02, el dump sirve como respaldo o imagen de rescate. Se usa para regrabar memorias cuando el televisor queda brickeado por software o cuando el arranque no responde a métodos normales de actualización.

Soporte y aportes — HITACHI CDH-LE39SMART02
Menú Service • Wi-Fi • Red cableada • Browser • Bloqueado • Fuente • Backlight
Service Wi-Fi LAN Browser Bloqueado Fuente Backlight

Menú Service / Modo Servicio / Modo Fábrica — HITACHI CDH-LE39SMART02

Cambiar configuraciones internas sin conocer su función puede provocar daños permanentes. El acceso al modo service debe usarse solo con criterio técnico.

Encender el televisor.
Seleccionar el modo CATV.
Presionar la tecla SOURCE.
Ingresar la secuencia 3 1 9 5.
El equipo abrirá los menús Factory / Service OSD.
Para salir del modo de servicio, presionar power off.

Nota: Antes de cambiar valores del menú de fábrica, conviene registrar la configuración original del televisor.

Configuración de red Wi-Fi — HITACHI CDH-LE39SMART02

Conectar el adaptador inalámbrico USB en el conector correspondiente.
Presionar HOME para entrar al menú principal.
Ir a AJUSTES y confirmar con OK.
Abrir Configuración de Red y moverse a la opción Red Wi-Fi.
Ubicar Wi-Fi Interruptor, seleccionar Encender y confirmar con OK.
Luego volver a la lista y entrar en Redes Wi-Fi.
Seleccionar la red deseada; si hace falta contraseña, ingresar el dato desde el teclado en pantalla.
Usar el botón azul del control remoto para realizar la conexión.

Nota: En este modelo la red inalámbrica depende del dongle USB; sin el adaptador conectado, la opción Wi-Fi no trabaja de forma normal.

Configuración de red por cable — HITACHI CDH-LE39SMART02

Conectar el cable de red al puerto LAN del televisor.
Presionar HOME para ingresar al menú principal.
Entrar en AJUSTES y luego en Configuración de la red.
Ubicar la sección de Red de Cable y elegir Configuración.
Seleccionar Conectar y comprobar el estado del enlace.

Nota: Este procedimiento corresponde al menú de red cableada incorporado en el software del modelo.

Menú Browser — HITACHI CDH-LE39SMART02

MENU: abrir o cerrar el teclado en pantalla.
EXIT: salir del navegador.
CH+ / CH-: subir o bajar la página.
Botón 1: página siguiente. Botón 2: página anterior.
Botón 3: detener la carga. Botón 4: actualizar la página actual.
Botón 5: página de inicio. Botón 6: configuración del sistema.
Botón 7: historial. Botón 8: añadir a favoritos.
Botón 9: administrador de favoritos.

Nota: Estas teclas fueron publicadas como referencia de uso del navegador integrado del televisor.

Informe técnico: equipo bloqueado o sin imagen — HITACHI CDH-LE39SMART02

Síntoma reportado: el equipo enciende con logo en pantalla pero queda bloqueado o se queda sin imagen.

Antes de sospechar de las placas, realizar una actualización de firmware del modelo.
Leer los últimos seis dígitos del número de serie en la etiqueta trasera del TV.
Elegir el firmware correspondiente al rango de serie correcto.
En un caso aportado por usuario, la carga inició con CH+ en lugar de VOL+.

Nota: La selección correcta del firmware por serie es clave en este modelo porque existen dos archivos diferentes para el mismo televisor.

Solución fuente sin tensión en el secundario — 8M51B / 5800-P47ELL-W000

Aporte publicado para casos donde la fuente no entrega tensiones en el secundario.

Revisar y reemplazar el integrado del primario TEA1753T.
Cambiar también la resistencia R115 de 10K.

Nota: Este dato fue publicado como solución directa para la falla de fuente sin tensiones en el secundario.

Aporte técnico: 24V sube a 26V y se apaga el backlight — 5800-P47ELL-W000

Se compartió un caso donde la salida de 24V subía gradualmente hasta 26V y en ese punto los LED se apagaban.

Verificar primero si el problema está en los LED del panel o en el driver de backlight.
La regulación principal de la fuente se indicó por U4 = TL431, junto con R34, R39 y R46.
Las protecciones publicadas fueron ZD3 = 6.2V para 5V, ZD4 = 13V para 12V y ZD5 = 27V para 24V.
Si la línea de 24V queda sin carga por corte del driver LED, la tensión puede elevarse ligeramente y activar protección.

Nota: En el aporte técnico se sugirió que la falla era más probable en LED o driver de backlight que en la regulación principal de la fuente.

Aporte técnico: terminal ENABLED bajo / sin backlight — 5800-P47ELL-W000

Se reportó un caso donde el backlight no encendía pese a que los LED y el inverter habían sido probados.

En el terminal ENABLED se midieron 3.3V en lugar de 5V.
En el inverter se reportaron solo 2.5V para la señal de activación.
También se observó que el ZD3, zener de protección de 5V, no estaba montado en esa placa.

Nota: Se trata de un aporte de diagnóstico compartido por usuario; en el texto provisto no se publicó una solución final para ese caso.
