HITACHI CDH-LE39SMART04
Descargas HITACHI CDH-LE39SMART04: firmware USB, diagramas, manuales y dump compatible (PDF/ZIP/RAR)
-
Firmware por USB V224 — HITACHI CDH-LE39SMART04 -
Firmware por USB V225 — HITACHI CDH-LE39SMART04
-

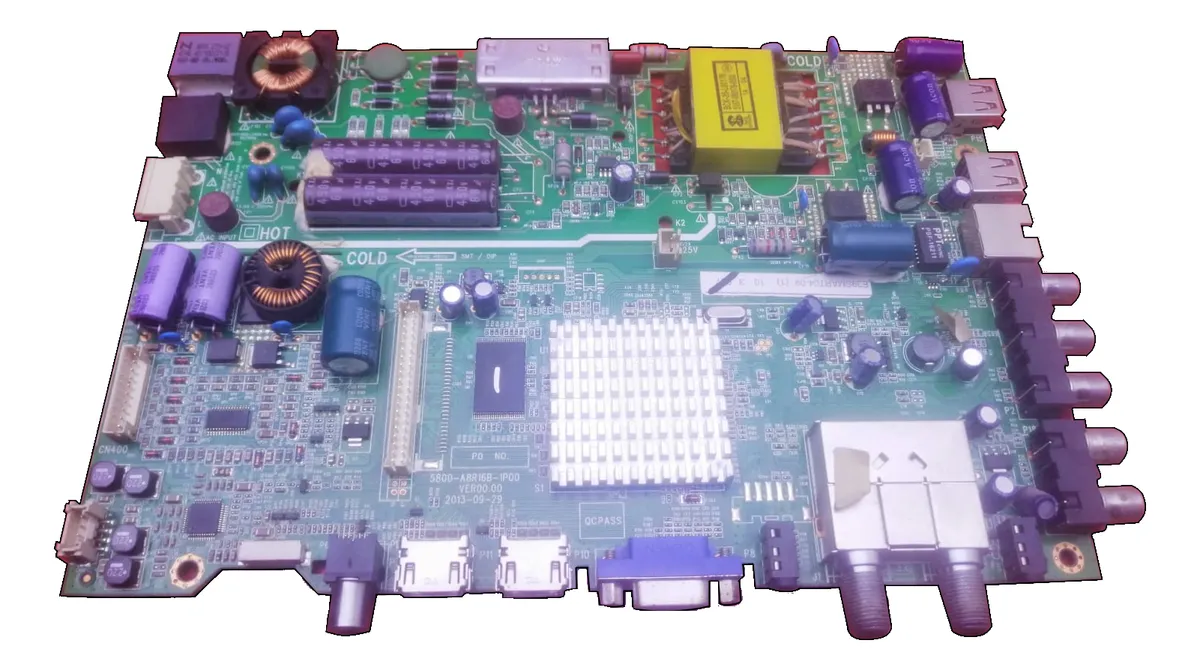

Diagrama de MainBoard + PowerBoard — 5800-A8R16B-1P00
-
Main — HITACHI CDH-LE39SMART04
-
Keyboard — HITACHI CDH-LE39SMART04
-
Reforma de placa main de 32" para usar en 39" — HITACHI CDH-LE39SMART04
-
Manual de Usuario — HITACHI CDH-LE39SMART04
-
Manual Service — HITACHI CDH-LE39SMART04
-
Manual Service — HITACHI CDH-LE39SMART04 (aporte adicional)
-
Manual Service — 8R16B
-
Datos de Memoria / DUMP compatible — HITACHI CDH-LE40SMART04 (chasis 8R16B)
Info detallada
Documentación técnica
Firmware por USB — 8R16B / HITACHI CDH-LE39SMART04 (V224 + V225)
HITACHI CDH-LE39SMART04 — Firmware V224 por USB
Instrucciones de actualización con pendrive
- Descargar el firmware CDH-LE39SMART04_V224.zip.
- Descomprimir el archivo hasta obtener install_keypad.img.
- Formatear el pendrive en FAT32.
- Copiar install_keypad.img al USB ya formateado.
- Conectar el pendrive al puerto USB del equipo.
- Desenchufar la TV y luego mantener presionado POWER o MENU mientras se vuelve a enchufar.
- Cuando la luz de encendido empiece a titilar en rojo y verde, soltar la tecla.
- El TV iniciará la actualización, se reiniciará solo y al final quedará en Stand by.
Este método usa un arranque de actualización desde USB. No cortar la energía durante la carga para evitar corrupción del software.
-
CDH-LE39SMART04_V224.zip (83.1 MiB) (Descargado 292 veces)
Descarga disponible a miembros con suscripción activa
HITACHI CDH-LE39SMART04 — Firmware V225 por USB
Guía de carga USB para la versión 225
- Bajar el paquete V225-39 ACTUALIZACION.zip.
- Extraer el contenido comprimido hasta dejar listo el archivo install_keypad.img.
- Preparar un pendrive en formato FAT32.
- Copiar install_keypad.img dentro del USB.
- Insertar el pendrive en el puerto USB del televisor.
- Con la TV desenchufada, mantener pulsado POWER o MENU y volver a conectarla a la red.
- Soltar la tecla cuando el indicador de encendido comience a alternar rojo y verde.
- Esperar a que complete la actualización; el TV se reinicia automáticamente y luego entra en Stand by.
Esta versión fue aportada por un colega del foro. Verificar siempre que el archivo corresponda al modelo antes de iniciar la actualización.
-
V225-39 ACTUALIZACION.zip (82.9 MiB) (Descargado 254 veces)
Descarga disponible a miembros con suscripción activa
Archivos de memoria — chasis 8R16B
Descarga publicada para el modelo de 40" que usa el mismo chasis 8R16B. Descarga disponible a miembros con suscripción activa.
CDH-LE40SMART04_TC58NVG0S3HTA00.zip
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Instrucciones de regrabación — referencia compatible
Nota:
En HITACHI CDH-LE39SMART04, un dump compatible puede servir como referencia cuando el equipo comparte la misma plataforma.
Este tipo de archivo se usa para reprogramar memorias cuando el software está muy dañado y una actualización por USB no alcanza.
Menú Service / Modo Servicio / Modo Fábrica — HITACHI CDH-LE39SMART04
Cambiar ajustes internos sin conocer su función puede dejar el televisor inoperable. Este acceso debe usarse solo con criterio técnico.
Nota: Este procedimiento fue publicado tanto para el modelo como para el chasis 8R16B.
Reforma de placa main de 32" para usar en 39" — HITACHI CDH-LE39SMART04
Aporte técnico para adaptar una main de CDH-LE32SMART04 y utilizarla en un CDH-LE39SMART04.
Nota: Esta reforma fue publicada como adaptación específica de hardware y software para usar la placa de 32" en el modelo de 39".
Informe técnico: No funciona WiFi — HITACHI CDH-LE39SMART04
Falla reportada: el televisor no conecta a internet por WiFi.
Nota: La incompatibilidad publicada fue con redes configuradas en WEP, no con WPA.
Bajar corriente a LEDs / Backlight — 8R16B
Aporte técnico para reducir la corriente de backlight en equipos con driver LED TPS61196.
Nota: Reducir corriente puede ayudar a preservar el backlight, pero también modifica el nivel de brillo final.
Mediciones eléctricas — POWER-MAIN 8R16B
HOT GROUND: CP1 = 293V · CP2 = 293V · DP9 = 20.9V
COLD GROUND: DP10 = 12.1V · DP11 = 24.7V · U9 = 3.29V · U10 = 3.30V · U11 = 3.30V
Backlight: LED+ = 50.0V (40") · LED+ = 75.8V (50")
Nota: Estas mediciones sirven como referencia para comparar tensiones de fuente, regulación principal y etapa de backlight.
Aporte: datos de memoria compatibles del modelo 40" — chasis 8R16B
En una consulta por placa reparada que no encendía y quedaba con LED rojo, se mencionó que los datos de memoria del modelo de 40" podían servir porque usan el mismo chasis.
El archivo compatible publicado corresponde a HITACHI CDH-LE40SMART04, con panel SKYWORTH SDL400FY (QD0-401)(03), matriz INNOLUX V400HJ6-PE1 y firmware versión 211.
Nota: Este dato no garantiza compatibilidad absoluta de panel, pero fue señalado como referencia útil por compartir el chasis 8R16B.
