HITACHI CDH-LE39SMART10

Cambiar parámetros del menú de servicio sin conocer su función puede provocar daños permanentes. Este acceso debe usarse solo con criterio técnico.

Entrar al menú Imagen y ubicarse sobre la opción Contraste.

Para abrir Menú Fábrica, presionar la secuencia 9 7 3 5.

Para ingresar en Menú Diseño, usar la secuencia 1 9 5 0.

Para acceder al Menú Servicio, ingresar la secuencia 9 7 0 5.

Nota: Antes de cambiar valores internos, conviene tomar registro de la configuración original para poder revertir el ajuste.

Si el equipo muestra el aviso intermitente en la esquina inferior izquierda, el Factory Hotkey sigue habilitado y debe desactivarse.

Encender el televisor.

Comprobar si aparece el cartel intermitente en el vértice inferior izquierdo; si no aparece, el modo ya está desactivado.

Presionar la tecla RETURN para abrir el menú de Service.

Moverse con la flecha Derecha hasta la opción Factory Menu.

Presionar OK.

Ubicarse sobre Factory Hotkey.

Cambiar ese parámetro a DES usando la flecha Derecha.

Salir del menú con la tecla EXIT.

Verificar que la leyenda de modo de servicio ya no vuelva a mostrarse en pantalla.

Nota: Además de desactivar el Factory Hotkey, en aportes de la familia se recomienda dejar el arranque en standby.

El Project ID es un parámetro de tres dígitos que define la marca y el panel con el que trabajará el firmware instalado. Depende del modelo y del panel del TV.

Esta configuración también sirve cuando se reemplaza la main y la imagen queda fuera de escala, invertida o con logo incorrecto por un seteo equivocado.

Ingresar al menú de service desde Menú → Imagen y, sobre Contraste, presionar 1 9 5 0.

Ir a Service Menu → Project ID.

Elegir el ID correspondiente al panel del modelo. En la ficha de este TV figura Project ID 117.

Confirmar con OK y apagar el equipo.

Si por error se carga otro ID y el TV queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta.

Nota: Se recomienda anotar la ID actual antes de cambiarla. Un Project ID equivocado puede dejar el equipo sin imagen.

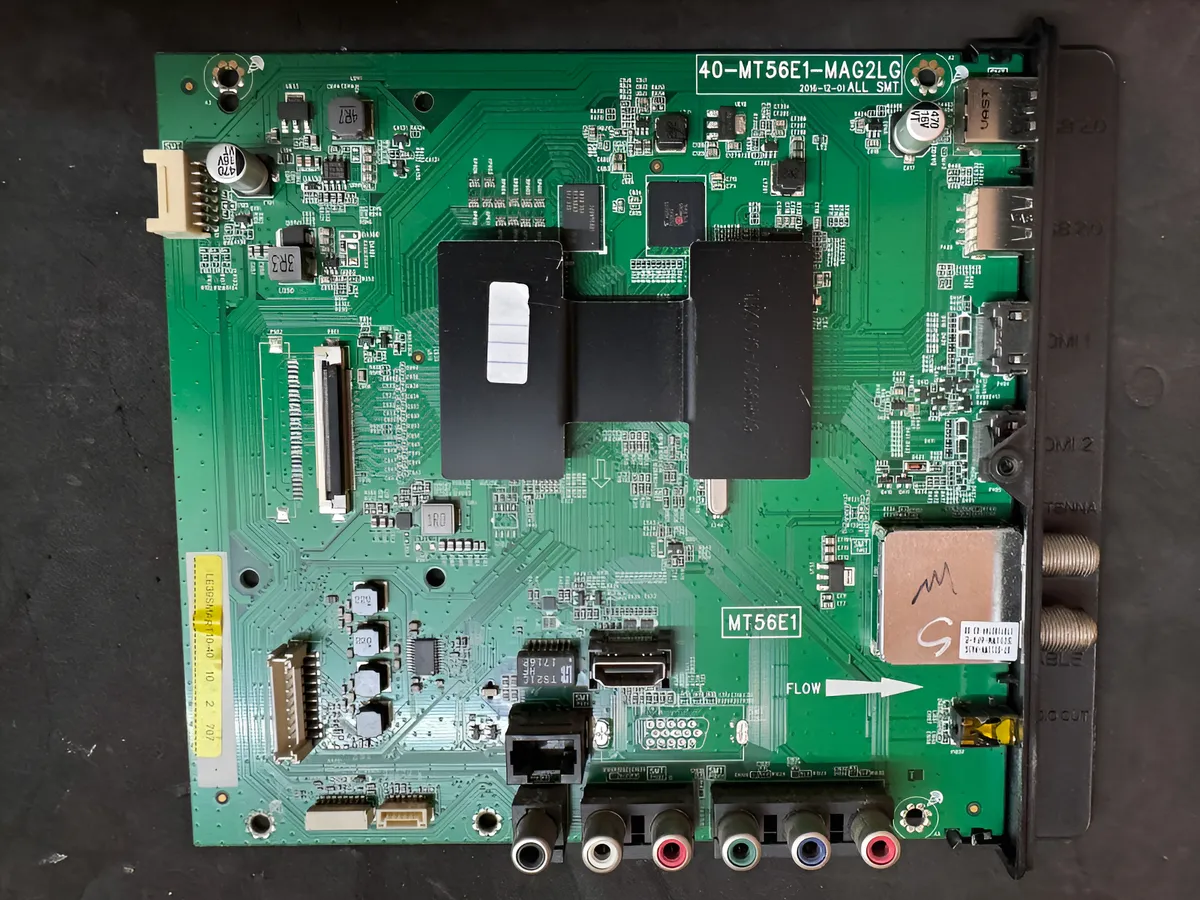

En la familia MT56E1-LA, las placas pueden setearse entre modelos para corregir logo de marca y compatibilidad de panel.

Entrar al Modo Service con la tecla Return.

Desactivar el Factory HotKey y dejar configurado que el equipo arranque en Standby.

Para corregir el logo, entrar por Menú → Contraste → 1 9 5 0.

Ir a Service Menu → ID del Proyecto y cambiar la ID según la marca y el tamaño correspondiente.

IDs publicados para la familia: TCL L32S4900 = 2, TCL L40S4900 = 25, TCL L49S4900 = 42, TCL L40D2730 = 44, Hitachi CDH-LE32SMART10 = 9, Hitachi CDH-LE40SMART10 = 10, Hitachi CDH-LE49SMART10 = 23, RCA L32NXSMART = 26, RCA L40NXSMART = 24 y RCA L49NXSMART = 49.

Nota: Este aporte corresponde a la familia MT56E1-LA y se utiliza como referencia de seteo cuando se reemplaza una placa por otra compatible.

Se reportó un caso con parpadeo del LED de standby y con la línea de 12V oscilando. Antes de dejar de encender, el equipo hacía destellos en la iluminación de LED.

Tomar como síntoma inicial el parpadeo del standby acompañado por oscilación en los 12V de fuente.

Considerar el antecedente de destellos en la iluminación LED antes de la falla total.

Revisar el FET de control de los LED, ya que se reportó que puede quedar en corto.

Controlar también el IC asociado, porque se indicó que al recalentarse comienza a trabajar mal.

En el caso aportado, reemplazando FET + IC la fuente volvió a funcionar correctamente.

Nota: Este aporte corresponde a un caso real sobre la powerboard SHG4202A-101H / DLBB445 y sirve como orientación de diagnóstico.
