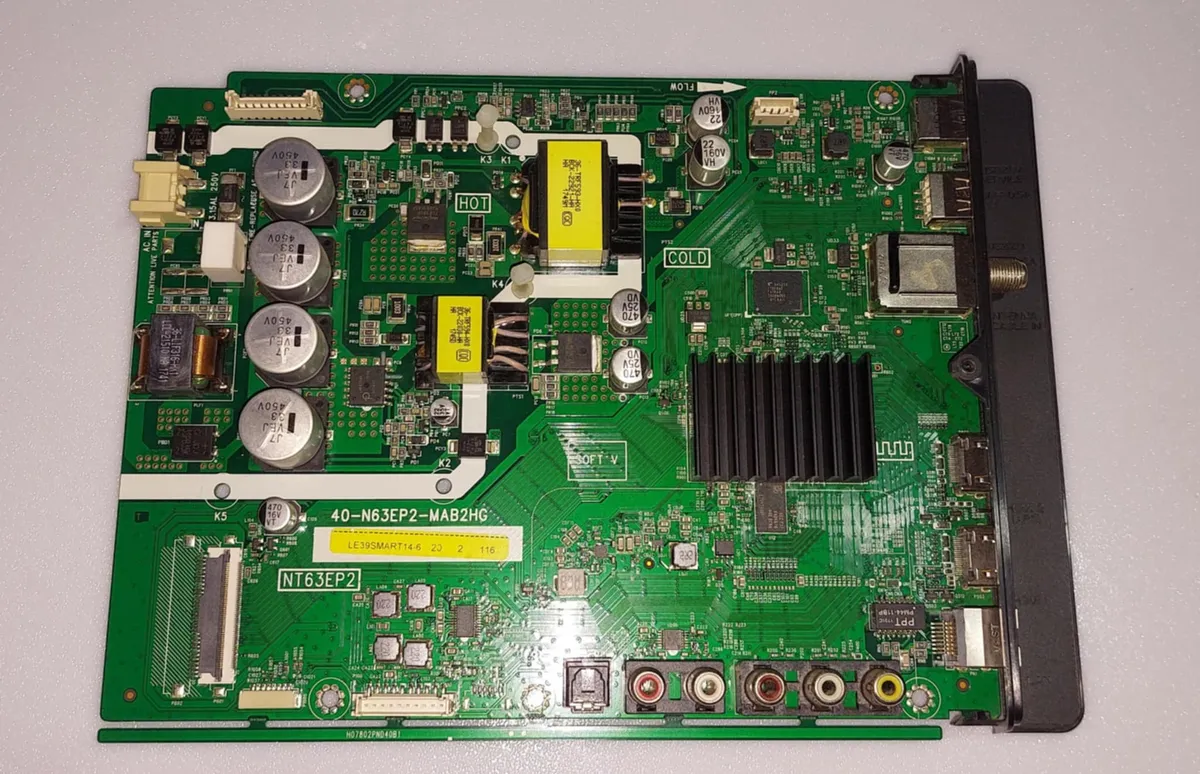

HITACHI CDH-LE39SMART14

Cambiar parámetros del menú de servicio sin conocer su función puede provocar daños permanentes. Este acceso debe usarse solo con criterio técnico.

Entrar al menú Imagen y ubicarse sobre la opción Contraste.

Para abrir Menú Fábrica, presionar la secuencia 9 7 3 5.

Para ingresar en Menú Diseño, usar la secuencia 1 9 5 0.

Para acceder al Menú Servicio, ingresar la secuencia 9 7 0 5.

Nota: Antes de modificar valores, conviene registrar la configuración original del equipo para poder volver atrás.

Si el equipo muestra un cartel intermitente en la parte inferior izquierda, el atajo de fábrica sigue activo y debe deshabilitarse desde el menú de servicio.

Encender el televisor.

Comprobar si aparece la leyenda intermitente en el vértice inferior izquierdo; si no aparece, el modo ya está desactivado.

Presionar la tecla RETURN para abrir el menú de Service.

Moverse con la flecha Derecha hasta la opción Factory Menu.

Presionar OK.

Ubicarse sobre Factory Hotkey.

Cambiar ese parámetro a DES usando la flecha Derecha.

Salir del menú con la tecla EXIT.

Verificar que la leyenda de modo de servicio ya no vuelva a mostrarse en pantalla.

Nota: Este ajuste elimina el acceso rápido de fábrica y ayuda a que la marca visual ya no quede activa en pantalla.

El Project ID es un parámetro de tres dígitos que define la marca y el panel que usará el firmware instalado. Depende del modelo y del panel montado en la TV.

En esta familia de placas, una main de 40" TCL puede configurarse con parámetros de un modelo HITACHI o RCA de 39". También sirve para corregir casos donde la imagen queda invertida o fuera de escala por un seteo incorrecto.

Ingresar al menú de servicio desde Menú → Imagen y, sobre Contraste, presionar 1 9 5 0.

Ir a Service Menu → Project ID.

Elegir el ID correspondiente al panel del equipo.

Confirmar con OK y apagar el televisor.

Si por error se selecciona otro ID y la TV queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta.

Nota: Se recomienda anotar la ID que figura antes de cambiarla. Un Project ID incorrecto puede dejar la imagen invertida, fuera de escala o directamente sin video.

Se reporta una tensión de LED de aproximadamente ±85VDC. Este televisor trabaja con dos líneas de 12 LED de 6V en serie.

Para bajar la corriente de backlight, aumentar la resistencia equivalente del grupo en paralelo PR47 a PR51.

En el caso informado, el conjunto original tenía 1 resistencia de 100Ω y 4 resistencias de 15Ω.

La modificación aplicada fue: 2 resistencias de 100Ω, 1 resistencia de 15Ω y 2 resistencias de 120Ω.

Con ese cambio, la fuente quedó regulando en aproximadamente ±72VDC.

Nota: Reducir corriente ayuda a preservar tiras LED, pero también baja el brillo. Conviene validar el resultado final sobre la pantalla del equipo.

Componentes reportados con mayor frecuencia de falla en la fuente de esta plataforma:

PWM / control y conmutación: PU2 = OB2283, PQW1 = E70R38 MOSFET SMD N 700V 11A 3V, PQ2 = S4160T NPN 60V 1A SOT23.

Resistencias: PR34 = 0.27Ω, PR30 = 22Ω, PR37 = 22Ω, PR36 = 68Ω, PR33 = 470Ω.

Diodos y zener: PD11 = 18V BZT52HC18, PD12 = BAS316 250mA, PD5 = 27V BZT52HC27.

Protección y realimentación: PF1 = Fuse 3.15A 250V, PPC1 y PPC2 = LTV-816S, PCE1-4 = 68uF x 450V, PC21 = 1uF 50V.

Nota: Esta lista es útil como referencia de taller para la revisión inicial del primario y del circuito de realimentación cuando la fuente llega dañada.

Se compartió un caso donde el primario estaba quemado: luego de repararlo, la main encendía pero la etapa de backlight no arrancaba.

Otro técnico informó que, aun después de reparar la fuente con kit, la señal BL_ON no aparecía. Según el esquema, esa orden sale del procesador. Se revisaron los condensadores cercanos, no se detectaron cortos y el procesador no mostraba aumento de temperatura.

También se comentó que para cargar firmware por USB como se hace habitualmente, esa línea BL_ON resulta necesaria para alimentar el puerto USB, lo que complica el procedimiento si la señal no está presente.

Como aporte adicional, se indicó que el integrado OB2283 no sería equivalente al OB2283B y que, al usar esa variante, convendría dejar el pin 5 de Vref sin conexión.

Nota: Cuando la fuente no habilita backlight y falta BL_ON, la revisión debe orientarse tanto a la fuente como a la lógica de encendido proveniente del procesador o de la configuración interna.
