HITACHI CDH-LE40SMART06
Descargas HITACHI CDH-LE40SMART06: firmware USB, diagrama, manuales y dump NAND (PDF/ZIP)
-
Firmware — Actualización por USB HITACHI CDH-LE40SMART06 -

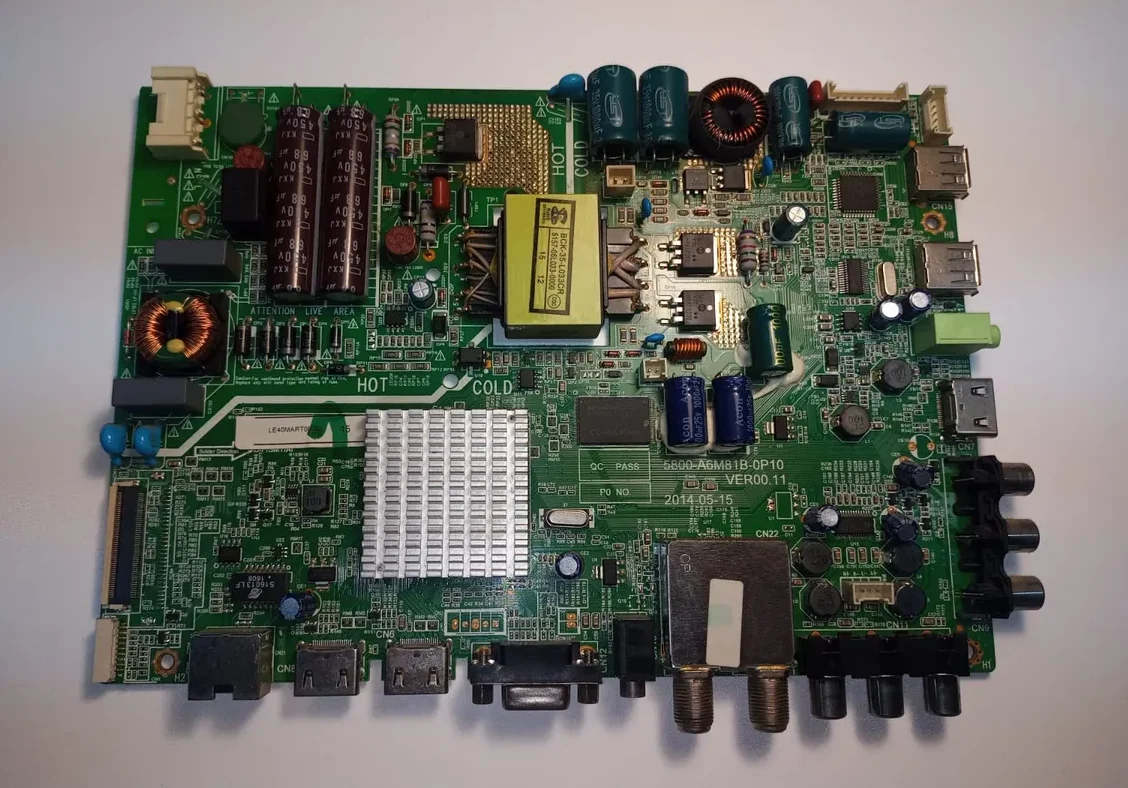

Diagrama — MainBoard + PowerBoard 5800-A6M81B-0P10
-
Manual Service — HITACHI CDH-LE40SMART06
-
Manual de Usuario — HITACHI CDH-LE40SMART06
-
Datos de Memoria / PinOut / DUMP — HITACHI CDH-LE40SMART06
Info detallada
Documentación técnica
Firmware por USB — 6M81B / HITACHI CDH-LE40SMART06 (Actualización)
HITACHI CDH-LE40SMART06 — Actualización de Firmware por USB
Instrucciones de instalación con pendrive
- Descargar el firmware correspondiente y descomprimir el paquete en la PC.
- Extraer el contenido del archivo comprimido hasta obtener el archivo .bin listo para usar.
- Formatear el pendrive en FAT32 antes de copiar el firmware.
- Copiar el firmware al USB y conectarlo en la entrada correspondiente del televisor.
- Mantener presionada la tecla POWER del TV mientras se enchufa el equipo a la red eléctrica.
- Cuando aparezca la leyenda Upgrading software, soltar la tecla y esperar hasta que el TV pase automáticamente a stand by.
Este procedimiento reinstala el software desde USB. Si la falla está en fuente, mainboard o panel, la actualización no corrige un problema de hardware.
-
CDH-LE40SMART06_V41.zip (110.84 MiB) (Descargado 764 veces)
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Archivos de memoria — HITACHI CDH-LE40SMART06
Descarga disponible a miembros con suscripción activa para regrabación de memoria NAND U18.
CDH-LE40SMART06_U18_TC58NVG1S3HTA00.zip
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Instrucciones de regrabación — HITACHI CDH-LE40SMART06
Nota:
En HITACHI CDH-LE40SMART06, el dump se usa cuando el software interno está tan dañado que no puede cargarse por USB. Se escribe con programador directamente en la memoria NAND para reconstruir el arranque desde la base. Si la falla pertenece a fuente, panel o componentes físicos, el dump no la corrige.
Menú Service / Modo Fábrica — HITACHI CDH-LE40SMART06 (6M81B)
Modificar opciones del menú de servicio sin conocer su función puede dejar el televisor inoperable. Antes de cambiar parámetros, registrar los valores originales.
Nota: Este acceso corresponde al modo de servicio publicado para la plataforma 6M81B.
Mediciones eléctricas — 6M81B
COLD GROUND: DP10: 12.2V · DP11: 25.1V · CD2: 75.1V · C22: 1.16V · U3: 1.54V · U6: 3.31V · U7: 3.32V
HOT GROUND: CP1: 293V · ZD206: 2.33V · DP9: 20.5V
Nota: Estos valores fueron publicados como referencia de medición para la plataforma 6M81B.
Backlight / DIM — 6M81B
Se registró una consulta sobre la posibilidad de bajar la tensión o regular el backlight en este modelo.
Como aporte técnico breve, se indicó la referencia pin 32 DIM como punto relacionado al control de atenuación.
Nota: No se publicó un procedimiento completo ni valores de modificación para este ajuste.
Aporte técnico: Firmware USB vs DUMP NAND — HITACHI CDH-LE40SMART06
En la conversación técnica se aclaró que los datos de memoria / DUMP se utilizan para grabar directamente la memoria NAND del equipo.
También se indicó que el firmware corresponde al método de instalación por USB, no a la grabación directa del chip U18.
Nota: Esta diferencia es clave cuando el TV queda en logo, se apaga o no permite actualizar desde pendrive.
