HITACHI CDH-LE40SMART17 queda en logo — Firmware USB

El acceso al menú oculto permite diagnóstico y ajustes internos. Tocar parámetros sin conocer su función puede dejar la imagen invertida, fuera de escala o directamente sin video.

Abrir MENU / CONFIGURACIÓN con el botón de engranaje del control remoto.

Entrar en IMAGEN → AJUSTES AVANZADOS → AJUSTES DE BRILLO y dejar seleccionado Contraste.

Para abrir el Menu Principal, ingresar la secuencia 1950.

Para acceder al Menu Fábrica, repetir la ruta y marcar 9735.

Para entrar al Menu Servicio, volver a Contraste y digitar 9705.

Nota: Antes de cambiar valores internos, conviene anotar los parámetros originales para poder volver al estado previo.

Este restablecimiento borra los datos del usuario y devuelve el televisor al estado inicial de fábrica.

Entrar al MENU usando el botón de engranaje del control remoto.

Ir a MÁS AJUSTES y luego abrir PREFERENCIAS DEL DISPOSITIVO.

Ingresar en RECUPERAR y seleccionar RESTABLECER ESTADO DE FÁBRICA.

Elegir BORRAR TODO, ingresar el PIN 1234 y confirmar con ACEPTAR.

Cuando el equipo reinicie, completar de nuevo la configuración inicial del televisor.

Nota: El reset sirve para limpiar configuraciones y datos de usuario, pero no corrige una corrupción profunda de firmware o eMMC.

En este modelo, el Project ID 065 corresponde al panel 08-40F6000-LPM001P. Un PID incorrecto puede dejar la imagen invertida, fuera de escala o sin video.

Con el televisor encendido, usar el acceso directo 062598 + MENÚ + Project ID para escribir el valor deseado.

Para este equipo, el PID correcto es 65 para el panel 08-40F6000-LPM001P.

Esperar unos 10 segundos; el TV debería reiniciarse solo para aplicar el cambio de marca o logo.

También puede hacerse desde menú oculto: Menú → Imagen → Contraste → 1950.

Abrir Service Menu, ir hasta Project ID y escribir el número correcto para el panel instalado.

Mover el cursor a otra opción para guardar, desconectar el equipo 5 segundos y volver a energizarlo.

Si queda pantalla negra o deformada, repetir 062598 + MENÚ + PID correcto.

Nota: El Project ID define la relación entre firmware, panel y marca. El logo de arranque y la geometría de imagen dependen del PID correcto.

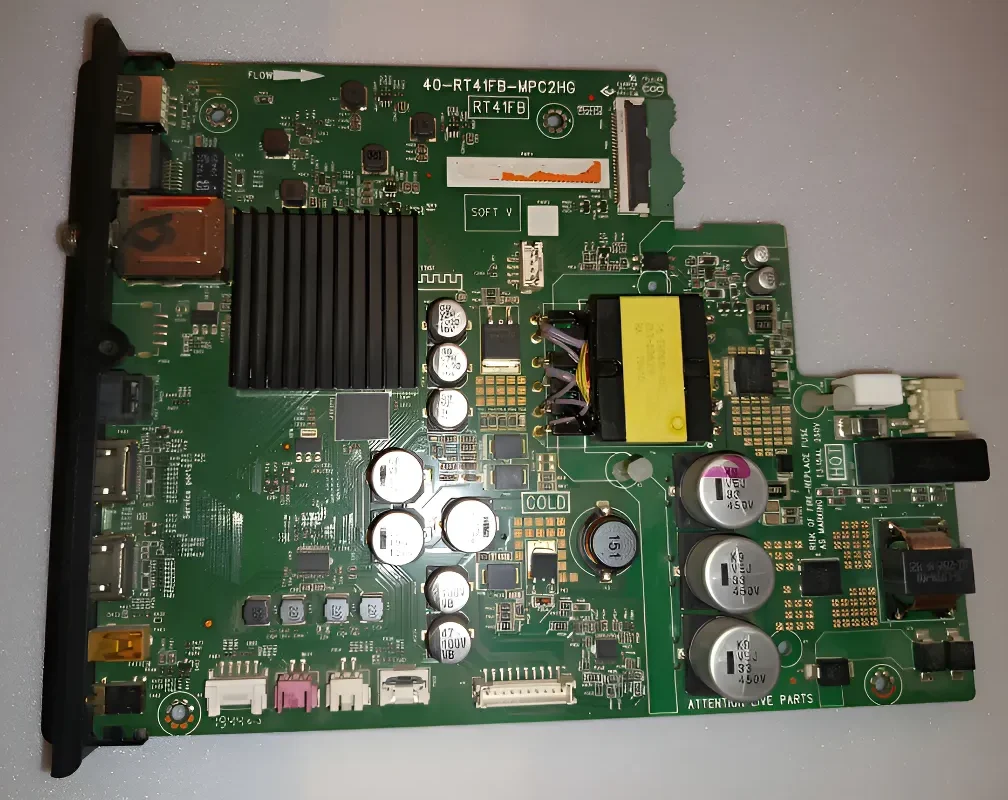

Retirar la resistencia PR44 de la PowerBoard 40-RT41FB-MPC2HG / 40-RT41FB-MPD2HG.

Después de la modificación, revisar que el nivel de brillo siga siendo aceptable.

Dato técnico adicional: en la misma plataforma se reportaron los valores PR11 = 1 ohm y PR12 = 0,27 ohm.

Nota: Reducir la corriente del backlight baja el brillo. La modificación es tentativa y queda a criterio del técnico.

Para la plataforma RT41FB-AG se publicó el mismo acceso oculto, aplicado a nivel de mainboard para tareas de configuración y diagnóstico.

Abrir el menú del TV desde el botón de engranaje del control remoto.

Entrar en Imagen → Ajustes Avanzados → Ajustes de Brillo.

Con el cursor sobre Contraste, marcar 1950 para Main Menu.

Para Factory Menu, repetir el acceso y usar 9735.

Para Service Menu, volver a la misma pantalla y teclear 9705.

Nota: En esta plataforma los menús ocultos se usan para diagnóstico, PID, logo y opciones de fábrica.

Restablecimiento a nivel de plataforma, con la misma ruta desde el menú de usuario.

Entrar a MENU desde el botón con símbolo de engranaje.

Abrir MÁS AJUSTES y luego PREFERENCIAS DEL DISPOSITIVO.

Entrar a RECUPERAR y seleccionar RESTABLECER ESTADO DE FÁBRICA.

Elegir BORRAR TODO, cargar el PIN 1234 y confirmar.

Cuando el televisor vuelva a arrancar, rehacer el asistente de inicio desde cero.

Nota: Si Android sigue en loop o el LED queda titilando, el origen suele estar en firmware o memoria.

El Project ID define con qué panel y marca trabajará el firmware. En esta plataforma también puede intervenir el Software ID (SID) cuando el PID queda bloqueado o en gris.

Con el TV encendido ingresar 062598 + MENÚ + Project ID y esperar el reinicio automático.

Si aparece pantalla roja o queda en negro, probar con HOME; si no responde, usar RETROCESO.

Ingresar a Service Menu, ubicar Project ID e introducir el valor correcto del panel.

Si el PID no permite edición, cambiar el SID hasta que coincida con el conjunto correcto.

Mover el cursor a otra opción para guardar y cortar energía 5 segundos antes de probar arranque.

Para salir del modo fábrica, volver a entrar con 1950, poner SITA P MODE OFF y reiniciar.

Tabla PID detectada:
TCL L40S65A / 08-40F6N00-LPM001E / PID 141 · HITACHI CDH-LE40SMART19 / 40904-000551 / PID 234 · RCA AND40Y / 08-40F6N00-LPM001D / PID 183 · RCA AND40Y / 08-40F6000-LPM001P / PID 183 · RCA AND40Y / 40904-001160 / PID 183 · TCL L40S6500 / 08-40F6000-LPM001N / PID 16 · HITACHI CDH-LE40SMART17 / 08-40F6000-LPM001P / PID 65 · RCA XC40SM / 08-40F6000-LPM001Q / PID 66 · TCL L42S6500 / 40903-000126 / PID 197 · HITACHI CDH-LE42SMART19 / 40903-000231 / PID 199 · RCA AND42Y / 40903-000232 / PID 235.

Nota: Cuando el Project ID no cambia, primero activar Factory hotkey o dejar habilitado el modo fábrica.

Aporte técnico relacionado con lectura/escritura de eMMC en plataforma RT41FB-AG. Útil cuando el TV queda en logo, entra en loop, reinicia o no logra recuperarse por USB.

Verificar tipo de eMMC y posible protección de escritura antes de programar.

Si se trabaja por ISP con RT809H, considerar los puntos de conexión y aislamiento indicados en el aporte técnico.

Al grabar con RT809H se reportó funcionamiento desmarcando RPMB y EX_CSD.

Print log — RT41FB / eMMC · Archivo técnico disponible para miembros.

Nota: Este procedimiento es avanzado. Una mala conexión, tensión incorrecta o escritura incompleta puede dejar la placa sin arranque.
