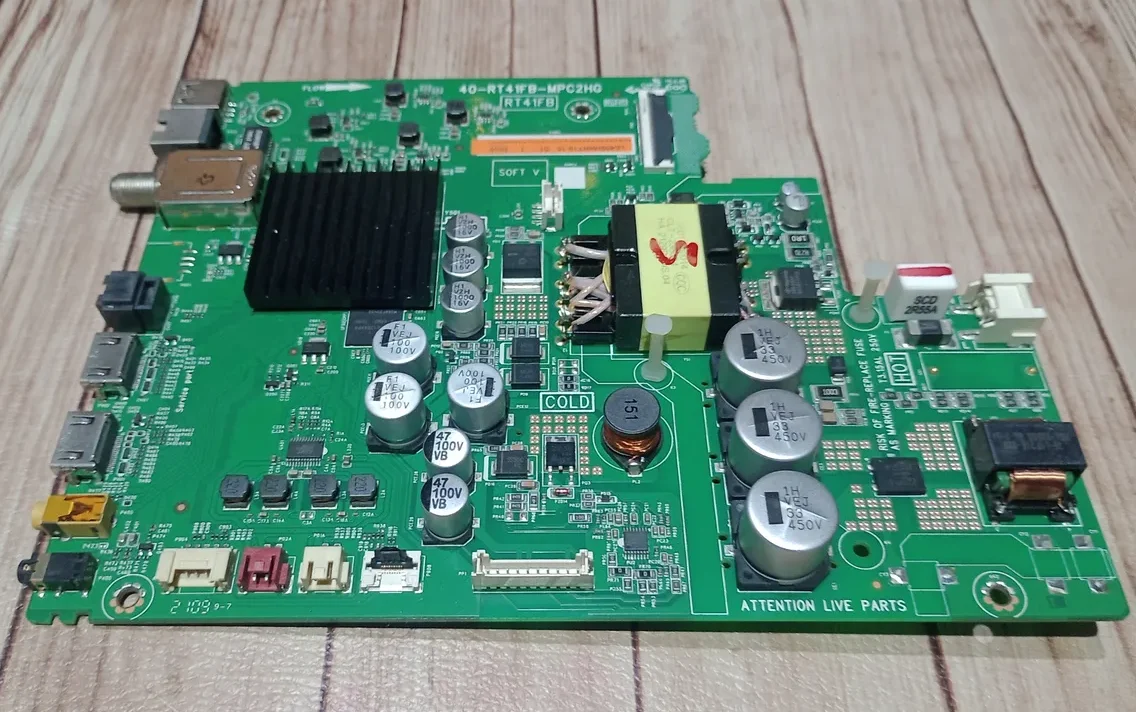

HITACHI CDH-LE40SMART19

Advertencia: modificar valores internos sin conocer su función puede dejar el televisor inoperable. Registrar siempre los datos originales antes de cambiar parámetros.

Entrar a MENÚ / CONFIGURACIÓN con el botón de engranaje del control remoto.

Ir a IMAGEN > AJUSTES AVANZADOS > AJUSTES DE BRILLO y ubicarse sobre Contraste.

Para abrir el Menú Principal, ingresar la secuencia 1950.

Para entrar a Factory Menu, repetir la misma ruta y luego presionar 9735.

Para ingresar al Service Menu, volver a posicionarse sobre Contraste y marcar 9705.

Nota: Los tres accesos fueron reportados para esta plataforma RT41FB-AG y sus variantes compatibles.

El restablecimiento borra los datos del usuario y devuelve el televisor al estado de fábrica.

Entrar al MENÚ con el botón de engranaje.

Ir a MÁS AJUSTES > PREFERENCIAS DEL DISPOSITIVO > RECUPERAR.

Seleccionar RESTABLECER ESTADO DE FÁBRICA y luego BORRAR TODO.

Ingresar el PIN 1234 y confirmar la acción.

Esperar el reinicio del TV y completar la configuración inicial nuevamente.

Nota: Este procedimiento no reemplaza una reparación de firmware o memoria cuando el problema es de software interno corrupto.

En este modelo, el Project ID define la combinación correcta entre firmware, panel y marca. Para el panel 40904-000551, el PID detectado es 234.

Método directo: con el TV encendido, ingresar 062598 + MENÚ + 234 para cargar el Project ID correspondiente a este modelo.

Esperar unos segundos a que el televisor se reinicie solo y comprobar si la imagen quedó correcta.

Método por menú oculto: entrar a Menú > Imagen, ubicarse en Contraste y marcar 1950.

Abrir Factory Menu, activar SITA P MODE ON, desenchufar sin apagar y volver a conectar el TV.

Cuando el equipo vuelva a iniciar, entrar nuevamente al menú de servicio y cargar el Project ID o, si está bloqueado, ajustar el Software ID (SID) hasta que coincida con la tabla técnica.

Mover el cursor a otra opción para guardar el valor y luego desconectar el TV durante unos segundos.

Volver a ingresar a Factory Menu, pasar SITA P MODE a OFF y reconectar el equipo.

Nota: Si se ingresa un PID erróneo, puede aparecer pantalla negra, imagen fuera de escala o incompatibilidad de panel. El logo cambia junto con el ID cargado.

Se reportó un caso donde el Project ID no se podía modificar desde el menú. El siguiente aporte indica cómo habilitar esa edición.

Entrar al Factory Menu con la secuencia 9735 desde la ruta de Imagen / Contraste.

Activar la opción SITA P MODE en ON.

Apagar, desenchufar, volver a conectar y entrar al Setting Menu para habilitar el Factory Hotkey.

Reingresar al menú de servicio y cambiar el Project ID hasta que el logo y la imagen sean los correctos.

Al finalizar, pasar SITA P MODE nuevamente a OFF y desactivar el hotkey.

Nota: Otro técnico confirmó que, antes del cambio de PID, primero debe activarse el “Factory hotkey” desde el menú service.

Se reportaron fallas típicas de esta plataforma: queda en logo, reinicia durante la carga de Android, se congela con backlight sin imagen o sólo titila el LED de standby.

En varios casos, el firmware por USB no levantó el equipo y fue necesario pasar a recuperación por memoria eMMC.

No conviene reemplazar la eMMC por otra usada de un TV similar si la partición RPMB contiene una KEY diferente; el micro puede no reconocerla.

En algunas memorias eMMC 5.1 o superiores puede aparecer protección contra escritura, y eso puede dejar el chip inutilizable si se intenta grabar completo.

Se informó que, desmarcando RPMB y EX_CSD en RT809H, algunos técnicos lograron programar la memoria sin bloquearla y conservar certificados.

También se indicó que, en ciertos arranques, sólo aparece el mensaje “Skip scan eMMC” y no es posible trabajar por UART, debiendo pasar directamente a ISP.

Cuando se usa una memoria nueva y virgen, el TV puede arrancar correctamente, aunque algunas funciones dependientes del contenido original de RPMB pueden perderse.

Nota: Adjunto técnico detectado: print log RT809H — descarga disponible para miembros con suscripción activa.

Ante la consulta sobre cómo entrar a modo debug o consola, se sugirieron estas pruebas al momento de energizar el TV.

Con el equipo apagado, conectar el televisor a la energía.

En ese mismo instante, probar pulsando la tecla ESC.

Si no responde, repetir el intento usando la tecla +.

Como tercera alternativa, ensayar con la tecla ENTER mientras el TV inicia.

Nota: Este aporte fue planteado como prueba de campo; en el material provisto no aparece una confirmación final del método.

En una consulta puntual sobre la fuente de esta placa, se aportaron los siguientes valores de resistencias.

PR11 = 1 ohm.

PR12 = 0,27 ohm.

Nota: Dato aportado por la comunidad para diagnóstico de la sección de fuente en placas RT41FB-AG.
