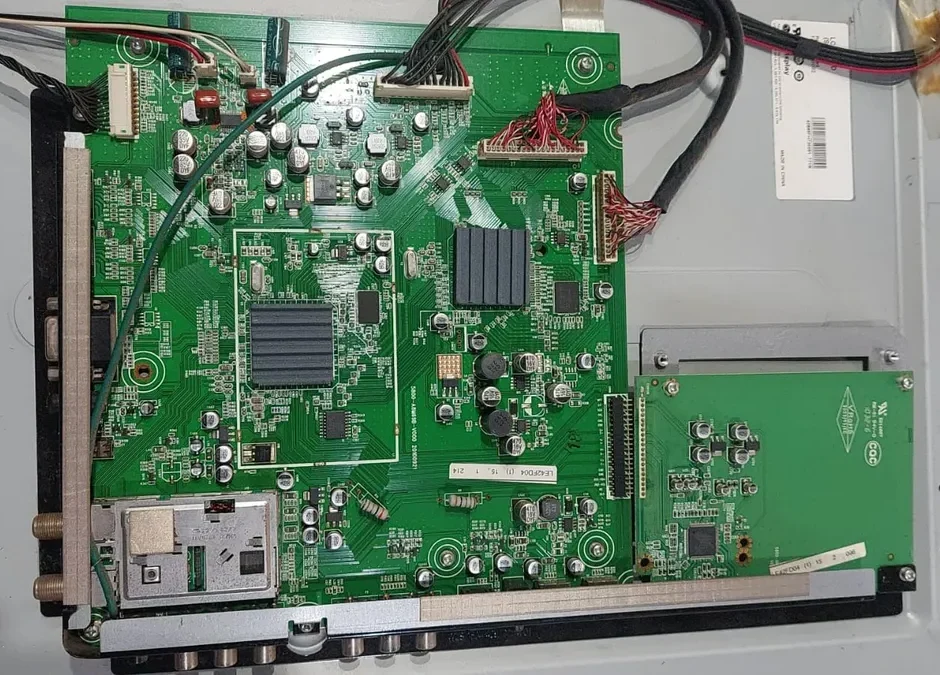

HITACHI CDH-LE42FD04
Descargas HITACHI CDH-LE42FD04: firmware USB, diagramas, ficha técnica y manuales técnicos (PDF/RAR)
-
Firmware — Actualización por USB HITACHI CDH-LE42FD04 (Chasis 8M69B) -
Ficha Técnica — HITACHI CDH-LE42FD04
-
Diagrama — MainBoard 5800-A8M69B-0010 (Chasis 8M69B)
-
Diagrama — PowerBoard 5800-P42TTT-0000 (168P-P42TTT-20)
-
Diagrama — PowerBoard 5800-P47TLK-W000 (168P-P47TLK-20)
-
Manual de Usuario — HITACHI CDH-LE42FD04
-
Manual Service — SKYWORTH 8M69B / Power 168P-P42TTT-20 / 168P-P47TLK-20
Info detallada
Documentación técnica
Firmware por USB — 8M69B / HITACHI CDH-LE42FD04 (Actualización)
HITACHI CDH-LE42FD04 — Actualización de Firmware por USB
Instrucciones de actualización con pendrive
- Sin Info: por el momento (no se publicaron pasos de instalación por USB en el contenido provisto).
Utilizar este archivo únicamente en el modelo HITACHI CDH-LE42FD04 con chasis 8M69B. Cargar un firmware no compatible puede dejar el equipo sin arranque.
-
CDH-LE42FD04_Firmware.rar (2.4 MiB) (Descargado 50 veces)
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
CDH-LE42FD04_Firmware.rar (2.4 MiB) (Descargado 50 veces)
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Menú Service / Modo Servicio — HITACHI CDH-LE42FD04
Cambiar parámetros dentro del menú de servicio sin comprender su función puede generar daños permanentes. Este acceso debe utilizarse solo con criterio técnico.
Nota: Antes de modificar valores internos, conviene registrar la configuración original para poder restaurarla si algo sale mal.
Aporte técnico: placa HDMI 5800-I8M69B-0000-VER.2
Se reportó un trabajo sobre la placa HDMI 5800-I8M69B-0000-VER.2 de este televisor. Durante el recambio del integrado SIL9185 ACTU con estación de aire caliente, se desprendieron varias resistencias cercanas al circuito.
En el aporte se mencionan faltantes de componentes con estos valores: dos resistencias de 0,1 Ω, dos resistencias de 47 kΩ y dos resistencias de 4700 Ω. También se solicita una foto de referencia o la ubicación exacta de esos componentes alrededor del integrado.
Nota: Como respuesta técnica, se indicó que el diagrama del chasis 8M69B ya está disponible y puede usarse como referencia para obtener los valores y posiciones de los componentes faltantes.
