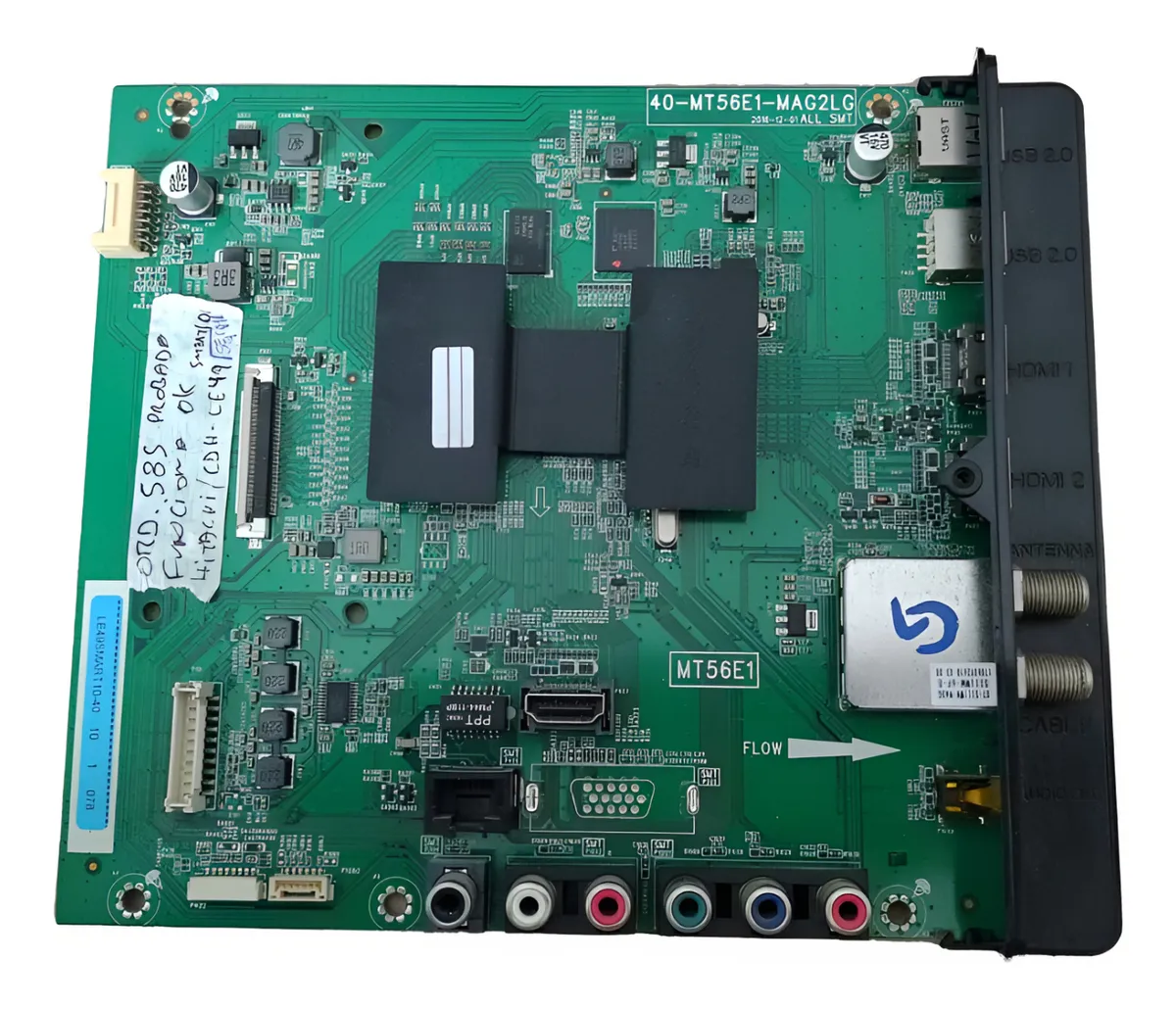

HITACHI CDH-LE49SMART10

Cambiar ajustes del menú de servicio sin conocer su función puede dejar el equipo fuera de configuración. Antes de tocar parámetros, conviene anotar los valores originales.

Abrir Imagen y dejar seleccionada la opción Contraste.

Para Menú Fábrica, ingresar la secuencia 9 7 3 5.

Para Menú Diseño, usar la secuencia 1 9 5 0.

Para Menú Servicio, presionar 9 7 0 5 desde el mismo punto.

Nota: En esta plataforma se publicaron accesos distintos según el tipo de menú técnico que se quiera abrir.

El Project ID es un parámetro de tres dígitos que define la marca y el panel con el que trabaja el firmware instalado. Un seteo incorrecto puede dejar la imagen invertida, fuera de escala o incluso dejar el TV sin imagen.

En el material visible se publican para este modelo las IDs 023 y 103 (panel T8-49D2900-LPM32). En otros aportes vinculados a regrabación también aparecen 042 y 104, por lo que conviene verificar panel y configuración antes de aplicar cambios.

Ingresar al menú de service desde Menu → Imagen, dejando el cursor sobre Contraste y presionando 1 9 5 0.

Entrar en Service Menu → Project ID.

Seleccionar la ID correspondiente al panel del modelo.

Confirmar con OK y apagar el equipo para que tome la nueva configuración.

Si por error el TV queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta a cargar.

Aporte adicional publicado para corrección de logo y seteo de placas: TCL L49S4900 → 42, HITACHI CDH-LE49SMART10 → 23, RCA L49NXSMART → 49.

Nota: Antes de modificar la ID, conviene tomar nota de la que aparece en pantalla para poder volver atrás si el panel queda mal configurado.

Si aparece el aviso técnico intermitente en el vértice inferior izquierdo, el equipo tiene activo el Factory Hotkey.

Encender el TV y comprobar si el cartel aparece en la esquina inferior izquierda.

Presionar la tecla RETURN del control remoto.

Cuando abra el menú de service, avanzar con flecha Derecha.

Ubicar Factory Menu y entrar con OK.

Buscar la opción Factory Hotkey y cambiarla a DES.

Salir del menú con EXIT.

Nota: En otro aporte también se indica entrar con RETURN, desactivar el Factory HotKey y dejar que el equipo arranque en standby.

Se publicó un análisis del ajuste de corriente en esta fuente usando los integrados U201 y U202, ambos identificados como GB98ADN.

Las resistencias R238, R239, R240 y R241 controlan la corriente de los LEDs. Según versión, se informan estos valores: R238/R239 = 12K o 30K y R240/R241 = 24K o 12K.

Para U201, la corriente Iset depende del paralelo de R238 y R240, con una resistencia equivalente aproximada de 8K a 8.5K.

Para U202, la Iset queda determinada por el paralelo de R239 y R241, también en el rango de 8K a 8.5K.

Procedimiento publicado: retirar R238 y reemplazar R240 por 18K.

Luego retirar R239 y cambiar R241 por una resistencia de 18K.

Nota: La modificación fue publicada como tentativa. Al bajar corriente también disminuye el brillo del backlight, así que cada equipo debe evaluarse para dejar un nivel aceptable.

Mediciones publicadas para esta fuente:

COLD GROUND: D108 = 11.7V (7.89V Stby) y D109 = 48.9V (33.0V Stby).

U201/U202: PIN5 = 2.98V, PIN8 = 5.94V, PIN9 = 11.7V.

VLED+: 64.6V.

HOT GROUND: C104=C105 = 391V (298V Stby), D103 = 16.5V, D113 = 19.6V (12.5V Stby), D116 = 18.9V (12.0V Stby).

U104 / PIN1: 197V.

Dato adicional publicado en el hilo: U104 = FA6A31N.

Nota: También se compartieron consultas de usuarios con valores medidos fuera de rango en standby, útiles como referencia de diagnóstico frente a fuentes que no pasan a activo.
