HITACHI CDH-LE504KSMART16

Cambiar parámetros internos sin conocer su función puede provocar fallas permanentes. Acceder solo con criterio técnico.

Para abrir Menú Fábrica, entrar en Imagen, ubicarse sobre Contraste y marcar 9 7 3 5.

Para entrar a Menú Diseño, repetir la misma ruta y pulsar 1 9 5 0.

Para ingresar a Menú Servicio, ir nuevamente a Imagen > Contraste y digitar 9 7 0 5.

Nota: Este acceso se usa para diagnóstico y configuración interna. Evitá modificar opciones sin respaldo.

Si aparece el indicador de modo service en pantalla, el equipo quedó con el acceso técnico activo.

Encender el TV y verificar si aparece el cartel intermitente en la parte inferior izquierda; si no aparece, el modo ya está desactivado.

Presionar la tecla RETURN para abrir el menú de Service.

Presionar la flecha Derecha.

Situar el cursor en Factory Menu.

Presionar OK.

Ubicar la opción Factory Hotkey.

Cambiar Factory Hotkey a DES.

Salir del menú con la tecla EXIT.

Nota: Desactivar Factory Hotkey evita que el equipo siga mostrando el modo técnico en pantalla.

El Project ID define la marca y el panel con el que trabajará el firmware instalado. En este modelo se informó Project ID 209 para panel 08-50P6000-LPM003N.

Ingresar al Menú de Service desde Menú > Imagen, posicionado sobre Contraste, pulsando 1 9 5 0.

Entrar en Project ID.

Seleccionar el ID correspondiente al panel del modelo.

Presionar OK y apagar el equipo.

Antes de modificar el valor, anotar el ID actual mostrado en pantalla.

Si por error el TV queda sin imagen, recuperar con la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta.

Nota: Un Project ID incorrecto puede dejar imagen invertida, fuera de escala o directamente sin imagen.

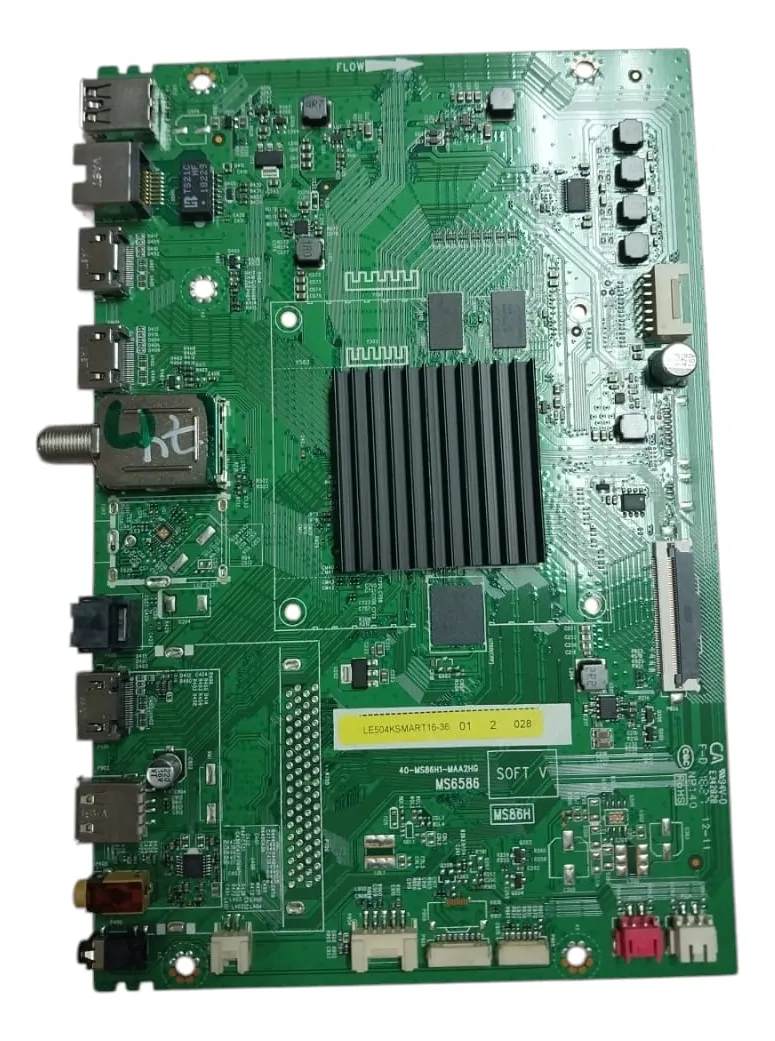

Se informó una reforma sobre la familia MS86HB-LA / MS86HD-LA / MS6586 con mainboard 40-MS86H1-MAA2HG.

Identificar las resistencias que controlan la corriente de LEDs: PR47, PR48, PR49, PR50 y PR51.

Tomar en cuenta que 4 resistencias son de 15 ohm y una es de 100 ohm.

La reforma indicada consiste en retirar PR47 y PR48 de 15 ohm cada una.

Luego verificar brillo y corriente para dejar un nivel aceptable de funcionamiento.

Nota: La modificación es tentativa y queda a criterio del técnico. Menor corriente también implica menor brillo.

En esta plataforma se repite el mismo método de acceso técnico para lectura y configuración interna.

Con el cursor sobre Contraste en Imagen, marcar 9 7 3 5 para abrir Menú Fábrica.

En la misma ruta, usar 1 9 5 0 para ingresar a Menú Diseño.

Para entrar a Menú Servicio, ir otra vez a Imagen > Contraste y pulsar 9 7 0 5.

Nota: Conviene registrar valores originales antes de tocar opciones de panel, audio o geometría.

En esta plataforma, el Project ID define qué marca y qué panel tomará como referencia el firmware.

Abrir el menú de Service desde Menú > Imagen, posicionado sobre Contraste, usando 1 9 5 0.

Ingresar al apartado Project ID.

Elegir la ID correcta según panel y modelo.

Guardar con OK y apagar el equipo.

Tomar nota del valor original antes de modificarlo.

Si por error queda sin imagen, recuperar con 062598 + MENU + xxx.

Nota: Un seteo incorrecto puede producir imagen invertida, fuera de escala o ausencia total de imagen.

Para la powerboard T12NW / 40-T12NW2-PWE2LG se publicó el mismo criterio de reforma sobre resistencias del backlight.

Ubicar las resistencias involucradas: PR47, PR48, PR49, PR50 y PR51.

Tener en cuenta que hay 4 resistencias de 15 ohm y 1 resistencia de 100 ohm.

Retirar PR47 y PR48 de 15 ohm cada una.

Verificar brillo y corriente para dejar un nivel aceptable en funcionamiento.

Nota: Reducir corriente puede extender la vida del backlight, pero también bajar el brillo final de la pantalla.
