HITACHI CDH-LE504KSMART21

Descargas HITACHI CDH-LE504KSMART21: firmware USB, diagramas, manuales service y datos de memoria eMMC (PDF/ZIP/RAR)

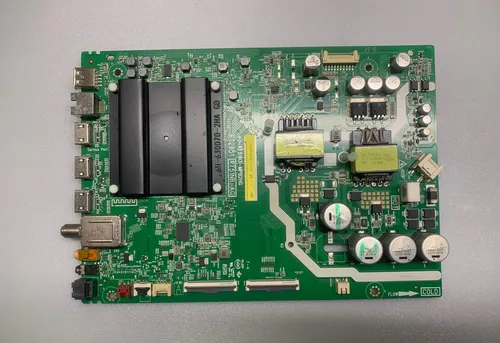

Marca: HITACHI Modelo: CDH-LE504KSMART21 Placa: 40-RT51N3-MPB2HG Chasis: RT2851 / RT51NB-AG Project ID: 721
HITACHI CDH-LE504KSMART21
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales service y datos de memoria
  • Actualización de Firmware por USB — HITACHI CDH-LE504KSMART21 (Android 9)
  • Actualización de Firmware por USB — HITACHI CDH-LE504KSMART21 (Android 11)
  • Firmware — Instalación forzada por USB — HITACHI CDH-LE504KSMART21 (Android 9)
  • Firmware — Instalación forzada por USB — HITACHI CDH-LE504KSMART21 (Android 11)
  • Actualización de Firmware por USB — RT51NB-AG / 40-RT51N3-MPB2HG (Android 9)
  • Actualización de Firmware por USB — RT51NB-AG / 40-RT51N3-MPB2HG (Android 11)
  • Firmware — Instalación forzada USB — RT51NB-AG / 40-RT51N3-MPB2HG (Android 9)
  • Firmware — Instalación forzada USB — RT51NB-AG / 40-RT51N3-MPB2HG (Android 11)
  • Diagrama — MainBoard + PowerBoard 40-RT51N3-MPB2HG
  • Manual Service — 50UHD RT51NB-AG
  • Manual Service — 55UHD RT51NB-AG
  • Datos de Memoria / DUMP — eMMC 40-RT51N3-MPB2HG (HITACHI CDH-LE504KSMART21)
Información técnica
Información técnica HITACHI CDH-LE504KSMART21
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
HITACHI
CDH-LE504KSMART21
Modelo
CDH-LE504KSMART21
Chasis
RT2851 / RT51NB-AG
Matriz
TCL
Control remoto
RC901V / RC802N
Modelo compatible
TCL L50P615 · RCA AND50FXUHD · HITACHI CDH-LE504KSMART21
Placas y conectividad
MainBoard + PowerBoard
40-RT51N3-MPB2HG
Panel Display
TCL LVU500NDEL HS9W02 V9 · CHOT CV500U2-L02 CELL · 40904-001090 · 3840×2160 · UHD · 60Hz · 10Bits
Project ID
721 · Panel 40904-001090
Manual de Usuario
Sin Info: por el momento

Documentación técnica

Diagrama — MainBoard + PowerBoard 40-RT51N3-MPB2HG
40-RT51N3-MPB2HG
1.49 MiB Descargado 515 veces Descarga VIP
Manual Service — 50UHD RT51NB-AG
Manual_Service_50UHD_RT51NB-AG
4.12 MiB Descargado 361 veces Descarga VIP
Manual Service — 55UHD RT51NB-AG
Manual_Service_55UHD_RT51NB-AG
4.12 MiB Descargado 236 veces Descarga VIP
Nota: comparar siempre la revisión real de placa con la documentación antes de intervenir etapas de fuente o mainboard.

Firmware por USB — RT51NB-AG / HITACHI CDH-LE504KSMART21 (Actualización + Forzado)

Actualización de firmware por USB

HITACHI CDH-LE504KSMART21 — Actualización de Firmware por USB

Actualización local desde menú del sistema
Instrucciones

Instrucciones de actualización con pendrive

  • Descargar el paquete de firmware correspondiente a la versión de Android del equipo.
  • No descomprimir el archivo: copiar el .zip directamente a un pendrive.
  • Conectar el dispositivo USB en el televisor.
  • Entrar en Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Aceptar la actualización y esperar hasta que finalice el proceso.
  • Este método conserva aplicaciones instaladas y archivos personales del usuario.

Este procedimiento se ejecuta desde el menú del sistema y está pensado para actualización normal por USB.

  • V8-R851T02-LF1V660.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • V8-R851T02-LF1V728.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

HITACHI CDH-LE504KSMART21 — Instalación Forzada de Firmware por USB

Carga forzada mediante update.img
Instrucciones

Guía de instalación forzada con pendrive

  • Descargar el archivo de firmware y descomprimirlo antes de comenzar.
  • Copiar el archivo update.img dentro de un pendrive.
  • Conectar el pendrive al puerto USB del televisor.
  • Desenchufar el TV de la red eléctrica y esperar aproximadamente 30 segundos.
  • Mantener presionado el botón de encendido del equipo mientras se vuelve a conectar a la red.
  • Soltar el botón cuando el LED de encendido comience a parpadear.
  • El televisor debe entrar en modo de descarga e iniciar la instalación automáticamente.
  • No apagar el equipo durante el proceso; al finalizar, realizar la configuración inicial del sistema.

La instalación forzada se usa cuando hace falta cargar el sistema desde arranque. Cualquier corte de energía puede corromper el proceso.

  • R851T02_Update9.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • R851T02_Update11.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RT51NB-AG / 40-RT51N3-MPB2HG — Actualización de Firmware por USB

Carga local de firmware para la plataforma RT2851
Instrucciones

Procedimiento de actualización normal por USB

  • Seleccionar el firmware correcto para esta plataforma y descargar el paquete según la versión de Android.
  • Dejar el archivo comprimido sin extraer y copiarlo al pendrive.
  • Insertar el USB en el televisor antes de iniciar la búsqueda local.
  • Abrir la ruta Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Confirmar la operación y aguardar hasta que el televisor complete la carga.
  • En esta modalidad se mantienen las aplicaciones y los archivos personales almacenados en el equipo.

Este método corresponde a actualización estándar desde el software del televisor, sin necesidad de forzar arranque por USB.

  • V8-R851T02-LF1V660.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • V8-R851T02-LF1V728.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RT51NB-AG / 40-RT51N3-MPB2HG — Firmware / Instalación Forzada USB

Procedimiento de recuperación con update.img
Instrucciones

Pasos de carga forzada mediante pendrive

  • Bajar el firmware indicado para la placa y descomprimir el contenido del paquete.
  • Ubicar el archivo update.img y copiarlo al pendrive.
  • Conectar el USB al equipo antes de aplicar energía.
  • Retirar el TV de la red y dejarlo sin alimentación durante unos 30 segundos.
  • Con el botón de encendido apretado, volver a enchufar el televisor.
  • Cuando el LED empiece a titilar, soltar el botón de power.
  • El televisor ingresará al modo de descarga y comenzará la instalación en forma automática.
  • No cortar la energía durante la grabación; después de terminar, completar la configuración de inicio.

La secuencia forzada está orientada a recuperación por USB. Conviene usar un pendrive limpio y no interrumpir el arranque.

  • R851T02_Update9.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • R851T02_Update11.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — HITACHI CDH-LE504KSMART21
Datos eMMC extraídos con zócalo en RT809H para la placa 40-RT51N3-MPB2HG.
DUMP eMMC RT809H 40-RT51N3-MPB2HG

Archivos de memoria — 40-RT51N3-MPB2HG

Paquete eMMC dividido en varias partes RAR. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
40-RT51N3-MPB2HG.part01.rar
Tamaño: 1 GiB
Descargado 0 veces
Descarga disponible a miembros con suscripción activa
40-RT51N3-MPB2HG.part02.rar
Tamaño: 1 GiB
Descargado 0 veces
Descarga disponible a miembros con suscripción activa
40-RT51N3-MPB2HG.part03.rar
Tamaño: 1 GiB
Descargado 0 veces
Descarga disponible a miembros con suscripción activa
40-RT51N3-MPB2HG.part04.rar
Tamaño: 1 GiB
Descargado 0 veces
Descarga disponible a miembros con suscripción activa
40-RT51N3-MPB2HG.part05.rar
Tamaño: 1 GiB
Descargado 0 veces
Descarga disponible a miembros con suscripción activa
40-RT51N3-MPB2HG.part06.rar
Tamaño: 982.37 MiB
Descargado 0 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — HITACHI CDH-LE504KSMART21

PROCEDIMIENTO
Sin instrucciones de paso por el momento. Solo se informó que los datos eMMC fueron extraídos con zócalo en RT809H.
NOTA TÉCNICA

Datos: En HITACHI CDH-LE504KSMART21, un dump es una imagen de memoria que se escribe “cruda” al chip. Sirve para reparar corrupción profunda del software, por ejemplo boot dañado, logo fijo o reinicios, cuando un firmware por USB ya no alcanza.

Soporte y aportes — HITACHI CDH-LE504KSMART21
Menú Service • Reset • Salir Modo M • Aporte técnico RT51NB-AG
Service TV Reset TV Service RT51 Modo M Reset RT51 Aporte

Menú Service / Modo Servicio / Modo Fábrica — HITACHI CDH-LE504KSMART21

Cambiar parámetros internos sin conocer la función de cada ajuste puede provocar fallas permanentes. Acceder solo con criterio técnico.

Ingresar a MENU / CONFIGURACION con el botón de engranaje del control remoto.
Abrir IMAGEN, entrar en AJUSTES AVANZADOS y luego ir a AJUSTES DE BRILLO.
Posicionarse sobre Contraste y marcar 1 9 5 0 para abrir el Menú Principal.
Sobre esa misma ruta, usar la secuencia 9 7 3 5 para entrar al Menú Fábrica.
Si se necesita el Menú Servicio, repetir la operación y presionar 9 7 0 5.

Nota: Antes de modificar valores, conviene anotar los parámetros originales para poder restaurarlos si algo queda mal.

Reset / Restaurar a Valores de Fábrica — HITACHI CDH-LE504KSMART21

El restablecimiento borra datos del usuario y devuelve el equipo al estado inicial de fábrica.

Entrar al MENU con el botón de engranaje del control remoto.
Ir a MAS AJUSTES > PREFERENCIAS DEL DISPOSITIVO > RECUPERAR.
Elegir RESTABLECER ESTADO DE FABRICA.
Seleccionar BORRAR TODO.
Ingresar el PIN 1234 y confirmar con ACEPTAR.
Esperar el reinicio del televisor y completar nuevamente la configuración inicial.

Nota: Este reset elimina la configuración guardada del usuario y deja el sistema como al salir de fábrica.

Menú Service / Modo Servicio / Modo Fábrica — RT51NB-AG / 40-RT51N3-MPB2HG

En esta plataforma la entrada a los menús técnicos usa la misma ruta de imagen y cambia según el código numérico aplicado sobre el ajuste de contraste.

Abrir MENU / CONFIGURACION desde el control remoto.
Entrar en IMAGEN, seguir a AJUSTES AVANZADOS y después a AJUSTES DE BRILLO.
Ubicado en Contraste, marcar 1950 para abrir el Menú Principal.
Si lo que se busca es el Menú Fábrica, usar el código 9735.
Para ingresar al Menú Servicio, repetir la secuencia sobre contraste y marcar 9705.

Nota: La plataforma RT51NB-AG comparte accesos técnicos con equipos equivalentes; aun así, no conviene alterar valores sin respaldo previo.

Desactivar Modo Service / Factory Hotkey / Salir Modo M — RT51NB-AG

Este procedimiento se usa cuando el equipo muestra el indicador técnico en la esquina inferior izquierda de la pantalla.

Encender el televisor.
Verificar si aparece el cartel intermitente en el vértice inferior izquierdo; si no aparece, el modo service ya está desactivado.
Presionar la tecla RETURN.
En ese momento se abre el menú de service.
Presionar la flecha Derecha.
Ubicar el cursor en la opción Factory Menu y entrar con OK.
Buscar Factory Hotkey y cambiar ese parámetro a DES usando la flecha derecha.
Salir presionando EXIT.

Nota: Al dejar Factory Hotkey en DES, el indicador técnico deja de mostrarse en pantalla.

Reset / Restaurar a Valores de Fábrica — RT51NB-AG / 40-RT51N3-MPB2HG

En la plataforma RT51NB-AG el borrado total se realiza desde el menú de usuario y requiere confirmar PIN.

Entrar al menú principal usando el botón de engranaje del control remoto.
Avanzar por MAS AJUSTES > PREFERENCIAS DEL DISPOSITIVO > RECUPERAR.
Seleccionar la opción RESTABLECER ESTADO DE FABRICA.
Elegir BORRAR TODO para iniciar el reseteo completo.
Confirmar con el PIN 1234 y aceptar la operación.
Después del reinicio será necesario rehacer la configuración inicial del equipo.

Nota: El reseteo de fábrica elimina datos y ajustes previos del usuario, por lo que conviene hacerlo solo cuando realmente sea necesario.

Aporte técnico — AR402 = 680 ohm (RT51NB-AG / 40-RT51N3-MPB2HG)

Se registró un aporte puntual de comunidad para una placa con daño por ingreso de agua y etapas comprometidas.

El valor informado para el componente AR402 es 680 ohm.

Nota: Este dato fue aportado como referencia de reparación sobre la plataforma RT51NB-AG. Siempre conviene validar serigrafía, revisión de placa y estado del circuito antes de reemplazar componentes.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
