HITACHI CDH-LE50SMART02

Descargas HITACHI CDH-LE50SMART02: firmware USB, diagramas, manuales y datos de memoria (PDF/ZIP/RAR)

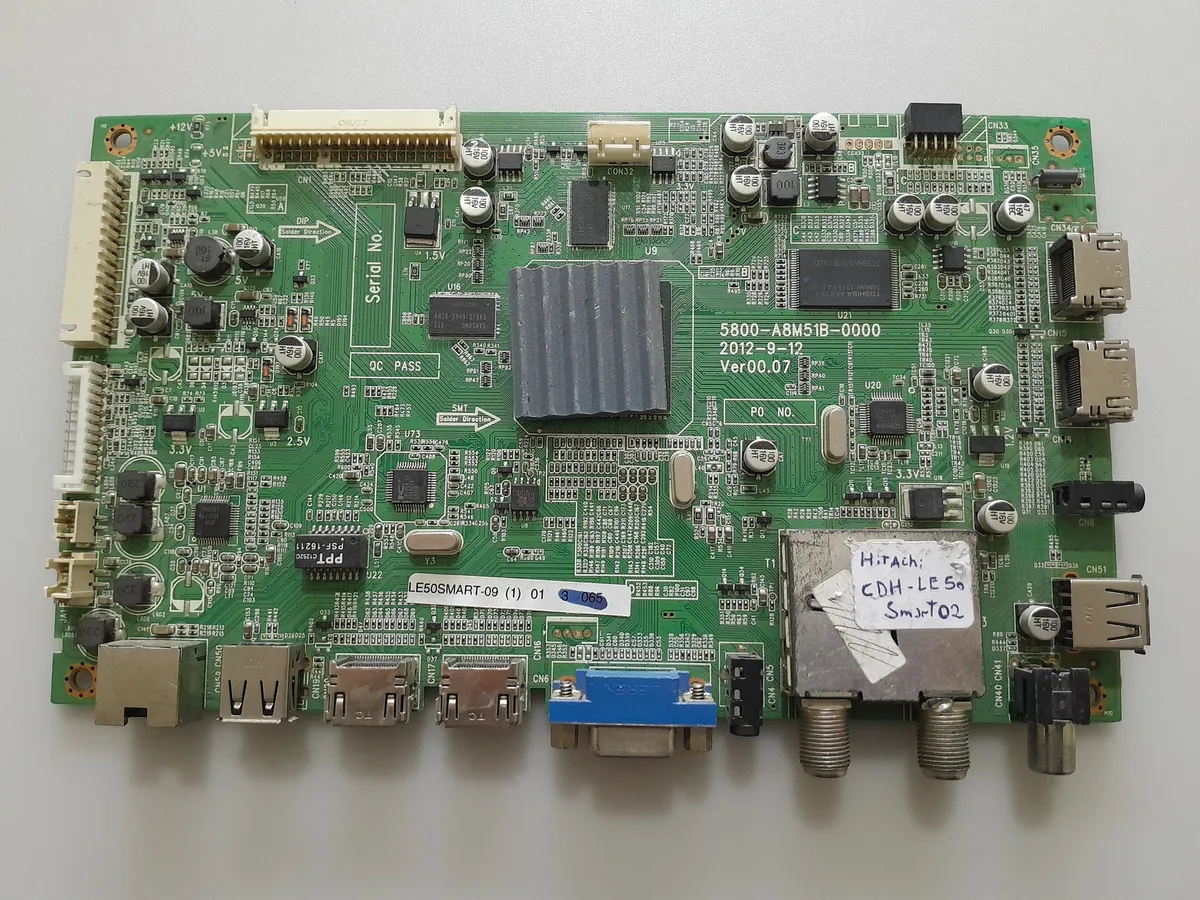

Marca: HITACHI Modelo: CDH-LE50SMART02 Placa: 5800-A8M51B-0000 Chasis: 8M51B
HITACHI CDH-LE50SMART02
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y memorias
  • Firmware por USB — HITACHI CDH-LE50SMART02 para equipo bloqueado o sin imagen (Serie 658795 a 659658)
  • Firmware por USB — HITACHI CDH-LE50SMART02 para equipo bloqueado o sin imagen (Serie 674133 a 777512)
  • Diagrama de MainBoard — 5800-A8M51B-0000
  • Diagrama de PowerBoard — 5800-P47ELL-W000 (168P-P47ELL-W2)
  • Manual de Usuario — HITACHI CDH-LE50SMART02
  • Manual Service — HITACHI CDH-LE50SMART02
  • Manual Service — 8M51B
  • Datos de Memoria Flash — HITACHI CDH-LE50SMART02
  • Datos de Memoria SPI — 8M51B / 5800-A8M51B-0000
Información técnica
Información técnica HITACHI CDH-LE50SMART02
Datos técnicos y documentación técnica disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
HITACHI
CDH-LE50SMART02
Modelo
CDH-LE50SMART02
Chasis
8M51B
Matriz
SKYWORTH
Control remoto
467JV
SoC
MSD6329SV
SPI Flash
MX25L1606E
NAND Flash
H27U2G8F2CTR
EEPROM
AT24C32
Placas y conectividad
MainBoard
5800-A8M51B-0000
PowerBoard
5800-P47ELL-W000 (168P-P47ELL-W2)
Panel Display
SKYWORTH REL500FY (AD0-000) · SKYWORTH REL500FY (AD0-200)
Tuner
TDSK-T070F

Documentación técnica

Manual de Usuario — HITACHI CDH-LE50SMART02
Manual_Usuario_CDH-LE50SMART02
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Manual Service — HITACHI CDH-LE50SMART02
Manual_Service_CDH-LE50SMART02
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Diagrama — 5800-A8M51B-0000
5800-A8M51B-0000
528.8 KiB Descargado 878 veces Descarga disponible a miembros con suscripción activa
Manual Service — 8M51B
Manual_Service_8M51B
3.65 MiB Descargado 3246 veces Descarga disponible a miembros con suscripción activa
Diagrama — 5800-P47ELL-W000 (168P-P47ELL-W2)
5800-P47ELL-W000_(168P-P47ELL-W2)
88.92 KiB Descargado 1710 veces Descarga disponible a miembros con suscripción activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes en el televisor.

Firmware por USB — 8M51B / HITACHI CDH-LE50SMART02 (logo o sin imagen)

Firmware por USB

HITACHI CDH-LE50SMART02 — Actualización de firmware por USB

Equipo con logo en pantalla, bloqueado o sin imagen
Instrucciones

Instrucciones de actualización por USB con pendrive

  • Revisar la etiqueta trasera del televisor y anotar los últimos seis dígitos del número de serie.
  • Descargar el firmware que corresponda al rango exacto de serie del equipo.
  • Formatear un pendrive en FAT32 antes de copiar el archivo de actualización.
  • Descomprimir el paquete descargado y copiar el archivo MstarUpgrade.bin al USB.
  • Conectar el pendrive en el puerto USB del televisor.
  • Mantener presionada la tecla VOL+ del TV y encender el equipo usando el control remoto.
  • Cuando aparezca en pantalla la leyenda Upgrading software, soltar la tecla VOL+.
  • Esperar a que la actualización termine sin interrumpir la alimentación del equipo.
  • Una vez finalizado el proceso, el televisor pasará automáticamente a Stand by.

Antes de sospechar una falla de placas, se recomienda probar la actualización de firmware correcta según el número de serie. Cargar un archivo que no corresponda puede dejar el equipo inestable.

  • 658795-659658.zip (95.05 MiB) (Descargado 191 veces)
    Descarga disponible a miembros con suscripción activa
  • 674133-777512.zip (95.05 MiB) (Descargado 311 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria flash
Datos de Memoria Flash — HITACHI CDH-LE50SMART02
Archivo de memoria para regrabación cuando el software interno queda dañado o el equipo no logra iniciar correctamente.
DUMP FLASH MEMORIA CDH-LE50SMART02

Archivos de memoria — HITACHI CDH-LE50SMART02

Archivo de memoria flash detectado para esta variante de firmware. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
CDH-LE50SMART02 MX25L1605B..zip
Tamaño: 414.67 KiB
Descargado 154 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — HITACHI CDH-LE50SMART02

PROCEDIMIENTO
Sin instrucciones de paso por el momento.
NOTA TÉCNICA

DATOS: En HITACHI CDH-LE50SMART02, un dump es una imagen de memoria que se escribe directamente sobre el chip cuando el televisor queda bloqueado por software. Sirve para recuperar arranque, configuración básica y partes del sistema cuando una actualización normal por USB ya no alcanza.

Dump memoria SPI
Datos de Memoria SPI — 8M51B / 5800-A8M51B-0000
Archivo SPI compartido para la mainboard 8M51B, útil en tareas de recuperación por reprogramación externa.
SPI DUMP 8M51B MEMORIA

Archivos de memoria — 8M51B / 5800-A8M51B-0000

Archivo SPI publicado como aporte para esta plataforma. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
SPI.rar
Tamaño: 417.14 KiB
Descargado 0 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — 8M51B

PROCEDIMIENTO
Sin instrucciones de paso por el momento.
NOTA TÉCNICA

DATOS: En HITACHI CDH-LE50SMART02, el dump SPI se usa como respaldo o imagen de rescate para volver a cargar el contenido de la memoria cuando la placa no inicia. Es una recuperación de bajo nivel: se escribe con programador sobre el chip y no depende de que el TV acepte un firmware por USB.

Soporte y aportes — HITACHI CDH-LE50SMART02
Menú Service • 8M51B • Wi-Fi • Red cableada • Browser • Backlight • Fuente
Service TV Service 8M51B Wi-Fi LAN Browser Backlight Fuente

Menú Service — HITACHI CDH-LE50SMART02

Cambiar configuraciones del menú de servicio sin conocer su función puede provocar daños permanentes en el televisor.

Presionar el botón SOURCE.
Ingresar la secuencia 3 1 9 5 para abrir el menú de servicio.

Nota: Acceder sólo si estás capacitado para trabajos de reparación y registrá los valores antes de modificarlos.

Modo Fábrica / Service OSD — 8M51B

Instructivo publicado para chasis 8M51B con acceso al Factory/Service OSD Menus.

Encender el televisor.
Seleccionar el modo CATV.
Presionar SOURCE.
Ingresar la secuencia 3 1 9 5.
Entrar a Factory/Service OSD Menus.
Para salir del modo de fábrica, pulsar power off.

Nota: Este método amplía el acceso al menú técnico del chasis 8M51B; no hagas cambios a ciegas.

Configuración de red Wi-Fi — HITACHI CDH-LE50SMART02

Conectar el adaptador inalámbrico (dongle) en el puerto USB del televisor.
Presionar HOME, entrar en AJUSTES y confirmar con OK.
Abrir Configuración de Red y desplazarse a la derecha hasta la opción Red Wi-Fi.
Bajar hasta Wi-Fi Interruptor, elegir Encender, confirmar con OK y salir de esa opción con MENU.
Ir a Redes Wi-Fi y seleccionar la red inalámbrica disponible.
Si la conexión requiere clave, entrar en CONTRASEÑA y presionar OK para ingresarla.
Usar la tecla correspondiente para desplegar el teclado en pantalla y presionar MENU cuando quieras volver a ocultarlo.
Presionar el botón azul del control para iniciar la conexión a la red Wi-Fi.

Nota: El procedimiento publicado depende de usar un adaptador Wi-Fi USB compatible con el equipo.

Configuración de red por cable — HITACHI CDH-LE50SMART02

Conectar el cable de red al puerto LAN del televisor.
Presionar HOME para ingresar al menú principal.
Entrar en AJUSTES y confirmar con OK.
Moverse a la derecha hasta Configuración de la red y abrir esa sección.
Bajar a la opción Configuración dentro de la red cableada.
Seleccionar Conectar para comprobar el estado de la conexión por cable.

Nota: Este método corresponde a la configuración de red cableada desde el menú interno del TV.

Menú Browser — HITACHI CDH-LE50SMART02

Comandos publicados para el navegador del equipo.

MENU abre o cierra el teclado en pantalla, mientras que EXIT permite salir del navegador.
Las teclas CH+ / CH- se usan para subir o bajar dentro de la página.
El Botón 1 avanza a la página siguiente y el Botón 2 vuelve a la página anterior.
El Botón 3 detiene la carga de la página actual y el Botón 4 la actualiza nuevamente.
El Botón 5 lleva directamente a la página de inicio del navegador.
El Botón 6 abre la página de configuración del sistema.
El Botón 7 muestra el historial de navegación guardado.
El Botón 8 añade la página a favoritos y el Botón 9 abre el administrador de favoritos.

Nota: Este apartado corresponde a funciones del navegador interno y sus accesos directos desde el control.

Backlight / 24V elevado — 5800-P47ELL-W000

Caso reportado: después de unos segundos la pantalla queda negra, sigue el audio y la salida de 24V sube hasta aproximadamente 26V.

Controlar si la línea de 12V se mantiene estable durante la falla.
Medir la salida de 24V y verificar si sube cuando se apaga la iluminación.
Revisar el estado de los LEDs del panel y del driver LED, porque una protección puede cortar el backlight.
Comprobar la regulación de fuente formada por U4 = TL431 y la red R34, R39, R46.
Verificar las protecciones ZD3 = 6.2V, ZD4 = 13V y ZD5 = 27V.

Nota: Se indicó que si la tensión de 24V supera aproximadamente 27.6V se activa la protección y la fuente principal se frena. La sospecha principal apunta a LEDs o al driver del backlight.

Aporte técnico: fuente sin tensión en secundario — 5800-P47ELL-W000

Aporte publicado para una falla donde la fuente no entrega ninguna tensión en el secundario.

Reemplazar el integrado del primario TEA1753T.
Cambiar la resistencia R115 de 10K y volver a comprobar si reaparecen las tensiones del secundario.

Nota: Este aporte fue compartido como solución concreta para esa falla puntual de la fuente.
