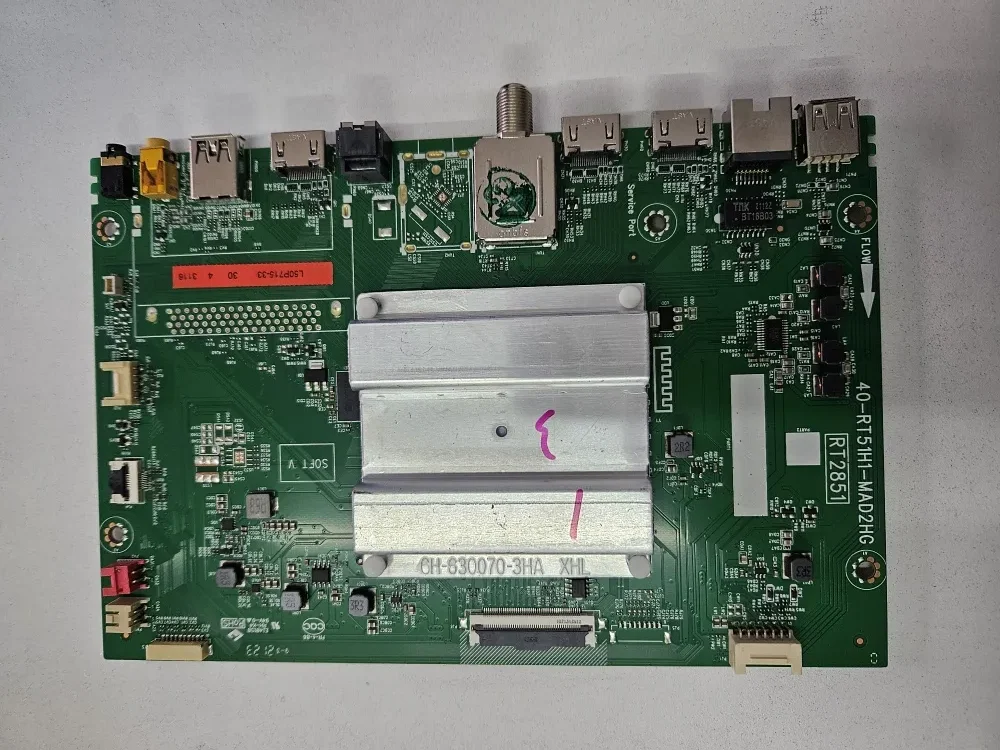

HITACHI CDH-LE554KSMART22

Descargas HITACHI CDH-LE554KSMART22: firmware USB, diagramas, manuales y datos de memoria eMMC

Marca: HITACHI Modelo: CDH-LE554KSMART22 Chasis: RT51HB-LA MainBoard: 40-RT51H1-MAD2HG PowerBoard: 40-T12NW2-PWE2LG
HITACHI CDH-LE554KSMART22
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y memoria eMMC
  • Actualización de Firmware por USB — HITACHI CDH-LE554KSMART22 (Android 9)
  • Actualización de Firmware por USB — HITACHI CDH-LE554KSMART22 (Android 11)
  • Firmware — Instalación forzada por USB HITACHI CDH-LE554KSMART22 (Android 9)
  • Firmware — Instalación forzada por USB HITACHI CDH-LE554KSMART22 (Android 11)
  • Diagrama de MainBoard — 40-RT51H1-MAD2HG
  • Diagrama de PowerBoard — 40-T12NW2-PWE2LG
  • Manual de Usuario — HITACHI CDH-LE554KSMART22
  • Manual Service / Chasis — RT51HB-LA (50UHD)
  • Manual Service / Chasis — RT51HB-LA (55UHD)
  • Manual Service / Chasis — RT51HB-LA (65UHD)
  • Datos de Memoria / DUMP — RT51HB-LA / 40-RT51H1-MAD2HG (Programador RT809H)
  • Datos de Memoria / DUMP — RT51HB-LA / 40-RT51H1-MAD2HG (Programador AU6438BS)
Información técnica
Información técnica HITACHI CDH-LE554KSMART22
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
HITACHI
Modelo
CDH-LE554KSMART22
Chasis
RT51HB-LA
Matriz
TCL
Control remoto
RC802V / RC802N
Modelo compatible
TCL L55P715 · HITACHI CDH-LE554KSMART22
Project ID
496 · Panel 08-55V8300-LPM006C
SoC / MainChip
REALTEK RTD2851
Placas y conectividad
MainBoard
40-RT51H1-MAD2HG
PowerBoard
40-T12NW2-PWE2LG
Wifi
07-MT7638-MA0G
Panel Display
CSOT ST5461D12-4 CELL · T-CON ST5461D13-2-C-2 · 3840×2160 · UHD · 10Bit · V-by-One 8 lane · 51 pins · 12.0V

Documentación técnica

Manual de Usuario — HITACHI CDH-LE554KSMART22
Manual_Usuario_CDH-LE554KSMART22
1.92 MiB Descargado 6 veces Descarga disponible a miembros con suscripción activa
Diagrama — 40-RT51H1-MAD2HG
40-RT51H1-MAD2HG
1.39 MiB Descargado 547 veces Descarga disponible a miembros con suscripción activa
Diagrama — 40-T12NW-PWA2LG
40-T12NW-PWA2LG
137.52 KiB Descargado 384 veces Descarga disponible a miembros con suscripción activa
Manual Service / Chasis — RT51HB-LA (50UHD)
Chasis_RT51HB-LA_50UHD
4.58 MiB Descargado 990 veces Descarga disponible a miembros con suscripción activa
Manual Service / Chasis — RT51HB-LA (55UHD)
Chasis_RT51HB-LA_55UHD
4.21 MiB Descargado 59 veces Descarga disponible a miembros con suscripción activa
Manual Service / Chasis — RT51HB-LA (65UHD)
Chasis_RT51HB-LA_65UHD
4.54 MiB Descargado 280 veces Descarga disponible a miembros con suscripción activa
Nota: verificar coincidencia de chasis, panel, mainboard y fuente antes de usar un diagrama, manual o archivo técnico.

Firmware por USB — HITACHI CDH-LE554KSMART22 / RT51HB-LA (Actualización + Forzado)

Actualización de firmware por USB

HITACHI CDH-LE554KSMART22 — Actualización de Firmware por USB

Instalación local desde pendrive
Instrucciones

Instrucciones de actualización local con pendrive

  • Descargar el firmware correspondiente y mantener el archivo en formato .zip, sin descomprimir.
  • Copiar el paquete descargado al pendrive.
  • Conectar la memoria USB al puerto del televisor.
  • Entrar a Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Aceptar el proceso y esperar hasta que la instalación finalice.
  • Este método conserva las aplicaciones instaladas y los archivos personales del equipo.

La entrada publicada corresponde a una actualización local del sistema desde USB, sin extracción previa del archivo.

  • V8-R851T02-LF1V660.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • V8-R851T02-LF1V728.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

HITACHI CDH-LE554KSMART22 — Instalación Forzada de Firmware por USB

Carga forzada mediante update.img
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descargar el firmware y descomprimir el paquete antes de usarlo.
  • Copiar el archivo update.img a un pendrive.
  • Conectar el pendrive al televisor.
  • Desenchufar el TV y esperar aproximadamente 30 segundos.
  • Mantener presionado el botón de encendido del equipo mientras se vuelve a conectar a la energía.
  • Soltar el botón cuando el LED de encendido empiece a parpadear.
  • El televisor debe ingresar en modo de descarga y comenzar la instalación automáticamente.
  • No apagar el TV ni cortar la alimentación durante el proceso.
  • Al finalizar, realizar nuevamente la configuración inicial del equipo.

El método forzado se usa desde arranque y requiere la imagen update.img cargada en el USB.

  • R851T02_Update9.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • R851T02_Update11.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RT51HB-LA / RT2851 — Actualización de Firmware por USB

Paquete local para mainboard 40-RT51H1-MAD2HG
Instrucciones

Guía de carga local del firmware por USB

  • Bajar la versión de firmware necesaria y dejar el archivo en formato .zip, sin extraerlo.
  • Pasar ese archivo al pendrive.
  • Insertar la memoria USB en el televisor.
  • Abrir Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Aceptar la actualización y aguardar la finalización del proceso.
  • La publicación indica que el contenido del usuario permanece intacto luego de esta actualización.

Esta entrada vuelve a documentar el método de actualización local para la plataforma RT51HB-LA / RT2851.

  • V8-R851T02-LF1V660.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • V8-R851T02-LF1V728.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RT51HB-LA / RT2851 — Firmware / Instalación Forzada USB

Recuperación forzada para 40-RT51H1-MAD2HG
Instrucciones

Procedimiento de arranque forzado desde USB

  • Descargar el firmware y extraer el contenido antes de preparar el pendrive.
  • Copiar la imagen update.img a la memoria USB.
  • Conectar el pendrive al televisor.
  • Retirar la alimentación del equipo y esperar unos 30 segundos.
  • Mantener presionado el botón de encendido del TV mientras se vuelve a enchufar.
  • Cuando el LED de power parpadee, soltar el botón.
  • El equipo debería entrar a modo descarga y comenzar la instalación por sí solo.
  • No cortar la energía ni apagar el TV durante la escritura del firmware.
  • Después de terminar, rehacer las configuraciones de inicio del televisor.

Esta segunda publicación repite el método de recuperación forzada para la misma plataforma y versiones de firmware.

  • R851T02_Update9.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • R851T02_Update11.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — RT51HB-LA / 40-RT51H1-MAD2HG
Archivos eMMC para regrabación con programador y referencia de conexión PinOut para esta plataforma.
DUMP PINOUT eMMC RT51HB-LA

Archivos de memoria — RT51HB-LA / 40-RT51H1-MAD2HG

Descargas disponibles para regrabar la memoria eMMC de esta mainboard. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
RT51HB-LA_EMMC_RT809H.rar
Tamaño: 1.44 GiB
Descargado 57 veces
Descarga disponible a miembros con suscripción activa
RT51HB-LA_EMMC_AU6438BS.part1.rar
Tamaño: 2 GiB
Descargado 15 veces
Descarga disponible a miembros con suscripción activa
RT51HB-LA_EMMC_AU6438BS.part2.rar
Tamaño: 1.63 GiB
Descargado 16 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de DUMP / PinOut — RT51HB-LA / 40-RT51H1-MAD2HG

PROCEDIMIENTO
Para la versión AU6438BS hay que descargar todas las partes del conjunto antes de descomprimir.
El archivo se debe extraer con WINRAR.
Seleccionar el primer archivo del conjunto y usar la opción extraer aquí.
Para el programador RT809H se utiliza el archivo único publicado para esa variante.
Conexión PinOut: Sin Info: por el momento.
NOTA TÉCNICA

Nota: En HITACHI CDH-LE554KSMART22, un dump es una imagen de memoria que se escribe directamente en el chip eMMC cuando el televisor no puede arrancar ni aceptar una actualización normal por USB. Sirve para recuperar equipos con logo fijo, reinicios o corrupción profunda de software, siempre que la falla no sea de hardware.

Soporte y aportes — HITACHI CDH-LE554KSMART22 / RT51HB-LA
Menú Service • Reset • Backlight • Cambio de logo • Aportes técnicos
Service HITACHI Reset HITACHI Backlight HITACHI Service RT51HB Reset RT51HB Logo / Project ID Backlight T12NW

Menú Service / Modo Servicio / Modo Fábrica — HITACHI CDH-LE554KSMART22

Modificar parámetros de fábrica sin conocer su función puede generar daños permanentes en el televisor. Este acceso se utiliza con criterio técnico.

Entrar a MENU / CONFIGURACION con el botón de engranaje del control remoto.
Ir a IMAGEN, luego a AJUSTES AVANZADOS y después a AJUSTES DE BRILLO.
Dejar resaltada la opción Contraste.
Para abrir el Menú Principal, marcar la secuencia 1 9 5 0.
Para entrar al Menú Fábrica, ingresar 9 7 3 5.
Para acceder al Menú Servicio, usar la secuencia 9 7 0 5.

Nota: Las secuencias se ejecutan con el cursor posicionado sobre contraste dentro del submenú de brillo.

Reset / Restaurar a valores de fábrica — HITACHI CDH-LE554KSMART22

El restablecimiento borra la configuración del equipo y lo deja listo para una nueva puesta en marcha.

Abrir el MENU desde el control remoto.
Entrar en MAS AJUSTES.
Ir a PREFERENCIAS DEL DISPOSITIVO y luego a RECUPERAR.
Seleccionar RESTABLECER ESTADO DE FABRICA.
Elegir BORRAR TODO, colocar el PIN 1234 y confirmar con ACEPTAR.
Cuando el televisor reinicie, realizar la configuración inicial otra vez.

Nota: Este reset elimina datos del usuario y devuelve el sistema a su estado de fábrica.

Bajar corriente a LEDs / Backlight — HITACHI CDH-LE554KSMART22

Identificar las resistencias de control de corriente de LEDs: PR47, PR48, PR49, PR50 y PR51.
En ese conjunto hay cuatro resistencias de 15 ohm y una resistencia de 100 ohm.
La reforma indicada consiste en retirar PR47 y PR48, ambas de 15 ohm.
Luego evaluar el nivel de brillo y la corriente de backlight para dejar un valor aceptable en el equipo.

Nota: La modificación es tentativa y queda a criterio del técnico. Reducir corriente también reduce el brillo del backlight.

Menú Service / Modo Servicio / Modo Fábrica — RT51HB-LA / RT2851

La plataforma RT51HB-LA publica el mismo acceso técnico para diagnóstico interno y ajustes de servicio.

Ingresar a MENU / CONFIGURACION con el control remoto.
Abrir IMAGEN, después AJUSTES AVANZADOS y luego AJUSTES DE BRILLO.
Posicionarse sobre la opción Contraste.
Para ver el Menú Principal, ingresar 1 9 5 0.
Para abrir el Menú Fábrica, usar 9 7 3 5.
Para ingresar al Menú Servicio, marcar 9 7 0 5.

Nota: Aunque coincide con el modelo comercial, esta referencia queda asociada a la plataforma RT51HB-LA / RT2851.

Reset / Restaurar a valores de fábrica — RT51HB-LA / RT2851

En la plataforma RT51HB-LA también se documenta el reinicio completo desde el menú de usuario.

Abrir el MENU con el control remoto.
Entrar en MAS AJUSTES.
Ir a PREFERENCIAS DEL DISPOSITIVO y elegir RECUPERAR.
Seleccionar RESTABLECER ESTADO DE FABRICA.
Elegir BORRAR TODO, ingresar el PIN 1234 y confirmar.
Luego del reinicio, rehacer el procedimiento de configuración inicial del equipo.

Nota: La ruta coincide con la del modelo HITACHI, pero aquí queda documentada como guía de plataforma.

Cambio de marca / logo / Project ID — RT51HB-LA

Aporte técnico publicado para cambiar logo o marca en variantes RCA, HITACHI o TCL usando control remoto TCL RC802N.

Con el TV encendido, usar el control remoto TCL RC802N.
Ingresar la secuencia 062598.
Presionar la tecla gris con las tres líneas horizontales.
Cargar el Project ID correspondiente a la marca y al panel instalado.
Si aparece información pulsante en la parte inferior izquierda, entrar al modo service y desactivar el hotkey pasando de on a off.
Hacer un reset a fábrica luego del cambio.
Completar la reconfiguración de usuario y verificar que el logo o la marca queden aplicados correctamente.

Nota: El aporte fue compartido por comunidad técnica para placas RT51HB-LA compatibles con RCA, HITACHI y TCL.

Bajar corriente a LEDs / Backlight — T12NW / 40-T12NW2-PWE2LG

Revisar el grupo de resistencias que limita la corriente de backlight: PR47, PR48, PR49, PR50 y PR51.
Según la publicación, hay cuatro resistencias de 15 ohm y una de 100 ohm.
La modificación propuesta consiste en retirar PR47 y PR48, ambas de 15 ohm.
Después de la reforma, comprobar el equilibrio entre corriente y brillo para no dejar el backlight excesivamente bajo.

Nota: La reducción de corriente es una práctica tentativa y debe validarse en cada reparación según el brillo final del equipo.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
