HITACHI CDH-LE654KSMART20

Descargas HITACHI CDH-LE654KSMART20: firmware USB, manual service, diagramas, dumps e instructivos técnicos (PDF/ZIP/RAR)

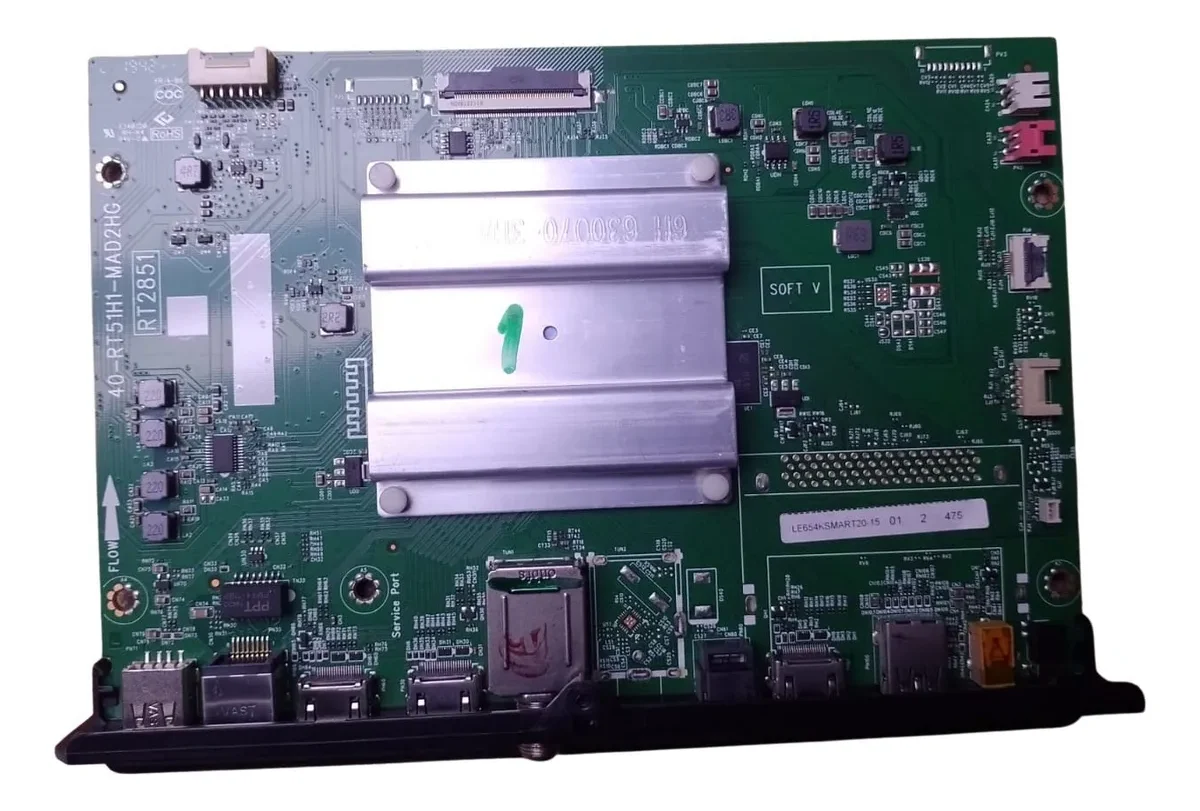

Marca: HITACHI Modelo: CDH-LE654KSMART20 Placa: 40-RT51H1-MAD2HG Chasis: RT51HB-LA
HITACHI CDH-LE654KSMART20
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales y datos de memoria
  • Actualización de Firmware por USB Android 9 — HITACHI CDH-LE654KSMART20
  • Actualización de Firmware por USB Android 11 — HITACHI CDH-LE654KSMART20
  • Firmware — Instalación Forzada por USB Android 9 para HITACHI CDH-LE654KSMART20
  • Firmware — Instalación Forzada por USB Android 11 para HITACHI CDH-LE654KSMART20
  • Actualización de Firmware por USB Android 9 — RT51HB-LA / RT2851 (40-RT51H1-MAD2HG)
  • Actualización de Firmware por USB Android 11 — RT51HB-LA / RT2851 (40-RT51H1-MAD2HG)
  • Firmware — Instalación Forzada por USB Android 9 para RT51HB-LA / RT2851 (40-RT51H1-MAD2HG)
  • Firmware — Instalación Forzada por USB Android 11 para RT51HB-LA / RT2851 (40-RT51H1-MAD2HG)
  • Diagrama de MainBoard — 40-RT51H1-MAD2HG
  • Diagrama de Chasis — RT51HB-LA 50UHD
  • Diagrama de Chasis — RT51HB-LA 55UHD
  • Diagrama de Chasis — RT51HB-LA 65UHD
  • Diagrama de PowerBoard — 40-T12NW2-PWE2LG
  • Diagrama de PowerBoard — 40-L141W4-PWC1CG
  • Diagrama de PowerBoard — 01-L141H4-PWB
  • Diagrama de PowerBoard — 40-L141H4-PWG1CG
  • Manual Service — HITACHI CDH-LE654KSMART20
  • Datos de Memoria / DUMP — HITACHI CDH-LE654KSMART20 (eMMC) para RT809H
  • Datos de Memoria / DUMP — HITACHI CDH-LE654KSMART20 (eMMC) para AU6438BS Parte 1
  • Datos de Memoria / DUMP — HITACHI CDH-LE654KSMART20 (eMMC) para AU6438BS Parte 2
  • Datos de Memoria / DUMP — RT51HB-LA / RT2851 (40-RT51H1-MAD2HG) para RT809H
  • Datos de Memoria / DUMP — RT51HB-LA / RT2851 (40-RT51H1-MAD2HG) para AU6438BS Parte 1
  • Datos de Memoria / DUMP — RT51HB-LA / RT2851 (40-RT51H1-MAD2HG) para AU6438BS Parte 2
Información técnica
Información técnica HITACHI CDH-LE654KSMART20
Datos técnicos, paneles, conectividad y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
HITACHI
CDH-LE654KSMART20
Modelo
CDH-LE654KSMART20
Chasis
RT51HB-LA
Matriz
TCL
Control remoto
RC802V / RC802N
Wifi
07-MT7638-MA0G
Modelo compatible
TCL L65P8M · RCA X65ANDTV
HITACHI CDH-LE654KSMART20
Placas y conectividad
MainBoard
40-RT51H1-MAD2HG
PowerBoard
40-T12NW2-PWE2LG · 40-L141W4-PWC1CG
Panel Display
SAMSUNG LSC650FN04-3/4 CELL (08-65F6000-LPM001K)
3840×2160 · UHD · 8/10Bit
Panel Display
TCL LVU650NDEL CD9W06 V15 / CSOT ST6451D02-A CELL (08-65F6000-LPM006B)
3840×2160 · UHD · 10Bit
Interfaz / Conector
V-by-One 8 lane · 51 pins Connector · 12.0V
Project ID
164 (Panel 08-65F6000-LPM001K)
Project ID
186 (Panel 08-65F6000-LPM006B)
SoC / MainChip
REALTEK RTD2851

Documentación técnica

Manual Service — HITACHI CDH-LE654KSMART20
Sin Info: por el momento
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Diagrama — 40-RT51H1-MAD2HG
40-RT51H1-MAD2HG
1.39 MiB Descargado 549 veces Descarga disponible a miembros con suscripción activa
Manual Service / Chasis — RT51HB-LA 50UHD
Chasis_RT51HB-LA_50UHD
4.58 MiB Descargado 991 veces Descarga disponible a miembros con suscripción activa
Manual Service / Chasis — RT51HB-LA 55UHD
Chasis_RT51HB-LA_55UHD
4.21 MiB Descargado 59 veces Descarga disponible a miembros con suscripción activa
Manual Service / Chasis — RT51HB-LA 65UHD
Chasis_RT51HB-LA_65UHD
4.54 MiB Descargado 280 veces Descarga disponible a miembros con suscripción activa
Diagrama — 40-T12NW2-PWE2LG
40-T12NW-PWA2LG
137.52 KiB Descargado 387 veces Descarga disponible a miembros con suscripción activa
Diagrama — 40-L141W4-PWC1CG
40-L141W4-PWC1CG
514.01 KiB Descargado 87 veces Descarga disponible a miembros con suscripción activa
Diagrama — 01-L141H4-PWB
01-L141H4-PWB
609.06 KiB Descargado 887 veces Descarga disponible a miembros con suscripción activa
Diagrama — 40-L141H4-PWG1CG
40-L141H4-PWG1CG
110.72 KiB Descargado 1317 veces Descarga disponible a miembros con suscripción activa
Nota: revisar panel, project ID y fuente asociados antes de aplicar firmware, manual service o diagramas de esta plataforma.

Firmware por USB — HITACHI CDH-LE654KSMART20 / RT51HB-LA (Actualización + Forzado)

Actualización de firmware por USB

HITACHI CDH-LE654KSMART20 — Actualización de Firmware por USB

Actualización local desde menú del sistema
Instrucciones

Instrucciones de actualización local con pendrive

  • Descargar la versión de firmware que corresponda al equipo.
  • No descomprimir el archivo .zip.
  • Copiar el archivo comprimido en un pendrive.
  • Conectar el pendrive al puerto USB del televisor.
  • Ingresar a Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Aceptar y esperar a que termine la instalación; este método conserva las aplicaciones y archivos personales.

Este método requiere que el televisor aún pueda ingresar al sistema. Si el arranque está dañado, conviene usar la carga forzada por USB.

  • V8-R851T02-LF1V660.zip (ANDROID 9) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • V8-R851T02-LF1V728.zip (ANDROID 11) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

HITACHI CDH-LE654KSMART20 — Instalación Forzada de Firmware por USB

Recuperación desde USB con archivo update.img
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descargar el firmware y descomprimirlo antes de comenzar.
  • Copiar el archivo update.img dentro del pendrive.
  • Conectar el USB al televisor.
  • Desenchufar el equipo y esperar unos 30 segundos.
  • Mantener presionado el botón de encendido mientras se vuelve a conectar a la red eléctrica.
  • Soltar el botón cuando el LED de encendido empiece a parpadear.
  • Esperar a que el TV ingrese en modo de descarga e inicie la instalación.
  • No apagar el televisor durante el proceso.
  • Al finalizar la instalación, volver a realizar la configuración inicial.

La instalación forzada reescribe el sistema desde USB. Si la falla es de fuente, panel o componentes de placa, el firmware no la soluciona.

  • R851T02_Update9.zip (ANDROID 9) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • R851T02_Update11.zip (ANDROID 11) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RT51HB-LA / RT2851 (40-RT51H1-MAD2HG) — Actualización de Firmware por USB

Actualización local compatible con esta plataforma
Instrucciones

Guía de actualización local por USB

  • Bajar el firmware que corresponda a esta versión de placa.
  • Dejar el archivo .zip tal como fue descargado, sin extraerlo.
  • Copiar el paquete comprimido al pendrive.
  • Insertar el pendrive en el puerto USB del televisor.
  • Abrir la ruta Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Aceptar la carga y esperar el final del proceso; las aplicaciones y archivos personales permanecen.

Antes de instalar, conviene verificar panel y project ID. Un archivo incorrecto puede dejar fallas de imagen o de arranque.

  • V8-R851T02-LF1V660.zip (ANDROID 9) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • V8-R851T02-LF1V728.zip (ANDROID 11) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RT51HB-LA / RT2851 (40-RT51H1-MAD2HG) — Instalación Forzada de Firmware

Método de recuperación por USB
Instrucciones

Procedimiento de arranque forzado con update.img

  • Descargar el firmware de esta plataforma y descomprimirlo previamente.
  • Copiar el archivo update.img en el pendrive.
  • Conectar el dispositivo USB al TV.
  • Desconectar el televisor de la red y esperar alrededor de 30 segundos.
  • Con el botón de encendido presionado, volver a enchufar el equipo.
  • Cuando el LED frontal comience a titilar, soltar el botón.
  • El TV debe entrar en modo de descarga e iniciar la instalación automáticamente.
  • No interrumpir la alimentación mientras se escribe el firmware.
  • Al terminar, realizar la configuración inicial del televisor.

Durante la instalación forzada no se debe cortar la energía. Una interrupción puede dejar el sistema incompleto o sin arranque.

  • R851T02_Update9.zip (ANDROID 9) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • R851T02_Update11.zip (ANDROID 11) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — HITACHI CDH-LE654KSMART20
Archivos eMMC para recuperación con programador RT809H o AU6438BS, más referencia de conexión PinOut.
DUMP eMMC PINOUT CDH-LE654KSMART20

Archivos de memoria — HITACHI CDH-LE654KSMART20

Descargas disponibles para regrabar memoria eMMC y trabajar con programadores compatibles. El acceso está disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
RT51HB-LA_EMMC_RT809H.rar
Descargas: No especificadas
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
RT51HB-LA_EMMC_AU6438BS.part1.rar
Descargas: No especificadas
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
RT51HB-LA_EMMC_AU6438BS.part2.rar
Descargas: No especificadas
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de manejo de archivos — HITACHI CDH-LE654KSMART20

PROCEDIMIENTO
Si el archivo viene dividido en partes, descargar todo el conjunto completo antes de intentar abrirlo.
Para la variante AU6438BS, reunir cada parte del paquete (part1, part2, etc.) en la misma carpeta.
Utilizar WINRAR para descomprimir el contenido.
Abrir el primer archivo del conjunto y elegir la opción extraer aquí para reconstruir el paquete completo.
Sin instrucciones de paso por el momento para la conexión PinOut visible en esta entrada.
NOTA TÉCNICA

Nota: En HITACHI CDH-LE654KSMART20, un dump es una imagen de memoria que se escribe directamente en el chip eMMC para recuperar el arranque cuando el TV no puede actualizarse por USB ni ingresar al sistema.

Dump memoria
Datos de Memoria / DUMP — RT51HB-LA / RT2851 (40-RT51H1-MAD2HG)
Archivos eMMC con tamaños y contadores de descarga para programadores RT809H y AU6438BS.
DUMP eMMC RT809H AU6438BS

Archivos de memoria — RT51HB-LA / RT2851

Paquetes de memoria eMMC para regrabación directa de la mainboard 40-RT51H1-MAD2HG. El acceso está disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
RT51HB-LA_EMMC_RT809H.rar
Tamaño: 1.44 GiB
Descargado 57 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
RT51HB-LA_EMMC_AU6438BS.part1.rar
Tamaño: 2 GiB
Descargado 15 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
RT51HB-LA_EMMC_AU6438BS.part2.rar
Tamaño: 1.63 GiB
Descargado 16 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de preparación de archivos — RT51HB-LA / RT2851

PROCEDIMIENTO
Reunir todos los archivos que pertenecen al mismo paquete de memoria antes de iniciar la extracción.
Cuando el dump esté partido en varios segmentos, guardar cada parte en una misma carpeta.
Descomprimir con WINRAR empezando desde el primer archivo del conjunto.
Elegir extraer aquí para que el software una las partes y genere el contenido completo.
Sin instrucciones de paso por el momento para la conexión PinOut publicada junto a esta entrada.
NOTA TÉCNICA

Nota: En HITACHI CDH-LE654KSMART20, el dump se usa como imagen de rescate para regrabar la eMMC con programador cuando el software interno está corrupto y el equipo no logra arrancar ni aceptar una actualización normal.

Soporte y aportes — HITACHI CDH-LE654KSMART20
Menú Service • Reset • Cambio de marca/logo • Backlight • Aportes técnicos
Service Reset Service RT51HB Reset RT51HB Logo / Project ID Backlight L141 Backlight T12NW Aporte eMMC

Menú Service / Modo Fábrica — HITACHI CDH-LE654KSMART20

Cambiar parámetros del menú de servicio sin conocer su función puede provocar daños permanentes. Este acceso debe usarse solo con criterio técnico.

Entrar en MENU / CONFIGURACION con el botón de engranaje del control remoto.
Ir a IMAGEN > AJUSTES AVANZADOS > AJUSTES DE BRILLO.
Ubicarse sobre la opción Contraste.
Para entrar al Menú Principal, presionar la secuencia 1 9 5 0.
Para abrir el Menú Fábrica, usar la secuencia 9 7 3 5.
Para ingresar al Menú Servicio, aplicar la secuencia 9 7 0 5.

Nota: Registrar valores originales antes de modificar opciones internas ayuda a volver atrás si aparece un problema de imagen, audio o arranque.

Reset / Restaurar a valores de fábrica — HITACHI CDH-LE654KSMART20

El restablecimiento de fábrica borra datos del usuario y devuelve el equipo a estado inicial.

Ingresar al MENU con el botón de engranaje del control remoto.
Ir a MAS AJUSTES > PREFERENCIAS DEL DISPOSITIVO > RECUPERAR.
Elegir RESTABLECER ESTADO DE FABRICA y luego BORRAR TODO.
Ingresar el PIN 1234 y confirmar con ACEPTAR.
Esperar a que el televisor se reinicie.
Completar otra vez la configuración inicial del usuario.

Nota: Este proceso no reemplaza una reparación de hardware ni una regrabación de memoria cuando la falla es más profunda.

Menú Service / Modo Fábrica — RT51HB-LA / RT2851 (40-RT51H1-MAD2HG)

En esta plataforma el acceso a menús internos usa la misma ruta de imagen y distintas secuencias sobre el control remoto.

Abrir MENU / CONFIGURACION desde el control.
Entrar en IMAGEN, luego en AJUSTES AVANZADOS y después en AJUSTES DE BRILLO.
Dejar seleccionado el parámetro Contraste.
Teclear 1 9 5 0 para entrar al menú principal.
Teclear 9 7 3 5 si se busca el menú de fábrica.
Teclear 9 7 0 5 para entrar al menú de servicio.

Nota: Aunque la ruta sea la misma, cada secuencia abre un nivel distinto del sistema. No conviene modificar parámetros sin respaldo previo.

Reset / Restaurar a valores de fábrica — RT51HB-LA / RT2851

El reinicio de fábrica elimina la configuración del usuario y deja la plataforma en estado de primer encendido.

Entrar al MENU usando el control remoto.
Abrir MAS AJUSTES > PREFERENCIAS DEL DISPOSITIVO > RECUPERAR.
Seleccionar RESTABLECER ESTADO DE FABRICA y después BORRAR TODO.
Escribir el código 1234 y confirmar.
Esperar el reinicio automático del equipo.
Volver a hacer el asistente de configuración inicial una vez encendido.

Nota: Este reset es útil para configuración y software de usuario, pero no sustituye un dump cuando la memoria está dañada.

Backlight: Bajar corriente a LEDs — PowerBoard 40-L141W4-PWC1CG

El informe describe una reducción de corriente basada en el controlador OZ9976AGN, usando cambios en resistencias del lazo de sensado.

Identificar las resistencias conectadas al pin ISEN: R623 56Ω, R624 56Ω, R625 15Ω, R626 15Ω, R627 15Ω y R628 15Ω.
La modificación publicada consiste en retirar R624 de 56Ω y R628 de 15Ω.
Luego de la reforma, medir la corriente de salida y validar que el brillo siga siendo aceptable.
Comprobar además que la disipación de potencia del controlador se mantenga dentro de valores seguros.

Nota: La reducción de corriente baja el brillo del backlight. El ajuste final debe quedar a criterio del técnico según el estado del panel y el nivel de luminosidad buscado.

Backlight: Bajar corriente a LEDs — 40-T12NW2-PWE2LG

En esta fuente, la corriente de los LEDs queda determinada por el grupo de resistencias PR47 a PR51.

Ubicar las resistencias PR47, PR48, PR49, PR50 y PR51.
El aporte indica que cuatro son de 15 ohm y una es de 100 ohm.
La reforma publicada es retirar PR47 y PR48, ambas de 15 ohm.
Después de la modificación, revisar brillo y consumo para dejar un nivel estable y aceptable.

Nota: La publicación aclara que esta modificación es tentativa y debe evaluarse en cada caso, porque menos corriente también implica menos brillo.

Backlight: Modificación OZ9976AGN — 40-L141W4-PWC1CG / 40-L141H4-PWG1CG

Esta variante también trabaja con el controlador OZ9976AGN, pero el arreglo de resistencias publicado es diferente al del otro informe.

Identificar las resistencias de sensado: R623 15Ω, R624 15Ω, R625 15Ω, R626 15Ω, R627 56Ω y R628 56Ω.
La modificación indicada consiste en quitar R623 y R624, ambas de 15Ω.
Después del cambio, medir la corriente de salida para confirmar que el ajuste quedó dentro de un rango seguro.
Verificar que el brillo resultante no comprometa el uso normal del equipo.

Nota: Aunque ambos informes usan OZ9976AGN, no conviene mezclar valores ni retirar resistencias de otra variante sin revisar primero la placa real.

Aporte / consulta técnica — Grabación eMMC en RT51HB-LA

En la conversación visible se agregó una consulta técnica relacionada con la alimentación necesaria para grabar la memoria en esta plataforma.

La pregunta publicada fue si con solo 3,3V en el regulador ya alcanza para grabar, o si además hace falta aplicar 12V a la placa main.

Nota: En el texto pegado no aparece una respuesta técnica visible a esa consulta, por lo que no corresponde asumir un procedimiento ni una tensión definitiva.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
