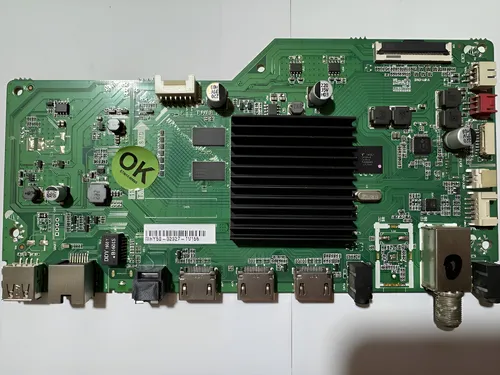

HYUNDAI HYLED-50UHD4
Descargas HYUNDAI HYLED-50UHD4: firmware USB, diagramas, dump e instructivos técnicos (PDF/ZIP)
-
Actualización de Firmware por USB — HYUNDAI HYLED-50UHD4 -
Firmware — Instalación forzada por USB HYUNDAI HYLED-50UHD4
-
Actualización de Firmware por USB — MS6586-LA (T.MS6586.U782)
-
Firmware — Instalación forzada por USB MS6586-LA (T.MS6586.U782)
-
Firmware utilizado en chasis — MS6586-LA (T.MS6586.U782)
-
Diagrama — T.MS6586.U782
-
Diagrama / Chasis — MS6586-LA 50UHD
-
Diagrama / Chasis — MS6586-LA 58UHD
-
Diagrama — IPE16T24X / 40-PBE50D-PWD2HG
-
Diagrama adicional corregido — IPE16T24X / 40-PBE50D-PWD2HG
-
Manual Service / Diagrama — HYUNDAI HYLED-50UHD4
-
Datos de Memoria / DUMP — HYUNDAI HYLED-50UHD4 (eMMC) -
Datos de Memoria / PinOut / DUMP — MS6586-LA (T.MS6586.U782)
Info detallada
Documentación técnica
Firmware por USB — MS6586-LA / HYUNDAI HYLED-50UHD4 (Actualización + Forzado)
HYUNDAI HYLED-50UHD4 — Actualización de Firmware por USB
Instrucciones de actualización normal con pendrive
- Descargar el firmware correspondiente y descomprimir el paquete antes de copiarlo al USB.
- Copiar al pendrive el archivo con extensión .bin.
- Conectar el dispositivo USB al puerto correspondiente del TV.
- Entrar con el control remoto a Sistema > Act. de Software > Por USB.
- Confirmar el proceso y esperar hasta que termine la instalación.
- Luego de la carga, el equipo se reiniciará automáticamente.
- Para cerrar correctamente el proceso, desconectar el TV de la red eléctrica, esperar 5 minutos y volver a conectarlo.
- Ingresar a Menu > Sistema > Restaurar valores de Fabrica.
- Cargar la clave 0000 o 1234, aceptar y dejar que el TV vuelva a reiniciarse.
Si después de la actualización la marca no es correcta o los colores se ven distorsionados, revisar la configuración de Project ID.
-
V8-MS86MLA-LF1V148.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
-
V8-MS86MLA-LF1V181.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
HYUNDAI HYLED-50UHD4 — Instalación Forzada de Firmware por USB
Guía de instalación forzada con pendrive
- Descargar y descomprimir el firmware antes de iniciar el proceso.
- Copiar al pendrive el archivo con extensión .bin.
- Conectar el USB al televisor.
- Desconectar el TV de la red eléctrica y esperar 30 segundos.
- Mantener presionado el botón de encendido del TV mientras se vuelve a conectar a la energía.
- Cuando el LED de encendido empiece a parpadear, soltar el botón.
- Si aparece pantalla azul, esperar a que finalice la actualización mostrada.
- Si la pantalla queda apagada pero la luz alterna rojo y verde, esperar al menos 5 minutos porque la instalación continúa en segundo plano.
- No apagar el TV durante el proceso. Luego hacer configuraciones de inicio y completar con restauración de fábrica usando clave 0000 o 1234.
Este método se usa cuando el TV no permite una actualización normal desde menú. No cortar la energía mientras el software se está cargando.
-
V8-MS86MLA-LF1V148.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
MS6586-LA (T.MS6586.U782) — Actualización de Firmware por USB
Procedimiento de actualización USB desde menú
- Descargar el firmware correspondiente para el chasis MS6586-LA y descomprimirlo.
- Copiar al pendrive el archivo con extensión .bin.
- Conectar el USB al puerto del equipo.
- Ingresar a Sistema > Act. de Software > Por USB.
- Aceptar la orden de actualización y dejar que termine el proceso.
- El televisor se reiniciará al finalizar la carga.
- Luego desconectar de la red, esperar 5 minutos y volver a energizar el equipo.
- Ejecutar Restaurar valores de Fabrica desde menú.
- Ingresar la clave 0000 o 1234 y dejar que el TV complete el reinicio.
Si después de la actualización aparecen problemas de marca o colores, revisar el ajuste de Project ID antes de asumir una falla de panel.
-
V8-MS86MLA-LF1V084.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
-
V8-MS86MLA-LF1V148.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
-
V8-MS86MLA-LF1V181.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
MS6586-LA (T.MS6586.U782) — Instalación Forzada de Firmware por USB
Instructivo de arranque forzado con pendrive
- Obtener el firmware adecuado y descomprimir el paquete antes de cargarlo.
- Pasar al pendrive el archivo con extensión .bin.
- Conectar el USB al televisor antes de iniciar la maniobra.
- Quitar la alimentación del TV y esperar 30 segundos.
- Mantener presionado el botón de encendido mientras se reconecta a la energía.
- Soltar el botón cuando el LED de encendido comience a parpadear.
- Si se enciende una pantalla azul, esperar a que termine el progreso indicado.
- Si la pantalla queda apagada pero la luz alterna entre rojo y verde, esperar como mínimo 5 minutos porque la grabación sigue corriendo.
- No apagar el TV en ningún momento. Luego realizar configuraciones de inicio y completar el cierre con restauración de fábrica.
Este método resulta útil cuando el equipo no termina de iniciar o no acepta la actualización normal desde menú.
-
V8-MS86MLA-LF1V084.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
-
V8-MS86MLA-LF1V148.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
-
V8-MS86MLA-LF1V181.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
MS6586-LA (T.MS6586.U782) — Firmware utilizados en el chasis
Archivos disponibles
- Sin instrucciones de paso por el momento.
Estos archivos fueron publicados como firmware utilizados en el chasis MS6586-LA y sirven como referencia técnica para esa plataforma.
-
MS6586-LA_V084.zip (145.9 MiB) (Descargado 36 veces)
Descarga disponible a miembros con suscripción activa
-
MS6586-LA_V148.zip (172.88 MiB) (Descargado 169 veces)
Descarga disponible a miembros con suscripción activa
-
MS6586-LA_AutoUpgrade.zip (172.88 MiB) (Descargado 164 veces)
Descarga disponible a miembros con suscripción activa
Archivos de memoria — HYUNDAI HYLED-50UHD4
Archivo disponible para tareas de respaldo o regrabación de memoria eMMC en esta plataforma.
Datos de Memoria eMMC — HYUNDAI HYLED-50UHD4
Descarga disponible a miembros con suscripción activa
Instrucciones de regrabación — HYUNDAI HYLED-50UHD4
Nota:
En HYUNDAI HYLED-50UHD4, un dump es una imagen de memoria que se escribe directamente sobre el chip cuando el televisor no puede arrancar ni aceptar actualización por USB. Sirve para recuperar fallas de software profundas, no problemas físicos de fuente, panel o backlight.
Archivos de memoria — MS6586-LA (T.MS6586.U782)
Archivo de memoria publicado para la plataforma T.MS6586.U782 con tamaño y contador visibles.
Datos de Memoria eMMC — T.MS6586.U782
Descarga disponible a miembros con suscripción activa
Instrucciones de regrabación — MS6586-LA
Nota:
En MS6586-LA, el dump se usa como recuperación de bajo nivel cuando la memoria quedó corrupta. Permite volver a escribir el contenido del chip con programador y restaurar el arranque si la falla es de software.
MENÚ SERVICE / MODO SERVICIO / MODO FÁBRICA — HYUNDAI HYLED-50UHD4
Cambiar parámetros del menú de servicio sin entender su función puede generar daños permanentes. Registrar siempre los valores originales antes de modificar algo.
Nota: El acceso alternativo con Menu + 1147 fue compartido como aporte de usuario y puede variar según versión de software o control remoto.
INFORME TÉCNICO — BAJO BRILLO HYUNDAI HYLED-50UHD4
Síntoma publicado: el TV enciende, tiene sonido e imagen, pero se ve muy oscura aun con el brillo al 100%.
Nota: Otro técnico reportó que resolvió esta falla reemplazando NT50509 por GB98A, indicando compatibilidad directa según datasheet.
BACKLIGHT / BAJAR CORRIENTE — IPE16T24X / 40-PBE50D-PWD2HG
Se publicó un ajuste de corriente para esta fuente basado en el driver MP3398E.
Nota: Se comentó que el diagrama base de esta fuente no coincide con algunas revisiones reales de placa, por lo que conviene verificar componentes antes de modificar la corriente.
APORTES TÉCNICOS — IPE16T24X / 40-PBE50D-PWD2HG
Un aporte indicó que el transistor Q840 está marcado 1A y corresponde a un NPN tipo BC846 o similar, funcionando también con MMBT2222.
Para C840, se estimó un valor entre 6,8 y 10uF.
En otra revisión de placa se informó que junto a U802 no aparece RD815, sino RD814 = 471 (470 ohm) y RD818 = 220 (220 ohm).
También se reportó una falla donde se pierde la imagen pero quedan el audio y los LEDs encendidos; en un caso similar la solución fue reemplazar el driver del backlight.
Nota: Estos aportes sirven como referencia práctica de taller cuando el diagrama publicado no coincide exactamente con la versión real de la fuente.
