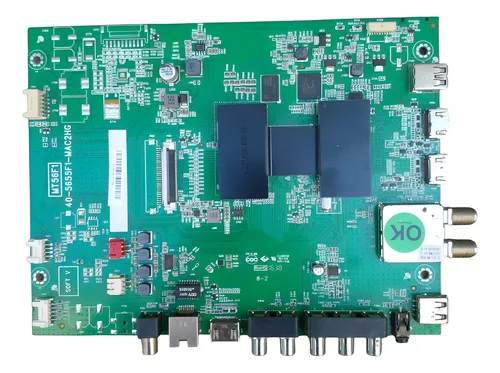

HYUNDAI HYLED-55FHDS2

Cambiar configuraciones internas sin conocer la función de cada parámetro puede dejar el televisor inoperable. Antes de modificar valores, registrar el estado original.

Para abrir el Menu Fábrica, entrar en Imagen, ubicarse sobre Contraste y marcar 9 → 7 → 3 → 5.

Para acceder al Menu Diseño, repetir la misma ruta y luego ingresar la secuencia 1 → 9 → 5 → 0.

Si se necesita el Menu Servicio, desde Imagen → Contraste usar el código 9 → 7 → 0 → 5.

Nota: En esta plataforma también se publica el acceso por 1 → 9 → 5 → 0 para tareas como ajuste de Project ID y opciones internas de panel.

Este ajuste sirve para adaptar la mainboard al panel correcto. Se usa cuando una placa de reemplazo muestra la imagen invertida, fuera de escala o con logo incorrecto.

Entrar a Menu → Imagen y dejar el cursor sobre Contraste.

Abrir el menú interno con la combinación 1 → 9 → 5 → 0.

Antes de cambiar nada, anotar la ID actualmente cargada en pantalla.

Entrar en Service Menu → Project ID.

Seleccionar la opción correcta para este modelo: 122 o 237.

Confirmar con OK y luego apagar el televisor.

Si al elegir otra ID el equipo queda sin imagen, recuperar con la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta; por ejemplo, 122.

Nota: Un Project ID incorrecto puede dejar el TV sin imagen. Este ajuste debe hacerse únicamente con el dato correcto del panel.

Si aparece el cartel intermitente en el vértice inferior izquierdo, el televisor quedó con acceso rápido al menú técnico activado.

Encender el televisor.

Comprobar si el indicador aparece parpadeando en la zona inferior izquierda de la pantalla.

Si no se ve ese cartel, el modo service ya está desactivado y no hace falta continuar.

Presionar la tecla RETURN.

Apenas se abra el menú de service, avanzar con la flecha Derecha.

Mover el cursor hasta Factory Menu.

Ingresar con OK.

Ubicarse sobre la opción Factory Hotkey.

Cambiar el estado con la flecha Derecha hasta dejarlo en DES.

Salir del menú con la tecla EXIT.

Nota: Este procedimiento apaga el acceso rápido del modo fábrica y elimina el cartel intermitente en pantalla.

El modo Warm Up se usa para revisar visualmente el panel y mostrar colores plenos por ciclos. Si queda activo, la pantalla cambia de colores de forma intermitente.

Encender el TV.

Desde el control remoto, presionar MENU.

Confirmar con OK sobre el apartado Imagen.

Colocar el cursor en Contraste y presionar la secuencia 1 → 9 → 5 → 0.

Esperar la apertura del menú de service.

Para conservar ese menú en pantalla, dejar activado Factory Hotkey desde el mismo entorno.

Ir hasta la opción Factory Menu.

Entrar con OK.

Buscar Factory Hotkey y dejarlo en ACT.

Bajar hasta la opción WARM UP y ponerla en ACT.

La pantalla comenzará a reproducir colores cambiantes como prueba de panel.

Desactivar modo Warm Up

Encender el equipo y confirmar si el panel sigue mostrando colores alternados y el cartel en el vértice inferior izquierdo.

Para deshabilitarlo, usar únicamente el teclado del TV.

Presionar la tecla POWER ON/MENU ubicada en el televisor.

Luego apagar Factory Hotkey siguiendo el instructivo de salida de modo service.

Nota: Warm Up es una función de prueba; no corresponde dejarla activa en uso normal.

Para esta fuente se publica una modificación sobre el circuito de control de backlight. En la referencia citada para 49", la medición original indica VLED 133.7V e ILED 170mA; con la modificación reportada queda en VLED 125V e ILED 110mA.

Retirar la resistencia R213 de 18K ubicada en el pin 8 (ISET) del U201.

También se informa como variante retirar R222 de 10K, dejando solo la de 18K.

Nota: Esta modificación es tentativa y debe evaluarse en cada reparación. Menos corriente implica menos brillo de backlight.

Se reporta un caso en un televisor de 60 pulgadas donde, si se daña el 6A31, puede reemplazarse por 6A20 sin inconvenientes; además, se aclara que en esa versión la fuente entrega 24V, diferente a lo indicado en el diagrama.

En un equipo HYUNDAI de 60" con dos integrados MP3398A, se consulta si la reducción de tensión debe repetirse en ambos canales; otro aporte confirma una modificación equivalente sobre dos controladores U201 y U202, retirando R222 y colocando 33K en ambos.

Otro técnico indica que quitar las resistencias propuestas no modificó el voltaje de salida en su caso, y que obtuvo mejor resultado colocando 1.5Ω en lugar de R225, R226 y R227; con eso logró un arranque en 124V y luego una caída a 120V, estimando alrededor de 3V por LED.

También se corrige la ubicación de las resistencias de ISET: se menciona que las ligadas al pin 8 son R222 de 10K y R213 de 20K, ubicadas en la parte superior de la imagen publicada.

Sobre componentes sin valores en el plano, se comparte que la marcación de R143 es 7500 y la de R148 es 103. Para el U105, un aporte señala que el código EA1 coincide probablemente con un 431.

En otro caso de reparación, un usuario informa que el televisor ni siquiera encendía el standby; encontró el diodo D108A en corto y además el capacitor C40 también en cortocircuito. Tras reemplazarlos, el equipo volvió a funcionar.

También aparece un reporte de tensiones bajas en una fuente de 49": 298V en C105, 62V en D109 y 8.7V en JP2, con sospecha de desvalorización de componentes en la etapa primaria.

Nota: Estos aportes corresponden a experiencias de campo sobre variantes de 49", 55" y 60". Conviene validar tamaño de panel, cantidad de drivers LED y versión exacta de la fuente antes de replicar una modificación.
