HYUNDAI HYLED-55UHD

Descargas HYUNDAI HYLED-55UHD: firmware USB, diagramas, manuales y dump de memoria (PDF/ZIP/RAR)

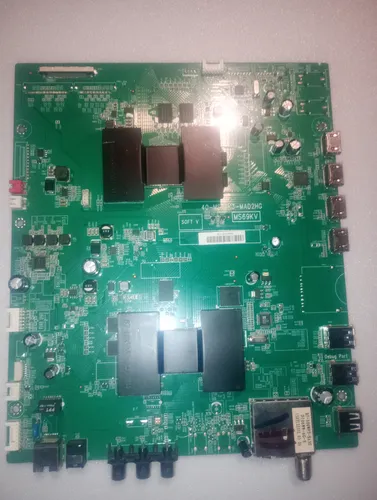

Marca: HYUNDAI Modelo: HYLED-55UHD Placa: 40-MS69K3-MAD2HG Chasis: MS1369K-LA
HYUNDAI HYLED-55UHD
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y datos de memoria
  • Actualización de Firmware por USB — HYUNDAI HYLED-55UHD
  • Firmware / Instalación Forzada USB — MS1369K-LA (HYUNDAI HYLED-55UHD)
  • Diagrama — MainBoard 40-MS69K3-MAD2HG
  • Manual de Usuario — HYUNDAI HYLED-55UHD
  • Manual Service / Diagrama — HYUNDAI HYLED-55UHD
  • Manual Service — 49UHD MS1369K-LA
  • Manual Service — 55UHD MS1369K-LA
  • Datos de Memoria / DUMP — 25Q32 para MS1369K-LA (HYUNDAI HYLED-55UHD)
Información técnica
Información técnica HYUNDAI HYLED-55UHD
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
HYUNDAI
HYLED-55UHD
Modelo
HYLED-55UHD
Chasis
MS1369K-LA
Matriz
TCL
Control remoto
RC651
Panel Display
Sin Info: por el momento
Modelo compatible
DAEWOO DWLED-55UHD
Placas y conectividad
MainBoard
40-MS69K3-MAD2HG
PowerBoard
PE461CD / 40-E461CD-PWD1XG
Project ID
47
Tipo de memoria
25Q32

Documentación técnica

Manual de Usuario — HYUNDAI HYLED-55UHD
Sin Info: por el momento
Descargas: No especificadas Descarga disponible a miembros con suscripcion activa
Manual Service / Diagrama — HYUNDAI HYLED-55UHD
Sin Info: por el momento
Descargas: No especificadas Descarga disponible a miembros con suscripcion activa
Diagrama — 40-MS69K3-MAD2HG
40-MS69K3-MAD2HG
2.66 MiB Descargado 95 veces Descarga disponible a miembros con suscripcion activa
Manual Service — 49UHD MS1369K-LA
Manual_Service_49UHD_MS1369K-LA
3.94 MiB Descargado 112 veces Descarga disponible a miembros con suscripcion activa
Manual Service — 55UHD MS1369K-LA
Manual_Service_55UHD_MS1369K-LA
3.94 MiB Descargado 188 veces Descarga disponible a miembros con suscripcion activa
Nota: verificar el Project ID correcto antes de cambiar parámetros de panel o logo de inicio.

Firmware por USB — MS1369K-LA / HYUNDAI HYLED-55UHD (Actualización + Forzado)

Firmware por USB

HYUNDAI HYLED-55UHD — Actualización de Firmware por USB

Carga por USB con arranque desde botón POWER
Instrucciones

Instrucciones de actualización con pendrive

  • Descomprimir el archivo descargado del firmware.
  • Al extraerlo se obtienen 5 archivos que deben usarse en la instalación.
  • Formatear el pendrive en FAT32 antes de copiar el contenido.
  • Copiar los 5 archivos al pendrive ya formateado.
  • Desenchufar el televisor de la red eléctrica.
  • Conectar el pendrive al puerto USB del TV.
  • Mantener presionado el botón POWER y volver a enchufar el equipo.
  • Esperar alrededor de 20 segundos sin soltar POWER hasta que el televisor encienda y cargue los archivos.
  • El TV iniciará la actualización y, al llegar al 100%, ya puede apagarse.

Este método usa arranque forzado desde USB. Si hay fallas de hardware en fuente, main o panel, la actualización no las corrige.

  • MS69K01_V041.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

MS1369K-LA — Firmware / Instalación Forzada USB para HYUNDAI HYLED-55UHD

Reinstalación desde pendrive con inicio por POWER
Instrucciones

Guía de instalación forzada con pendrive

  • Extraer el paquete del firmware antes de iniciar el proceso.
  • Verificar que queden disponibles los 5 archivos de instalación.
  • Preparar un pendrive en formato FAT32 y copiar allí esos archivos.
  • Con el televisor sin alimentación, insertar el USB en su puerto correspondiente.
  • Presionar y sostener el botón POWER mientras se vuelve a conectar el TV a la red.
  • Mantener esa pulsación durante unos 20 segundos para que el equipo arranque la lectura del pendrive.
  • Un aporte adicional indica que también puede iniciarse el proceso manteniendo POWER cuando el televisor está en standby.
  • La actualización se ejecutará automáticamente desde el USB.
  • Cuando el indicador llegue al 100%, el equipo puede apagarse y la carga queda completada.

Usar un pendrive correctamente formateado y no interrumpir la alimentación durante la carga evita daños en el software del equipo.

  • MS69K01_V041.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — HYUNDAI HYLED-55UHD
Archivo de memoria SPI Flash 25Q32 asociado a la plataforma MS1369K-LA para reprogramación con programador.
DUMP 25Q32 MEMORIA MS1369K-LA

Archivos de memoria — HYUNDAI HYLED-55UHD

Archivo disponible para regrabar memoria SPI Flash. Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Datos de Memoria — 25Q32 / MS1369K-LA
Archivo: TCL.rar
Tamaño: 282.56 KiB
Descargado 56 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — HYUNDAI HYLED-55UHD

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para este DUMP).
NOTA TÉCNICA

Nota: En HYUNDAI HYLED-55UHD, un dump es una imagen de memoria que se escribe directamente en el chip para devolverle un contenido funcional. Sirve para recuperar fallas de software como logo fijo, reinicios o corrupción de firmware cuando una actualización normal por USB no alcanza.

Soporte y aportes — HYUNDAI HYLED-55UHD
Menú Service • Project ID • Modo Fábrica • Logo de inicio • Ajustes internos
Service Project ID

Menú Service / Modo Servicio / Modo Fábrica — HYUNDAI HYLED-55UHD

Cambiar configuraciones del menú de servicio sin conocer su función puede provocar daños permanentes. Antes de hacer ajustes, conviene anotar los valores originales.

Para abrir el Menu Fábrica, entrar en Imagen, ubicarse sobre Contraste y presionar 9 → 7 → 3 → 5.
Para ingresar al Menu Diseño, seguir la misma ruta y usar la secuencia 1 → 9 → 5 → 0.
Si se necesita el Menu Servicio, ir a Imagen → Contraste y marcar 9 → 7 → 0 → 5.

Nota: Estas combinaciones corresponden a la plataforma MS1369K-LA y deben usarse solo para diagnóstico o configuración técnica.

Configuración de Project ID — HYUNDAI HYLED-55UHD

El ajuste de Project ID sirve para adaptar la mainboard al panel correcto. También puede corregir imagen invertida, escalado incorrecto o logo de inicio equivocado al reemplazar la placa.

Entrar a Menu → Imagen y dejar seleccionado el parámetro Contraste.
Abrir el menú técnico con la secuencia 1 → 9 → 5 → 0.
Dentro del menú service, comprobar que design mode hotkey quede en OFF.
Ingresar en Server Menu → Project ID.
Elegir el número de Project ID correspondiente al modelo. Para esta ficha técnica se indica 47.
Confirmar con OK y apagar el equipo para aplicar el cambio.
Si por error se selecciona otra ID y el TV queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta.
En el texto técnico se muestra como ejemplo de recuperación 34 o 034; antes de confirmar, conviene revisar la ID original anotada en pantalla.

Nota: Modificar mal el Project ID puede dejar el equipo sin imagen. Siempre tomar registro del valor original antes de cambiarlo.
