¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?
Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.

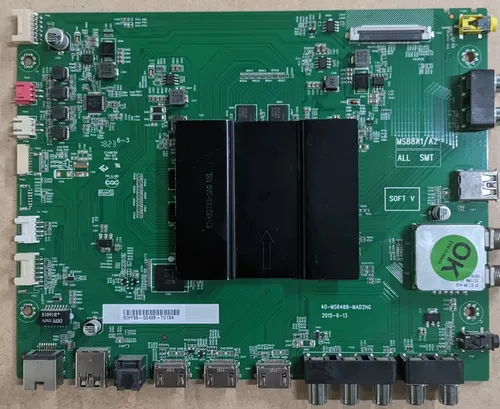

HYUNDAI HYLED-55UHD2
Descargas HYUNDAI HYLED-55UHD2: firmware USB, diagramas, dumps y manuales técnicos (PDF/ZIP)
-
Actualización de Firmware por USB — HYUNDAI HYLED-55UHD2 -
Firmware — Instalación forzada por USB HYUNDAI HYLED-55UHD2
-
Diagrama — IPE18T24X / 40-PBE49D-PWD2LG
-
Diagrama adicional — IPE18T24X / 40-PBE49D-PWD2LG
-
Diagrama — SHG5504C-101H / DLBB419
-
Diagrama comparativo — SHG5504C-101H / DLBB419
-
Diagrama con datos agregados — SHG5504C-101H / DLBB419
-
Manual de Usuario — HYUNDAI HYLED-55UHD2
-
Manual Service / Diagrama — HYUNDAI HYLED-55UHD2
-
Datos de Memoria / PinOut / DUMP — HYUNDAI HYLED-55UHD2 (eMMC)
Info detallada
Documentación técnica
Firmware por USB — MS6488A / MS88A2 / HYUNDAI HYLED-55UHD2 (Actualización + Forzado)
HYUNDAI HYLED-55UHD2 — Actualización de Firmware por USB
Instrucciones de actualización por USB desde menú
- Descargar el firmware correspondiente y descomprimir el archivo antes de usarlo.
- Copiar al pendrive el archivo con extensión .bin.
- Conectar el dispositivo USB al puerto del equipo.
- Ingresar con el control remoto a Sistema > Act. de Software > Por USB.
- Confirmar la actualización y esperar a que termine la instalación.
- El televisor se reiniciará automáticamente al finalizar la carga.
- Desenchufar el TV, esperar 5 minutos y volver a conectarlo.
- Ir a Menu > Sistema > Restaurar valores de Fabrica.
- Ingresar la clave 0000 o 1234, aceptar y dejar que el equipo complete el reinicio.
Si después de la actualización la marca no es la correcta o los colores se ven distorsionados, revisar la configuración de Project ID.
-
MS88ALA_V203.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripcion activa
HYUNDAI HYLED-55UHD2 — Instalación Forzada de Firmware por USB
Guía de instalación forzada con pendrive
- Descargar el firmware y descomprimir el archivo antes de preparar el USB.
- Copiar el archivo con extensión .bin en un pendrive.
- Conectar el dispositivo USB al televisor.
- Desconectar el TV de la red eléctrica y esperar 30 segundos.
- Mantener presionado el botón de encendido del TV mientras se vuelve a conectar la alimentación.
- Cuando el LED de encendido comience a parpadear, soltar el botón.
- Si la pantalla se enciende en azul, esperar hasta que finalice el proceso de actualización mostrado.
- Si la pantalla queda apagada pero la luz alterna entre rojo y verde, esperar al menos 5 minutos porque la carga sigue en segundo plano.
- No apagar el TV durante la instalación. Luego realizar configuraciones iniciales y cerrar con restauración de fábrica usando clave 0000 o 1234.
Este método se usa cuando el televisor no arranca con normalidad o no acepta la actualización desde el menú del sistema.
-
MS88ALA_V203.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripcion activa
Archivos de memoria — HYUNDAI HYLED-55UHD2
Descarga disponible para regrabar memoria eMMC cuando la placa no puede recuperarse mediante firmware por USB.
Datos de Memoria eMMC — HYUNDAI HYLED-55UHD2
Descarga disponible a miembros con suscripcion activa
Instrucciones de regrabación — HYUNDAI HYLED-55UHD2
Nota:
En HYUNDAI HYLED-55UHD2, el dump se usa porque es la forma más directa de recuperar software cuando el equipo no responde. Sirve para reemplazar el contenido de la memoria sin necesidad de que el TV arranque primero. Por eso es común en reparaciones de mainboard.
CONFIGURACIÓN PROJECT ID — HYUNDAI HYLED-55UHD2
El Project ID define la marca y el panel con el que trabaja el firmware. Un valor incorrecto puede dejar la imagen invertida, fuera de escala o directamente sin imagen.
Nota: Este ajuste cambia también el modelo y el logo de inicio. Un seteo incorrecto puede dejar el equipo sin imagen.
DESACTIVAR MODO SERVICIO / FACTORY HOTKEY / SALIR MODO M — HYUNDAI HYLED-55UHD2
Este procedimiento quita el cartel intermitente del modo técnico que aparece en la parte inferior izquierda de la pantalla.
Nota: Este ajuste desactiva el acceso rápido de fábrica y devuelve al equipo un comportamiento de uso normal.
ACTIVAR MODO WARM UP — HYUNDAI HYLED-55UHD2
El modo Warm Up se usa para prueba visual del panel mediante colores plenos que cambian de forma automática.
Nota: Este modo se usa como prueba visual del panel y no como ajuste de uso normal.
DESACTIVAR MODO WARM UP — HYUNDAI HYLED-55UHD2
Nota: El apagado del Warm Up solo fue reportado desde el teclado del televisor, no desde el control remoto.
MENÚ SERVICE / MODO SERVICIO / MODO FÁBRICA — HYUNDAI HYLED-55UHD2
Cambiar valores del menú de servicio sin conocer su función puede provocar daños permanentes. Registrar primero los valores originales.
Nota: Este acceso es útil para diagnóstico, configuración de panel y pruebas internas, pero no conviene tocarlo sin respaldo previo.
BAJAR CORRIENTE A LEDS / BACKLIGHT — SHG5504C-101H / DLBB419
Procedimiento reportado para reducir exigencia del backlight en esta fuente SANHUA.
Medición original reportada: VLED 133.7V / ILED 170mA.
Medición con modificación: VLED 125V / ILED 110mA.
Nota: También se publicaron variantes de reparación: reemplazo de R225, R226 y R227 por 1.5 ohm, uso de 33K en lugar de R222, y compatibilidad del integrado 6A31 con 6A20.
BAJAR CORRIENTE A LEDS / BACKLIGHT — IPE18T24X / 40-PBE49D-PWD2LG
Un aporte adicional reportó que usando R777 = 15K la corriente quedó en aproximadamente 242 mA.
Nota: Para esta fuente también se publicaron datos útiles de taller: RD819A–RD819H = 0.47 ohm, R816 = 15K, R814 = 470, CY81 ≈ 1221 pF, CY82 ≈ 1242 pF y U770 = NT50509 = MAP3204.
MEDICIONES ELÉCTRICAS — SHG5504C-101H / DLBB419
COLD GROUND: D109 = 83V · D201 = 134V · JP2 = 12.0V · LED+ = 134V (55") · LED- = 24.3V (55")
HOT GROUND: C105 = 391V · D106 = 392V · JP9 = 19.0V
Nota: Estas tensiones fueron publicadas como referencia de diagnóstico para la fuente SHG5504C-101H / DLBB419 en equipos de 55 pulgadas.
