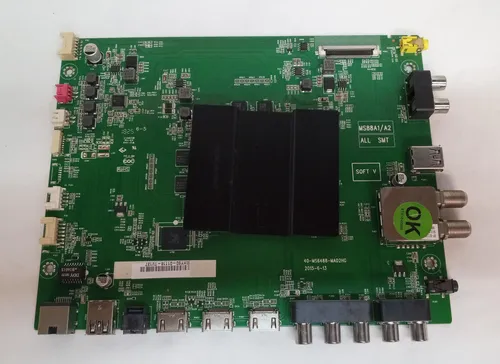

HYUNDAI HYLED-60UHD

El Project ID es el parámetro que define la marca y el panel con los que trabajará el firmware instalado. En este modelo se publican como referencia las ID 83, 84 y 157.

Entrar a Menu → Imagen y dejar seleccionado el parámetro Contraste.

Abrir el menú técnico con la secuencia 1 → 9 → 5 → 0.

Dentro del menú service, verificar que design mode hotkey quede en OFF.

Ingresar a Server Menu → Project ID y elegir la ID correcta según el panel.

Confirmar con OK y apagar el equipo. Este cambio modifica el modelo y el logo de inicio.

Si por error el TV queda sin imagen, recuperar con la secuencia 062598 + MENU + xxx, usando como ejemplo la ID 157.

Nota: Antes de cambiar el Project ID conviene anotar el valor actual que muestra la pantalla para poder restaurarlo si hace falta.

Si aparece el cartel intermitente en la esquina inferior izquierda, el equipo quedó con Factory Hotkey activo.

Encender el televisor y verificar si el cartel se muestra en el vértice inferior izquierdo.

Presionar la tecla RETURN para abrir el menú de service.

Avanzar con la flecha Derecha, entrar en Factory Menu y luego en Factory Hotkey.

Cambiar la opción a DES y salir con EXIT.

Nota: Este procedimiento elimina el cartel de modo técnico y devuelve el uso normal del equipo.

El modo Warm Up reproduce colores plenos para verificar el panel. Si queda activado, la pantalla cambia de colores de forma intermitente.

Encender el TV, presionar MENU y confirmar con OK sobre Imagen.

Ubicarse en Contraste y marcar 1 → 9 → 5 → 0 para abrir el menú de service.

Ir a Factory Menu, dejar Factory Hotkey en ACT y luego poner WARM UP en ACT.

Para desactivar el modo Warm Up, usar la tecla POWER ON/MENU del teclado del TV y luego apagar Factory Hotkey con el procedimiento del Modo M.

Nota: Warm Up se usa como prueba de vida y de píxeles del panel; no debe quedar activo durante el uso normal.

Modificar parámetros del menú de servicio sin conocimiento técnico puede causar daños permanentes. Antes de tocar valores, registrar la configuración original.

Para abrir el Menu Fábrica, entrar en Imagen, ubicarse sobre Contraste y presionar 9 → 7 → 3 → 5.

Para ingresar al Menu Diseño, seguir la misma ruta y usar 1 → 9 → 5 → 0.

Si se necesita el Menu Servicio, volver a Imagen → Contraste y marcar 9 → 7 → 0 → 5.

Nota: En esta plataforma los accesos de fábrica, diseño y service parten todos desde la opción Contraste.

Retirar la resistencia R213 de 18K del pin 8 (ISET) del U201.

Como variante, también se menciona sacar R222 de 10K, quedando solo la de 18K.

Se reporta como referencia una medición original de VLED 133.7V e ILED 170mA, y una medición modificada de VLED 125V e ILED 110mA.

Nota: La reducción de corriente baja el brillo del backlight. Cada equipo debe evaluarse para dejar un nivel aceptable de brillo y consumo.

Un aporte indica que, si se daña el 6A31, puede reemplazarse por 6A20 sin inconvenientes y que en el televisor de 60" esta fuente entrega 24V, diferente a lo indicado en el diagrama.

También se reporta una variante donde quitar las resistencias propuestas no modificó la salida, y se obtuvo mejor resultado colocando una resistencia de 1.5 ohms en lugar de R225, R226 y R227, con una salida de arranque cercana a 124V y luego alrededor de 120V.

Otro técnico informa que retiró R222 y colocó una de 33K, repitiendo la modificación en U201 y U202 porque la placa utiliza dos integrados iguales.

Se corrige además la ubicación de las resistencias ligadas a ISET: se menciona que son R222 de 10K y R213 de 20K.

Sobre componentes sin valores en el plano, se comparte que la marcación de R143 es 7500 y la de R148 es 103. Para el U105, otro aporte indica que el código EA1 podría corresponder a un 431.

En un caso real donde el televisor no encendía ni siquiera el standby, se encontró el diodo D108A en corto y también el capacitor C40 en cortocircuito; al reemplazarlos, el equipo volvió a funcionar.

Nota: Estos aportes corresponden a reparaciones reales sobre la misma familia de fuente. Conviene verificar versión de placa, cantidad de drivers LED y estado del panel antes de copiar una modificación.
