ILO LDF50ILO1
Descargas ILO LDF50ILO1: firmware USB, diagramas, manual service, dumps y documentación técnica
Marca: ILO
Modelo: LDF50ILO1

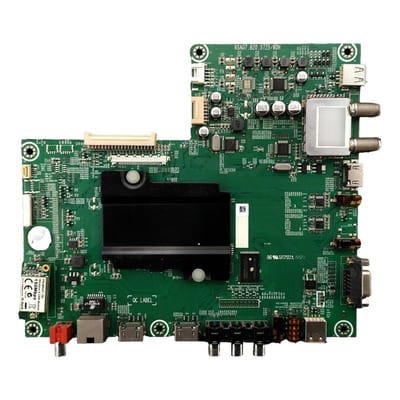

Placa: RSAG7.820.5725
Chasis: MTK5652
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales y memorias
-
Firmware — Actualización por USB ILO LDF50ILO1 -
Firmware — Instalación forzada por USB ILO LDF50ILO1
-
Firmware — Actualización por USB RSAG7.820.5725 (MTK5652)
-
Firmware — Instalación forzada por USB RSAG7.820.5725 (MTK5652)
-
Firmware — Actualización por USB RSAG7.820.5419 (MTK5652)
-
Firmware — Instalación forzada por USB RSAG7.820.5419 (MTK5652)
-
Diagrama — MainBoard RSAG7.820.5725
-
Lista de Componentes — MainBoard RSAG7.820.5725
-
Diagrama — MainBoard RSAG7.820.5419
-
Lista de Componentes — MainBoard RSAG7.820.5419
-
Diagrama — PowerBoard RSAG7.820.5652
-
Lista de Componentes — PowerBoard RSAG7.820.5652
-
Manual Service — ILO LDF50ILO1
-
Manual Service — MainBoard RSAG7.820.5725
-
Manual Service — MainBoard RSAG7.820.5419
-
Datos de Memoria / PinOut / DUMP — RSAG7.820.5725
Información técnica ILO LDF50ILO1
Datos técnicos y documentación detectada
Info detallada
Ficha
Empresa / Marca
ILO
Modelo
LDF50ILO1
Chasis
MTK5652
Matriz
HISENSE
Control remoto
ER-33911
Modelo compatible
NOBLEX 50LD865FO · ILO LDF50ILO1
Placas y conectividad
MainBoard
RSAG7.820.5725
MainBoard alternativa
RSAG7.820.5419
PowerBoard
RSAG7.820.5652
Wifi
PW-MN427
Panel Display
HISENSE HE500HF-N53 · AUO T500HVN07.1 CELL · 1920×1080 FHD · 60Hz · LVDS (2 ch, 10-bit) · 12.0V/1.39A
MainChip / SoC
MEDIATEK MT5652
Documentación técnica
Manual Service — ILO LDF50ILO1
Manual_Service_LDF50ILO1_5725
Diagrama — MainBoard RSAG7.820.5725
RSAG7.820.5725
Lista de Componentes — MainBoard RSAG7.820.5725
Lista_Componentes_5725
Manual Service — MainBoard RSAG7.820.5725
Manual_Service_5725
Diagrama — MainBoard RSAG7.820.5419
RSAG7.820.5419
Lista de Componentes — MainBoard RSAG7.820.5419
Lista_Componentes_5419
Manual Service — MainBoard RSAG7.820.5419
Manual_Service_5419
Diagrama — PowerBoard RSAG7.820.5652
RSAG7.820.5652
Lista de Componentes — PowerBoard RSAG7.820.5652
Part.Description_5652
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Firmware por USB — MTK5652 / ILO LDF50ILO1 / RSAG7.820.5725 / RSAG7.820.5419
ILO LDF50ILO1 — Actualización de Firmware por USB
Instalación desde menú del usuario
Instrucciones de actualización con pendrive
- Descomprimir el archivo descargado hasta obtener upgrade_loader.pkg.
- Copiar ese archivo al pendrive y comprobar que no exista otro .pkg dentro del USB.
- Conectar el pendrive al TV y entrar a Menu → Configurar → Actualizar software → Actualizar desde USB.
- Aceptar en SI para iniciar la instalación y esperar hasta que termine la carga.
- Cuando el sistema detecte un dispositivo USB al final del proceso, seleccionar NO y retirar el pendrive.
- Entrar al menú service con Balance en 0 + secuencia 1 9 6 9 y ejecutar Factory Option → Clean All.
Después de la actualización conviene hacer el reseteo desde factory para dejar limpia la configuración interna del equipo.
-
MTK5652_50K610_2D_E0830.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
-
LDF50ILO1_upgrade_loader.zip (168.51 MiB) (Descargado 4 veces)
Descarga disponible a miembros con suscripción activa
ILO LDF50ILO1 — Instalación Forzada de Firmware por USB
Carga automática al encender el televisor
Guía de instalación forzada
- Extraer el contenido del paquete hasta dejar listo upgrade_loader.pkg.
- Guardar ese archivo solo en el pendrive y revisar que no haya otro paquete .pkg.
- Insertar el USB en el televisor.
- Encender el TV LED y esperar la indicación de que el firmware se está actualizando.
- Cuando finalice, elegir NO si aparece el aviso de dispositivo USB detectado y retirar el pendrive.
- Entrar al menú service y completar el reseteo con Factory Option → Clean All.
Este método se utiliza cuando el TV toma directamente el paquete desde USB al encender, sin pasar por el menú normal de actualización.
-
MTK5652_50K610_2D_E0830.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
RSAG7.820.5725 — Actualización de Firmware por USB
Paquetes MTK5652 para 32K370, 42K370, 50K370 3D, 42A300, 42A300M, 32N10, 39N16, 50K610 2D y 50K610 3D
Procedimiento de actualización normal
- Abrir el archivo ZIP y extraer el fichero upgrade_loader.pkg.
- Copiar ese paquete al pendrive dejando el USB sin otros archivos .pkg.
- Conectar el pendrive al televisor y entrar a Menu → Configurar → Actualizar software → Actualizar desde USB.
- Confirmar la actualización, aguardar el proceso completo y luego escoger NO cuando aparezca el aviso del conector USB.
- Ingresar al menú de fábrica y hacer Clean All para finalizar con el equipo reseteado.
Cargar el archivo correcto según plataforma o panel evita problemas de logo, configuración o incompatibilidad después del reinicio.
- MTK5652_32K370_F0626.zip (186.03 MiB) (Descargado 708 veces)Descarga disponible a miembros con suscripción activa
- MTK5652_42K370_F0424.zip (184.11 MiB) (Descargado 762 veces)Descarga disponible a miembros con suscripción activa
- MTK5652_50K370_3D_H0517.zip (355.28 MiB) (Descargado 786 veces)Descarga disponible a miembros con suscripción activa
- MTK5652_42A300_E0830.zip (168.51 MiB) (Descargado 1134 veces)Descarga disponible a miembros con suscripción activa
- MTK5652_42A300M_F0430.zip (184.11 MiB) (Descargado 1147 veces)Descarga disponible a miembros con suscripción activa
- MTK5652_32N10_E0830.zip (168.52 MiB) (Descargado 647 veces)Descarga disponible a miembros con suscripción activa
- MTK5652_39N16_F0626.zip (186.11 MiB) (Descargado 1097 veces)Descarga disponible a miembros con suscripción activa
- MTK5652_50K610_2D_E0830.zip (168.51 MiB) (Descargado 216 veces)Descarga disponible a miembros con suscripción activa
- MTK5652_50K610_3D_E0830.zip (168.51 MiB) (Descargado 247 veces)Descarga disponible a miembros con suscripción activa
RSAG7.820.5725 — Instalación Forzada de Firmware por USB
Carga directa al encender para chasis MTK5652
Procedimiento de instalación forzada
- Descomprimir el firmware hasta obtener upgrade_loader.pkg.
- Copiar únicamente ese archivo al pendrive y revisar que no haya otro paquete .pkg.
- Insertar el pendrive en el televisor y encender el equipo para que aparezca la actualización de firmware en pantalla.
- Esperar a que termine la carga, elegir NO cuando consulte por el dispositivo USB y retirar el pendrive.
- Completar el reseteo final entrando al menú service y ejecutando Factory Option → Clean All.
La instalación forzada es útil cuando el equipo no permite actualizar desde el menú normal o cuando se quiere reinstalar el software base.
- MTK5652_32K370_F0626.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripción activa
- MTK5652_42K370_F0424.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripción activa
- MTK5652_50K370_3D_H0517.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripción activa
- MTK5652_32N10_E0830.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripción activa
- MTK5652_39FHD_F0626.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripción activa
- MTK5652_42A300_E0830.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripción activa
- MTK5652_42A300M_F0430.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripción activa
- MTK5652_50K610_2D_E0830.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripción activa
- MTK5652_50K610_3D_E0830.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripción activa
RSAG7.820.5419 — Actualización de Firmware por USB
Actualización normal para MTK5652 50K610 2D
Pasos de actualización desde menú
- Extraer el firmware para obtener upgrade_loader.pkg.
- Copiar ese archivo al pendrive sin dejar otro .pkg en la memoria USB.
- Entrar a Menu → Configurar → Actualizar software → Actualizar desde USB y confirmar la carga.
- Esperar la actualización completa, retirar el pendrive y luego ejecutar Clean All desde menú service.
Esta variante comparte la misma lógica de reseteo por factory al terminar la instalación para asegurar arranque limpio.
-
MTK5652_50K610_2D_E0830.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
RSAG7.820.5419 — Instalación Forzada de Firmware por USB
Carga automática para 50K610 2D
Pasos de instalación forzada
- Descomprimir el paquete hasta dejar disponible upgrade_loader.pkg.
- Copiar el archivo al pendrive y conectarlo al TV.
- Encender el TV LED para que se inicie la actualización automática.
- Al terminar, retirar el pendrive y completar el reseteo desde menú service con Factory Option → Clean All.
La modalidad forzada simplifica la reinstalación cuando la interfaz del sistema no está operativa o la configuración quedó dañada.
-
MTK5652_50K610_2D_E0830.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa
Datos de Memoria / PinOut / DUMP — RSAG7.820.5725
Archivos NAND y EEPROM para recuperación de software en plataformas compatibles con mainboard RSAG7.820.5725.
DUMP
NAND
EEPROM
RSAG7.820.5725
Archivos de memoria — RSAG7.820.5725
Descargas disponibles para regrabar memorias NAND y EEPROM asociadas a esta plataforma.
ARCHIVOS DISPONIBLES
Main_5725_32N10_NAND_TC58NVG2S3ETA00_HE315GH-E77.bin.zipTamaño: 259.78 MiB
Descargado 115 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVAMain_5725_32K370_NAND_TC58NVG2S3ETA00_HE315GH-E72_F0626.zipTamaño: 222.8 MiB
Descargado 107 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVAMain_5725_42K370_NAND_TC58NVG2S3ETA00_HE420HF-B52.zipTamaño: 263.97 MiB
Descargado 143 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVAMain_5725_50K370_3D_EEPROM_AT24C32.zipTamaño: 1.28 KiB
Descargado 115 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVAMain_5725_50K370_3D_NAND_TC58NVG2S3ETA00_F0313.zipTamaño: 223.76 MiB
Descargado 127 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVAMain_5725_39N16_NAND_TC58NVG2S3ETA00.zipTamaño: 254.57 MiB
Descargado 175 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVAMain_5725_40A300_EEPROM_N50_K24C32_F0807.zipTamaño: 1.24 KiB
Descargado 169 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVAMain_5725_40A300_NAND_T58NVG2S3ETA00_HE416GF-E01_F0807.zipTamaño: 249.5 MiB
Descargado 188 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVAMain_5725_40A300_NAND_T58NVG2S3ETA00_HE416GF-E01_E0612.zipTamaño: 205.47 MiB
Descargado 165 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVAInstrucciones de regrabación / PinOut — RSAG7.820.5725
PROCEDIMIENTO
Sin instrucciones de paso por el momento.
NOTA TÉCNICA
Nota:
En ILO LDF50ILO1, un dump no es una actualización normal: es una imagen de memoria que se escribe al chip para reparar corrupción profunda de software. Sirve cuando el TV no puede recuperarse por USB o queda bloqueado en el arranque.
Soporte y aportes — ILO LDF50ILO1
Menú Service • Reset • Cambio de logo • Mediciones eléctricas
Menú Service / Modo Fábrica — ILO LDF50ILO1
Cambiar parámetros internos sin conocer su función puede dañar el televisor. Conviene anotar los valores originales antes de modificar cualquier opción.
Encender el televisor y pulsar MENU.
Entrar en SONIDO → BALANCE.
Ajustar Balance en 0 y dejar el cursor sobre esa opción sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Comprobar que aparezca una M en la esquina superior izquierda de la pantalla.
Pulsar nuevamente MENU para abrir el MENU de SERVICE.
Para salir del modo fábrica, apagar el TV con Power off.
Nota: Este acceso también se usa para reset profundo y para modificar logo en placas compatibles de esta familia MTK5652.
Reset / Restaurar a valores de fábrica — ILO LDF50ILO1
El reset elimina configuraciones y devuelve el equipo a estado inicial. Puede hacerse desde el menú normal o desde el menú service.
Por menú de usuario: pulsar MENU y entrar en CONFIGURAR → RESTAURAR AJUSTES.
Confirmar con ACEPTAR y esperar el reinicio del televisor.
Después del arranque, completar la configuración inicial del sistema.
Por menú service: entrar con el método Balance en 0 + 1 9 6 9 y abrir el menú de fábrica.
Ejecutar Factory Option → OK → Clean All → OK.
Nota: Este reset profundo es el recomendado después de actualizar firmware o reinstalar software para evitar conflictos de configuración.
Modificar marca o logo — ILO LDF50ILO1
El cambio de logo puede ser necesario después de sustituir una mainboard, reinstalar firmware o regrabar memorias de otra variante.
Acceder primero al menú service con el procedimiento de MENU → SONIDO → BALANCE y secuencia 1 9 6 9.
Ir a Factory Option → OK → Logo Option.
Buscar la marca correcta con las flechas izquierda o derecha sobre la opción Logo.
Si no aparece la marca exacta, seleccionar Welcome o Smart TV como logo genérico.
Apagar el equipo desde el control remoto, volver a encenderlo y comprobar el cambio realizado.
Nota: El ajuste de logo corrige la identificación visual del TV, pero no reemplaza la necesidad de cargar firmware compatible cuando la configuración es incorrecta.
Mediciones eléctricas — PowerBoard RSAG7.820.5652
Valores de referencia útiles para diagnóstico de fuente, stand-by, salidas secundarias y backlight.
HOT GROUND: C810 = 385V (299V Stby) y VD812 = 17.9V (17.5V Stby).
COLD GROUND: VD820 = 12.7V, VD817 = 12.7V, VD818 = 12.7V y VD821 = 15.9V.
Backlight: VD904 = 98.1V, VD906 = 100V, VD905 = 199V, VD903 = 203V.
Puntos P: P1+ = 203V, P1- = 0.40V, P2+ = 199V, P2- = 0.40V.
Nota: Estos valores sirven como referencia comparativa. Desvíos importantes orientan el diagnóstico hacia PFC, salidas secundarias o sistema de backlight.
Modelos
Firmware
Fallas
Comentarios
Comentarios &
Soporte Técnico
Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.
Tu comentario técnico
El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.
