ILO LDH24ILO2

Cambiar parámetros del menú de servicio sin conocer su función puede dejar el televisor inoperable. Registrar valores antes de modificar cualquier opción.

Encender el televisor.

Pulsar MENU.

Entrar en SONIDO → BALANCE y comprobar que Balance esté en 0.

Dejar el cursor sobre Balance sin pulsar OK.

Ingresar la secuencia 1 9 6 9.

Cuando aparezca una M en la esquina superior izquierda, pulsar MENU para abrir el menú de service.

Para salir, apagar el equipo con Power off.

Nota: Este mismo acceso también se usa para actualizar firmware, hacer reset de fábrica y modificar el logo del equipo.

Restaurar a fábrica elimina configuraciones guardadas y devuelve el equipo a un estado inicial de uso.

Desde el menú de usuario, pulsar MENU.

Ir a CONFIGURACION → RESTAURAR PARAMETROS FÁBRICA.

Aceptar la operación y esperar a que el televisor se reinicie.

Al encender otra vez, completar el asistente de configuración inicial.

Como alternativa, entrar al menú de service y ejecutar CLEAR UNPROTECTLY → Cursor Derecha (RESET).

Nota: El reset por service resulta útil después de una actualización de firmware o cuando se necesita limpiar la configuración interna del equipo.

Cambiar el logo puede ser necesario después de sustituir la mainboard, reinstalar firmware o grabar memorias.

Entrar al menú de service con la secuencia de acceso publicada para este chasis.

Dentro del menú de fábrica, ir a la ruta Factory Menu > Funtion > Logo.

Cambiar la marca usando las flechas izquierda y derecha del control remoto sobre la opción Logo.

Si no aparece la marca buscada, seleccionar Welcome como logo genérico o dejar la opción apagada.

Apagar el televisor desde el control remoto y volver a encender para comprobar el cambio.

Nota: Si el logo no coincide con la marca final del equipo, también conviene revisar si la memoria o el firmware cargado corresponden al modelo correcto.

Síntoma informado: el TV LED se bloquea con señal de RF digital, durante reproducción de videos HD por USB y, en algunos casos, también usando HDMI.

Ubicar la posición C318 sobre la plaqueta principal.

Agregar un capacitor SMD de 0,1µF / 16V en esa posición.

Probar nuevamente el equipo con señal RF digital, USB en HD y entrada HDMI.

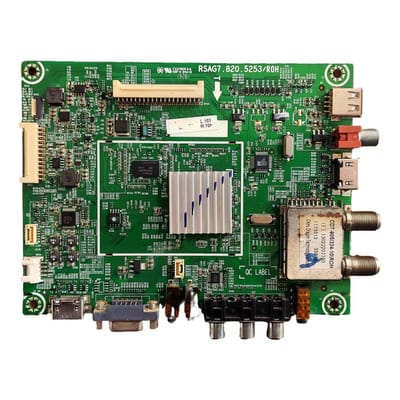

Nota: Este caso fue publicado tanto para el modelo ILO LDH24ILO2 como para la mainboard RSAG7.820.5253.

Síntoma reportado: en modo TV cable algunos canales aparecen en blanco y negro y el OSD indica norma NTSC.

Sintonizar el canal que presenta la imagen en blanco y negro.

Ingresar a MENU → Canal → Sintonía manual aire.

En el ítem Sistema, seleccionar PAL-N.

Pulsar la tecla roja del control remoto para guardar el ajuste.

Salir de la configuración presionando MENU tres veces.

Nota: El procedimiento corrige la norma del canal afectado y evita la visualización incorrecta en NTSC.

Falla descrita: al pasar por un canal inactivo, el equipo muestra franjas de ruido y al volver a un canal con señal la imagen continúa afectada.

Descargar el firmware específico para esta corrección y copiarlo al pendrive.

Entrar al menú de service usando la secuencia de acceso del chasis.

Desde FUNCTION → ACTUALIZAR FIRMWARE, lanzar la actualización por USB.

Esperar a que el televisor pase a stand-by, vuelva a iniciar y luego realizar CLEAR UNPROTECTLY.

Verificar nuevamente el cambio entre canales activos e inactivos para confirmar la corrección.

Nota: Este caso se relaciona de forma directa con el firmware LHD24N10AMN para panel V236BJ1-LE1.

La fuente RSAG7.820.5258 usa el controlador OZ9998AGN para regular la corriente del backlight. Reducir esa corriente disminuye el estrés térmico y puede extender la vida útil de los LEDs.

Identificar las resistencias asociadas al pin ISET del OZ9998AGN: R848 y R862.

Tomar como referencia la configuración original con R848 de 12kΩ y R862 de 82kΩ según la versión de placa.

Retirar la resistencia R848 de 12kΩ.

Reemplazarla por una de 22kΩ para un ajuste conservador. Como alternativa, puede usarse 27kΩ.

Comprobar el encendido del backlight, el brillo resultante y la estabilidad general del sistema de iluminación.

Nota: Disminuir la corriente también reduce el brillo. Conviene buscar un equilibrio entre luminosidad, temperatura y confiabilidad del backlight.

Se publicaron mediciones de referencia y varios casos reales de reparación sobre la fuente RSAG7.820.5258, útiles para diagnóstico de encendido, stand-by, oscilación y fallas de backlight.

Valores de referencia: en HOT GROUND se informaron C810 287.0V, VD927 252.7V, VD928 252.7V y VD933 18.91V; en COLD GROUND, VD945 12.15V, VD947 12.15V y VD811 29.74V VLED.

Caso por descarga atmosférica: luego de reemplazar fusible, C803, C804, N931, N932, N933, V931, R940, R939, VD935, R943, R942A, R851 y reparar pista quemada, la fuente siguió sin arrancar hasta detectar C949 en corto. Al cambiarlo, la fuente volvió a funcionar.

Otro aporte indicó un equipo con LED azul fijo y sin respuesta de encendido. La reparación se resolvió sustituyendo C941 y C942 de 1000µF / 25V por capacitores de 1000µF / 35V.

También se reportó una fuente con oscilación entre 9.5V y 12.3V en VD945 y VD947. Tras revisar el primario, se encontró VD933 con fuga; al reemplazarlo, la tensión de VCC3 quedó estable cerca de 18.2V y el equipo recuperó su funcionamiento.

Nota: Estos aportes muestran que en esta fuente conviene revisar tanto componentes de la etapa primaria como del secundario antes de dar por fallido el integrado principal o el backlight.
