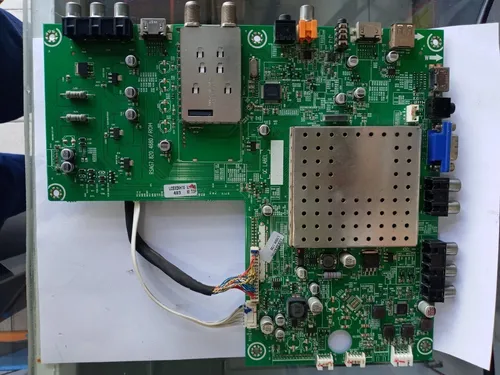

ILO LDH32ILO1

Modificar parámetros internos sin conocer su función puede dejar el TV inoperable. Registrar valores originales antes de cambiar cualquier ajuste.

Encender el televisor y pulsar MENU.

Ir a SONIDO → BALANCE y dejar el valor en 0.

Sin pulsar OK sobre Balance, ingresar la secuencia 1 9 6 9.

Cuando aparezca la letra M en pantalla, volver a pulsar MENU para abrir el menú service.

Para salir del modo de servicio, apagar el TV con Power off.

Nota: Esta ruta también se usa durante el proceso de actualización de firmware y limpieza de EEPROM.

En esta fuente el control de corriente del backlight se realiza con el integrado AP3041 y su lazo de realimentación. Reducir la corriente ayuda a bajar temperatura, evitar apagados intermitentes y extender la vida útil de los LEDs.

Localizar las resistencias R972, R973, R974 y R985, asociadas al pin FB del N901 – AP3041.

Para reducir la corriente, retirar R972 y R973 del conjunto de realimentación.

Luego del cambio, comprobar brillo, estabilidad de VLED y funcionamiento general del backlight.

Nota: La modificación es orientativa y debe ajustarse según el nivel de brillo requerido. Un recorte excesivo puede dejar la imagen demasiado oscura.

Se reportó un caso donde el backlight encendía un segundo y se apagaba, aun con tensiones aparentemente normales.

Revisar la red de sensado que va desde VLED hacia el pin 2 del N901.

Controlar las resistencias R993, R996 y R995, ya que una desvalorización provoca sensado incorrecto y dispara la protección.

Prestar especial atención a R993, cuyo valor nominal es 510kΩ; fue reportada desvalorizada en un caso práctico y también afectada por suciedad carbonizada en otro.

Reemplazar o limpiar el conjunto afectado y verificar si el backlight queda estable sin apagarse por OVP o protección de sensado.

Nota: Esta falla puede simular LEDs defectuosos aunque el problema real esté en el divisor resistivo de sensado.

Este procedimiento permite encender la fuente sin la mainboard y comprobar también la etapa de backlight.

Para sacar la fuente de stand-by, puentear el colector y emisor del transistor V917 – MMBT2222A.

Una vez activa la fuente, puentear el colector y emisor de V912 – MMBT2907 para habilitar el driver de backlight.

Con ambos puentes aplicados, verificar tensiones de referencia: VD817 12.2V, VD815 67.4V, VD904 137.3V, LED+ 137.4V y LED- 0.81V.

Usar estos puentes solo con fines de prueba y no dejarlos permanentes durante el funcionamiento normal.

Nota: La prueba permite separar una falla de mainboard de una avería real en la fuente o en el driver del backlight.

Valores de referencia útiles para diagnóstico de stand-by, encendido, fuente principal y alimentación del backlight.

En HOT GROUND tomar como referencia C809 289.4V, C810 289.4V y VD822 27.1V, con sus valores correspondientes en stand-by.

En COLD GROUND se informan VD817 12.2V, VD815 67.4V y VD904 137.3V, además de los valores reducidos en modo stand-by.

Para la línea de LEDs se consideran normales LED+ 137.4V y LED- 0.81V con la fuente operativa.

Nota: Comparar estas tensiones con el equipo en falla facilita detectar protecciones activas, oscilación de fuente o problemas de backlight.
