ILO LDH32ILO2

Síntoma reportado: el TV se bloquea con señal de RF digital, durante reproducción de videos HD por USB y en algunos casos también desde HDMI.

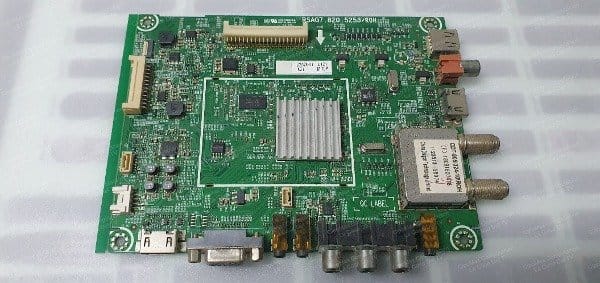

En la mainboard, colocar un capacitor SMD de 0,1µF / 16V en la posición C318.

Nota: El mismo síntoma y solución también fueron reportados en la plataforma RSAG7.820.5253.

En modo TV cable algunos canales pueden verse en blanco y negro y el OSD indicar NTSC.

Sintonizar el canal que aparece en blanco y negro.

Entrar en MENU → Canal → Sintonía manual aire.

Dentro del ítem Sistema, elegir PAL-N.

Presionar la tecla roja del control remoto y esperar el mensaje Guardando.

Salir pulsando MENU tres veces para volver a la visualización normal.

Nota: Este ajuste corrige la norma de color en canales CATV que quedan guardados en NTSC.

Síntoma reportado: al pasar por un canal inactivo sin señal y volver a uno activo, la imagen puede quedar con franjas de ruido como si la sintonía estuviera defectuosa.

Descargar el firmware LHD32N10AMN.zip específico para esta corrección.

Descomprimir el paquete, copiar el archivo al pendrive y conectarlo al TV.

Entrar al menú service con MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU.

Ejecutar FUNCTION → ACTUALIZAR FIRMWARE → Cursor Derecha y dejar que finalice el Software upgrade.

Al terminar, volver a ingresar al menú service y hacer CLEAR UNPROTECTLY → Cursor Derecha para completar el reset.

Nota: Esta corrección se resolvió con firmware, no con ajuste de sintonía manual.

Cambiar valores internos sin respaldo puede generar fallas permanentes. Conviene anotar las opciones originales antes de tocar parámetros del menú de fábrica.

Encender el televisor y pulsar MENU.

Abrir SONIDO → BALANCE y dejar el valor en 0.

Sin presionar OK sobre Balance, ingresar la secuencia 1 9 6 9.

Cuando aparezca la letra M en pantalla, pulsar otra vez MENU para entrar al menú service.

Para salir, apagar el TV con Power off.

Nota: Esta misma secuencia se reutiliza en firmware, reset y cambio de logo.

El reset devuelve el televisor al estado de fábrica y puede hacerse desde menú de usuario o desde menú service.

Procedimiento por menú de usuario

Pulsar MENU.

Ir a CONFIGURACION → RESTAURAR PARAMETROS FÁBRICA.

Aceptar el proceso y esperar a que el televisor se reinicie.

Al encender nuevamente, realizar la configuración inicial del equipo.

Procedimiento por menú service

Entrar al menú service con MENU → SONIDO → BALANCE 0 → 1 9 6 9 → MENU.

Seleccionar CLEAR UNPROTECTLY y confirmar con Cursor Derecha para hacer el reset.

Nota: El reset desde service es el mismo que se usa al finalizar la actualización de firmware.

El cambio de logo puede ser necesario después de reemplazar la mainboard, reinstalar firmware o grabar memorias con otra configuración.

Entrar al menú service con la secuencia MENU → SONIDO → BALANCE 0 → 1 9 6 9 → MENU.

Ir a la ruta Factory Menu > Funtion > Logo.

Cambiar la marca usando las teclas izquierda o derecha del control remoto sobre la opción Logo.

Si el nombre correcto no aparece, elegir Welcome como genérico o dejar la opción en Apagado.

Salir apagando el TV desde el control remoto, encender otra vez y comprobar que el logo quedó correcto.

Nota: La disponibilidad de marcas depende del firmware cargado y de la configuración interna de la placa.

En esta powerboard la corriente del backlight está controlada por el driver AP3843. Bajarla permite reducir estrés térmico, mejorar estabilidad y aumentar la vida útil del sistema de iluminación.

Ubicar la resistencia de sensado del backlight R934 – 16Ω.

Reemplazar R934 de 16Ω por una resistencia de 20Ω.

Comprobar luego el nivel de brillo y la estabilidad del backlight para no dejar la imagen demasiado oscura.

Nota: La modificación es orientativa y debe evaluarse según el estado real del equipo y el brillo requerido por el cliente.

Se describió esta etapa como un punto crítico de la fuente. Una falla en el sistema de arranque suave puede generar arranque errático, bloqueo de la fuente o tensiones inestables.

Revisar el capacitor C863, ya que participa en la temporización del arranque suave.

Controlar la resistencia R820 de 10 kΩ; si se abre o se desvaloriza, el sistema puede volverse inestable durante el funcionamiento.

Verificar el conjunto formado por VD821, N807 y N808, porque intervienen en la carga y descarga del circuito de arranque suave.

Si C863 está en corto, la fuente puede quedar bloqueada y en la salida de 12V medirse alrededor de 3.4V.

Nota: Este comportamiento suele confundirse con otras fallas de fuente, por eso conviene revisar primero esta etapa de control suave antes de avanzar sobre el resto del circuito.
