ILO LDH32ILO3

Descargas ILO LDH32ILO3: firmware USB, diagramas, manuales, dumps y datasheets técnicos

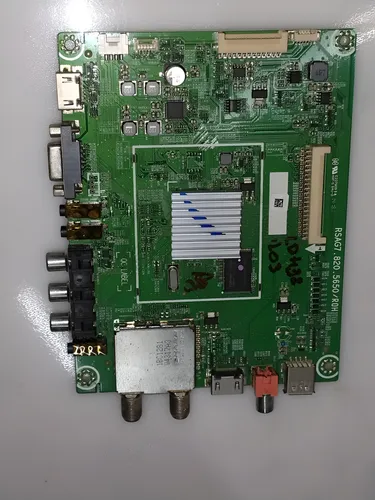

Marca: ILO Modelo: LDH32ILO3 Placa: RSAG7.820.5650 / RSAG7.820.6141 Chasis: MSD6308
ILO LDH32ILO3
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales, paneles y memorias
  • Firmware — Actualización por USB ILO LDH32ILO3
  • Firmware — Instalación forzada por USB ILO LDH32ILO3
  • Firmware — Actualización por USB MSD6308 24N10
  • Firmware — Actualización por USB MSD6308 32N10
  • Firmware — Actualización por USB MSD6308 39N16
  • Firmware — Instalación forzada por USB MSD6308 24N10
  • Firmware — Instalación forzada por USB MSD6308 32N10
  • Firmware — Instalación forzada por USB MSD6308 39N16
  • Diagrama — MainBoard RSAG7.820.5650
  • Lista de Componentes — MainBoard RSAG7.820.5650
  • Diagrama — MainBoard RSAG7.820.6141
  • Diagrama — PowerBoard RSAG7.820.5268
  • Lista de Componentes — PowerBoard RSAG7.820.5268
  • Datasheet — Panel HISENSE HE315GH-E77
  • Datasheet — Panel HISENSE HE315GH-E88
  • Manual de Usuario — ILO LDH32ILO3
  • Manual Service — ILO LDH32ILO3
  • Manual Service — RSAG7.820.5650
  • Manual Service — RSAG7.820.6141
  • Datos de Memoria / DUMP — RSAG7.820.5650 24N10 NAND N51 TC58NVG1S3HTA00
  • Datos de Memoria / DUMP — RSAG7.820.5650 32N10 NAND N51 TC58NVG1S3HTA00
  • Datos de Memoria / DUMP — RSAG7.820.5650 39N16 NAND N51 TC58NVG1S3HTA00
Información técnica
Información técnica ILO LDH32ILO3
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
ILO
LDH32ILO3
Modelo
LDH32ILO3
Chasis
MSD6308
Matriz
HISENSE
Control remoto
ER-33912
Modelo compatible
NOBLEX 32LD867HT · JVC LT32DA350 · SANYO LCE32XH12 · PHILCO PLD3214HT · SANSEI TDS2532HT
Placas y conectividad
MainBoard
RSAG7.820.5650
MainBoard
RSAG7.820.6141
PowerBoard
RSAG7.820.5268
Panel Display
HISENSE HE315GH-E77 · BOE HV320WX2-206 CELL
Panel Display
HISENSE HE315GH-E88 · CSOT ST3151A05-8 CELL
MainChip / SoC
MSTAR MSD6308

Documentación técnica

Manual de Usuario — ILO LDH32ILO3
Manual_Usuario_LDH32ILO3
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Manual Service — ILO LDH32ILO3
Manual_Service_LDH32ILO3
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Diagrama — RSAG7.820.5650
RSAG7.820.5650
463.07 KiB Descargado 1276 veces Descarga disponible para miembros con suscripción activa
Lista de Componentes — RSAG7.820.5650
Part.Description.5650
159.33 KiB Descargado 114 veces Descarga disponible para miembros con suscripción activa
Manual Service — RSAG7.820.5650
Manual_Service_5650
1.41 MiB Descargado 1889 veces Descarga disponible para miembros con suscripción activa
Diagrama — RSAG7.820.6141
RSAG7.820.6141
521.86 KiB Descargado 244 veces Descarga disponible para miembros con suscripción activa
Manual Service — RSAG7.820.6141
Manual_Service_MSD6308_6141
1.53 MiB Descargado 98 veces Descarga disponible para miembros con suscripción activa
Diagrama — RSAG7.820.5268
RSAG7.820.5268
93.72 KiB Descargado 4445 veces Descarga disponible para miembros con suscripción activa
Lista de Componentes — RSAG7.820.5268
Part.Description_5268
158.15 KiB Descargado 237 veces Descarga disponible para miembros con suscripción activa
Datasheet — HISENSE HE315GH-E77
BOE_HV320WX2-200
755.66 KiB Descargado 501 veces Descarga disponible para miembros con suscripción activa
Datasheet — HISENSE HE315GH-E88
CSOT_MT3151A05-1
904.26 KiB Descargado 180 veces Descarga disponible para miembros con suscripción activa
Nota: antes de cargar firmware o grabar memorias NAND, verificar el panel instalado y la placa utilizada, ya que este modelo admite más de una mainboard y dos variantes de display.

Firmware por USB — MSD6308 / ILO LDH32ILO3 / RSAG7.820.5650 / RSAG7.820.6141

Actualización por USB

ILO LDH32ILO3 — Actualización de Firmware por USB

Carga desde menú service con archivo USBUpgrade.bin
Instrucciones

Instrucciones de actualización con pendrive

  • Descomprimir el paquete y obtener el archivo USBUpgrade.bin.
  • Copiar USBUpgrade.bin en el pendrive.
  • Insertar el USB en uno de los puertos del televisor.
  • Entrar al menú service con MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU.
  • Dentro del service, seleccionar Options → Actualizar firmware → Cursor derecho.
  • Esperar a que el TV termine el proceso y se reinicie.
  • Reingresar al service y ejecutar Init → Unprotected Clear → OK.
  • Si corresponde, volver a entrar y ajustar Factory Option → OK → Logo Option; salir con power off.

Luego de la actualización, el equipo requiere limpieza de configuración y, en algunos casos, corrección de logo para que el arranque quede asociado a la marca correcta.

  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

ILO LDH32ILO3 — Instalación Forzada de Firmware por USB

Método de arranque con tecla MENU del TV
Instrucciones

Guía de instalación forzada desde pendrive

  • Extraer el contenido del firmware hasta obtener USBUpgrade.bin.
  • Copiar el binario al pendrive e insertarlo en el televisor.
  • Con el TV desconectado de la red, mantener presionada la tecla MENU del teclado del televisor.
  • Conectar el equipo a la red de AC220V, seguir manteniendo MENU y encender con el control remoto.
  • Cuando aparezca el cartel de actualización, soltar la tecla MENU y esperar a que finalice la carga.
  • Después del reinicio, entrar al menú service con la secuencia habitual.
  • Seleccionar Init → Unprotected Clear → OK para completar el reset interno.
  • Si hace falta corregir la marca, entrar de nuevo al service y ajustar Logo Option; salir con power off.

Este método es útil cuando el equipo no acepta la actualización por la vía normal, pero igualmente necesita reset posterior y revisión del logo al finalizar.

  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Actualización por USB

RSAG7.820.5650 — Actualización de Firmware por USB

Paquetes para 24N10, 32N10 y 39N16
Instrucciones

Procedimiento estándar de actualización en la plataforma MSD6308

  • Elegir el firmware correcto según el modelo o panel configurado en la mainboard.
  • Descomprimir el archivo hasta obtener USBUpgrade.bin.
  • Copiar el binario al pendrive y conectarlo al TV.
  • Abrir el menú service con MENU → SONIDO → BALANCE 0 → 1 9 6 9 → MENU.
  • En Options, ejecutar Actualizar firmware con cursor derecho.
  • Una vez completada la escritura, volver a entrar al menú de servicio.
  • Aplicar Init → Unprotected Clear → OK y dejar que el equipo reinicie otra vez.
  • Si corresponde a otra marca, cambiar el logo desde Factory Option → OK → Logo Option.

En esta plataforma, actualización, reset y logo forman parte del mismo flujo de recuperación para dejar el TV correctamente configurado.

  • MSD6308_24N10_E0801.zip (81.94 MiB) (Descargado 529 veces)
    Descarga disponible para miembros con suscripción activa
  • MSD6308_32N10_E1024.zip (74.04 MiB) (Descargado 497 veces)
    Descarga disponible para miembros con suscripción activa
  • MSD6308_39N16_E0731.zip (74.1 MiB) (Descargado 523 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.5650 — Instalación Forzada de Firmware por USB

Método de arranque con tecla MENU del TV
Instrucciones

Procedimiento forzado para 24N10, 32N10 y 39N16

  • Seleccionar el archivo adecuado y extraer USBUpgrade.bin.
  • Copiar el contenido en el pendrive y dejarlo listo en el televisor.
  • Con el equipo desenchufado, mantener presionada la tecla MENU del teclado del TV.
  • Volver a conectar la alimentación de AC220V y encender con el control remoto sin soltar MENU.
  • Cuando el TV detecte el software y muestre el cartel de actualización, dejar de presionar la tecla.
  • Tras el reinicio, entrar al menú service y ejecutar Init → Unprotected Clear → OK.
  • Si la marca de arranque quedó incorrecta, ingresar otra vez al service para ajustar Logo Option.

El método forzado reinstala el software aun cuando el equipo no entra normalmente al sistema, pero igual requiere postajuste de memoria y logo.

  • MSD6308_24N10_E0801.zip (81.94 MiB) (Descargado 529 veces)
    Descarga disponible para miembros con suscripción activa
  • MSD6308_32N10_E1024.zip (74.04 MiB) (Descargado 497 veces)
    Descarga disponible para miembros con suscripción activa
  • MSD6308_39N16_E0731.zip (74.1 MiB) (Descargado 523 veces)
    Descarga disponible para miembros con suscripción activa
Actualización por USB

RSAG7.820.6141 — Actualización de Firmware por USB

Proceso normal de actualización para la familia MSD6308
Instrucciones

Instalación del firmware desde menú de servicio

  • Bajar el firmware correspondiente y descomprimirlo hasta obtener USBUpgrade.bin.
  • Copiar el archivo al pendrive y conectarlo al televisor.
  • Ingresar al menú factory usando MENU → SONIDO → BALANCE 0 → 1 9 6 9 → MENU.
  • Desde Options, elegir Actualizar firmware con cursor derecho y dejar que termine el reinicio.
  • Repetir el ingreso al service para correr Init → Unprotected Clear → OK.
  • Si la placa quedó con otra identidad de arranque, corregir la marca desde la opción de logo y salir apagando el TV.

Aunque la secuencia es la misma que en la 5650, conviene tratar cada mainboard por separado y verificar compatibilidad de panel antes de grabar.

  • MSD6308_24N10_E0801.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.6141 — Instalación Forzada de Firmware por USB

Método de recuperación con tecla MENU del televisor
Instrucciones

Procedimiento alternativo de carga forzada

  • Preparar el pendrive con USBUpgrade.bin del firmware seleccionado.
  • Con el televisor desconectado, mantener oprimida la tecla MENU del panel de mando.
  • Conectar a la red de AC220V y encender con el control remoto mientras se sigue sosteniendo la tecla.
  • Soltar MENU cuando aparezca el mensaje de detección del software y dejar completar la actualización.
  • Luego del reinicio, entrar al menú de servicio y ejecutar Init → Unprotected Clear → OK.
  • Corregir el logo si quedó desfasado y salir del factory apagando el televisor.

Este método sirve como recuperación cuando la carga desde el menú no es suficiente o el sistema no permite completar la actualización de forma convencional.

  • MSD6308_24N10_E0801.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — RSAG7.820.5650
Archivos NAND de la memoria N51 para variantes 24N10, 32N10 y 39N16 de la plataforma MSD6308.
DUMP NAND N51 MSD6308

Archivos de memoria — RSAG7.820.5650

Descargas disponibles para regrabar memoria NAND en la plataforma MSD6308. La descarga está disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
MAIN_5650_24N10_N51_TC58NVG1S3HTA00.zip
Tamaño: 86.64 MiB
Descargado 133 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
MAIN_5650_32N10_N51_TC58NVG1S3HTA00.zip
Tamaño: 77.35 MiB
Descargado 90 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
MAIN_5650_39N16_N51_TC58NVG1S3HTA00.zip
Tamaño: 77 MiB
Descargado 90 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones posteriores a la carga — RSAG7.820.5650

PROCEDIMIENTO
Si después de grabar la memoria hace falta corregir la marca, entrar al menú service con MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU.
Dentro del menú de fábrica, ingresar en Factory Option → OK → Logo Option, elegir el logo correcto y salir con power off.
NOTA TÉCNICA

Nota: En ILO LDH32ILO3, un dump es una fotografía exacta del contenido de la memoria en un archivo. Sirve para clonar o restaurar memorias en mainboards iguales, o para recuperar una memoria dañada escribiendo de nuevo los datos correctos con programador.

Soporte y aportes — ILO LDH32ILO3
Menú Service • Reset • Cambio de Logo • Backlight • Arranque suave
Service Reset Logo Backlight Fuente

Menú Service / Modo Fábrica — ILO LDH32ILO3

Modificar valores del menú de servicio sin respaldo previo puede dejar el equipo inestable o directamente inoperable.

Encender el televisor y pulsar MENU.
Entrar en SONIDO → BALANCE y dejar el balance en 0.
Sin pulsar OK sobre Balance, escribir la secuencia 1 9 6 9.
Cuando aparezca la letra M en pantalla, presionar otra vez MENU para abrir el menú service.
Para salir del menú de fábrica, apagar el equipo con Power off.

Nota: La misma secuencia se reutiliza para reset, actualización y corrección de logo en las placas MSD6308.

Reset / Restaurar a valores de fábrica — ILO LDH32ILO3

El reset puede hacerse desde el menú normal del usuario o desde el menú de servicio si se requiere una limpieza más técnica.

Procedimiento por menú de usuario

Ingresar al MENU.
Ir a Configuracion → Restaurar parametros de fábrica.
Aceptar el proceso y esperar a que el TV se reinicie.
Una vez reiniciado, realizar nuevamente la configuración inicial.

Procedimiento por menú service

Entrar al menú service con la secuencia de balance en 0.
Seleccionar Init → Unprotected Clear → OK y dejar que el equipo reinicie otra vez.

Nota: Este reset de service es el mismo que se aplica al finalizar tanto la actualización normal como la instalación forzada del firmware.

Backlight: Bajar corriente a LEDs — RSAG7.820.5268

En esta powerboard, el controlador AP3843 define la corriente del backlight. Reducirla ayuda a bajar temperatura, estabilizar el sistema y prolongar la vida útil de los LEDs.

Localizar la resistencia de sensado R934 – 16Ω en la etapa del backlight.
Reemplazar R934 por una resistencia de 20Ω para reducir la corriente entregada a los LEDs.
Después del cambio, controlar brillo, temperatura y estabilidad general del backlight.

Nota: La modificación reduce la luminosidad, por eso debe aplicarse buscando un equilibrio razonable entre imagen, consumo y confiabilidad.

Aporte: Fuente inestable / Falla de arranque suave — RSAG7.820.5268

El arranque suave de esta fuente fue señalado como un punto crítico. Una falla en esa etapa puede causar bloqueo de la fuente, arranques erráticos o tensiones que no se estabilizan correctamente.

Revisar el capacitor C863, que participa en la carga progresiva del circuito de arranque suave.
Controlar la resistencia R820 de 10 kΩ; si se abre o se desvaloriza, el sistema puede volverse inestable durante el funcionamiento.
Verificar el conjunto formado por VD821, N807 y N808, ya que intervienen en la regulación inicial y en la descarga correcta del capacitor.
Si C863 queda en corto, la fuente puede bloquearse y la salida de 12V puede caer alrededor de 3.4V.

Nota: La revisión del arranque suave ayuda a no confundir una falla de control de fuente con un defecto de mainboard o con un problema general de alimentación.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
