ILO LDH32ILO6

Descargas ILO LDH32ILO6: firmware USB, diagramas, manual service, datasheet y dumps de memoria

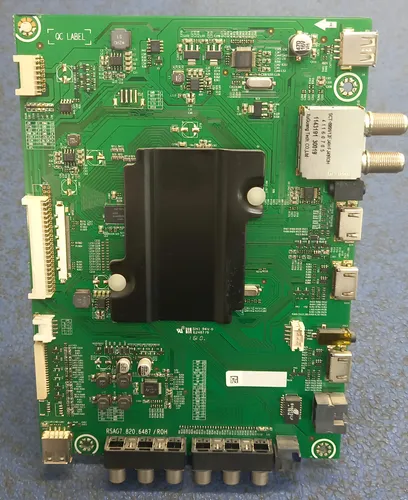

Marca: ILO Modelo: LDH32ILO6 Placa: RSAG7.820.6487 Chasis: MTK5655
ILO LDH32ILO6
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales, datasheet y memorias
  • Firmware — Actualización por USB ILO LDH32ILO6
  • Firmware — Instalación forzada por USB ILO LDH32ILO6
  • Firmware — Actualización por USB MTK5655 32K370
  • Firmware — Actualización por USB MTK5655 40K370
  • Firmware — Actualización por USB MTK5655 40K390
  • Firmware — Actualización por USB MTK5655 43K352
  • Firmware — Actualización por USB MTK5655 48K390
  • Firmware — Actualización por USB MTK5655 50K370
  • Firmware — Instalación forzada por USB MTK5655 32K370
  • Firmware — Instalación forzada por USB MTK5655 40K370
  • Firmware — Instalación forzada por USB MTK5655 40K390
  • Firmware — Instalación forzada por USB MTK5655 43K352
  • Firmware — Instalación forzada por USB MTK5655 48K390
  • Firmware — Instalación forzada por USB MTK5655 50K370
  • Diagrama de MainBoard — RSAG7.820.6487
  • Lista de Componentes — RSAG7.820.6487
  • Diagrama de PowerBoard — RSAG7.820.5268
  • Lista de Componentes — RSAG7.820.5268
  • Datasheet de Panel — HISENSE HE315GH-E72 / BOE HV320WXC-200
  • Manual Service — ILO LDH32ILO6
  • Manual Service — RSAG7.820.6487
  • Manual de configuración — URC2025
  • Datos de Memoria / DUMP — ILO LDH32ILO6 EEPROM
  • Datos de Memoria / DUMP — ILO LDH32ILO6 EMMC
  • Datos de Memoria / DUMP — MTK5655 32K370 EEPROM
  • Datos de Memoria / DUMP — MTK5655 32K370 EMMC
  • Datos de Memoria / DUMP — MTK5655 40K390 EMMC
  • Datos de Memoria / DUMP — MTK5655 40K390 EEPROM
  • Datos de Memoria / DUMP — MTK5655 43K352 EEPROM
  • Datos de Memoria / DUMP — MTK5655 43K352 EMMC
  • Datos de Memoria / DUMP — MTK5655 48K390 EEPROM
  • Datos de Memoria / DUMP — MTK5655 48K390 EMMC
  • Datos de Memoria / DUMP — MTK5655 50K370 EEPROM
  • Datos de Memoria / DUMP — MTK5655 50K370 EMMC
Información técnica
Información técnica ILO LDH32ILO6
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
ILO
LDH32ILO6
Modelo
LDH32ILO6
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27
Modelo compatible
NOBLEX 32LD879HI · JVC LT32DA765 · PIONEER PLE32HMS4 · PHILCO PLD3216HI · SANYO LCE32IH16 · SANSEI TDS1632HI · TONOMAC TO-3216-HDS
Placas y conectividad
MainBoard
RSAG7.820.6487
PowerBoard
RSAG7.820.5268
Wifi
WU182-LO
MainChip
MEDIATEK MT5655
Panel Display
HISENSE HE315GH-E72 · BOE HV320WXC-200 · 1366x768 · HD · 60HZ · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-015D

Documentación técnica

Manual Service — ILO LDH32ILO6
Manual_Service_LDH32ILO6
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Diagrama — RSAG7.820.6487
RSAG7.820.6487
397.79 KiB Descargado 2131 veces Descarga disponible para miembros con suscripción activa
Lista de Componentes — RSAG7.820.6487
Part.Description.6487
194.33 KiB Descargado 184 veces Descarga disponible para miembros con suscripción activa
Manual Service — RSAG7.820.6487
Manual_Service_6487
2.2 MiB Descargado 3182 veces Descarga disponible para miembros con suscripción activa
Diagrama — RSAG7.820.5268
RSAG7.820.5268
93.72 KiB Descargado 4445 veces Descarga disponible para miembros con suscripción activa
Lista de Componentes — RSAG7.820.5268
Part.Description_5268
158.15 KiB Descargado 237 veces Descarga disponible para miembros con suscripción activa
Datasheet — HISENSE HE315GH-E72 / BOE HV320WXC-200
BOE_HV320WXC-200
1.12 MiB Descargado 323 veces Descarga disponible para miembros con suscripción activa
Manual de configuración — URC2025
Manual_URC2025-Eng-Span
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Nota: modificar parámetros internos sin conocimiento técnico puede provocar fallas permanentes en el televisor.

Firmware por USB — MTK5655 / ILO LDH32ILO6 (Actualización + Forzado)

Firmware por USB

ILO LDH32ILO6 — Actualización de firmware por USB

Instalación desde menú del sistema
Instrucciones

Instrucciones de actualización desde USB

  • Descomprimir el archivo descargado hasta obtener un archivo con extensión .pkg.
  • Copiar el archivo al pendrive y verificar que no existan otros archivos en el USB.
  • Insertar el pendrive en un puerto USB del televisor.
  • Entrar a MENU con el botón de engranaje y seguir la ruta TODO > SISTEMA > ACTUALIZAR desde USB.
  • Cuando aparezca la ventana de confirmación, presionar Reiniciar y esperar a que finalice la actualización.
  • Al terminar, restaurar el TV a valores de fábrica desde TODO > SISTEMA > Restaurar a los valores de fábrica.

Después de la actualización conviene realizar la configuración inicial desde cero para limpiar parámetros previos y evitar inconsistencias de software.

  • MTK5655_32K370_J0724.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

ILO LDH32ILO6 — Instalación forzada de firmware por USB

Actualización con upgrade_loader.pkg
Instrucciones

Guía de instalación forzada con pendrive

  • Descomprimir el paquete hasta obtener el archivo upgrade_loader.pkg.
  • Copiar ese archivo al pendrive, sin agregar otros archivos extra.
  • Apagar el televisor desde el control remoto e insertar el pendrive en el puerto USB.
  • Mantener presionado el botón de encendido del control remoto hasta que aparezca el mensaje de actualización en pantalla.
  • Esperar a que finalice el proceso y el TV retorne a la interfaz principal. Luego retirar el pendrive.
  • Completar con una restauración a valores de fábrica desde el menú del sistema y rehacer la configuración inicial.

Este método forzado resulta útil cuando el equipo no completa correctamente la actualización desde el menú convencional, pero aún reconoce el cargador de arranque.

  • MTK5655_32K370_J0724.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware por USB

RSAG7.820.6487 — Actualización de firmware por USB

Paquetes MTK5655 para 32K370, 40K370, 40K390, 43K352, 48K390 y 50K370
Instrucciones

Procedimiento de actualización USB en plataforma RSAG7.820.6487

  • Elegir el firmware correcto según el tamaño y la variante del equipo.
  • Extraer el archivo comprimido hasta obtener el paquete .pkg correspondiente.
  • Copiar el archivo al pendrive y conectarlo al televisor.
  • Entrar a MENU > TODO > SISTEMA > ACTUALIZAR desde USB y confirmar el reinicio para iniciar la carga.
  • Esperar a que termine la instalación y restaurar el televisor a valores de fábrica al finalizar.

La plataforma MTK5655 comparte el mismo procedimiento de actualización entre varios modelos de 32 a 50 pulgadas, pero cada archivo debe coincidir con su variante específica.

  • MTK5655_32K370_J0724.zip (352.94 MiB) (Descargado 1541 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_40K370_J0927.zip (352.95 MiB) (Descargado 385 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_40K390_J0720.zip (352.95 MiB) (Descargado 606 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_43K352_J0724.zip (352.95 MiB) (Descargado 433 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_48K390_J0727.zip (352.95 MiB) (Descargado 405 veces)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_50K370_J0720.zip (353.47 MiB) (Descargado 979 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.6487 — Instalación forzada de firmware por USB

Carga con upgrade_loader.pkg en plataforma MTK5655
Instrucciones

Procedimiento forzado en RSAG7.820.6487

  • Descomprimir el firmware hasta obtener el archivo upgrade_loader.pkg.
  • Copiarlo al pendrive y apagar el televisor desde el control remoto.
  • Insertar el USB en el puerto del TV.
  • Mantener presionado el botón de encendido del control remoto hasta que aparezca el mensaje Software updating.
  • Esperar a que termine la actualización y el equipo vuelva a la interfaz principal. Luego retirar el pendrive.
  • Completar el proceso con una restauración a valores de fábrica desde TODO > SISTEMA.

La instalación forzada sirve para recuperar software cuando el sistema aún inicia el cargador, pero no permite completar una actualización normal por menú.

  • MTK5655_32K370_J0724.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_40K370_J0927.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_40K390_J0720.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_43K352_J0724.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_48K390_J0727.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • MTK5655_50K370_J0720.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — ILO LDH32ILO6
Archivos EMMC y EEPROM para la plataforma MTK5655 con lectura y escritura mediante programador RT809H.
DUMP EMMC EEPROM LDH32ILO6

Archivos de memoria — ILO LDH32ILO6

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Datos de Memoria / DUMP — ILO LDH32ILO6 EEPROM
Archivo: MTK5655_32K370_EEPROM.zip
Descargas: No especificadas
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — ILO LDH32ILO6 EMMC
Archivo: MTK5655_32K370_EMMC.zip
Descargas: No especificadas
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de conexión EMMC / EEPROM — ILO LDH32ILO6

PROCEDIMIENTO
Utilizar programador RT809H para lectura y escritura de memoria.
Identificar la EMMC N87 H26M31001HPR y la EEPROM N50 24C128.
Realizar conexión en CLK, CDM, D0 y Vcc.
Retirar R80, R81, R82 y L40 antes de conectar la alimentación del programador.
Conectar VCC del programador y alimentar externamente con 12V en el cátodo de DV817.
NOTA TÉCNICA

Nota: En ILO LDH32ILO6, el dump se utiliza para recuperar el software cuando la memoria interna está dañada o la actualización por USB ya no alcanza. La regrabación se realiza a nivel hardware, directamente sobre el chip.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.6487
Archivos EMMC y EEPROM para varias configuraciones MTK5655 de 32", 40", 43", 48" y 50".
DUMP EMMC EEPROM 6487

Archivos de memoria — RSAG7.820.6487

Descargas de memoria disponibles para programación y recuperación de diferentes variantes de la plataforma MTK5655.

ARCHIVOS DISPONIBLES
Datos de Memoria / DUMP — MTK5655 32K370 EEPROM
Archivo: MTK5655_32K370_EEPROM.zip
Tamaño: 1.44 KiB
Descargado 104 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — MTK5655 32K370 EMMC
Archivo: MTK5655_32K370_EMMC.zip
Tamaño: 346.9 MiB
Descargado 112 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — MTK5655 40K390 EMMC
Archivo: MTK5655_40K390_EMMC.zip
Tamaño: 339.99 MiB
Descargado 83 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — MTK5655 40K390 EEPROM
Archivo: MTK5655_40K390_EEPROM.zip
Tamaño: 1.37 KiB
Descargado 71 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — MTK5655 43K352 EEPROM
Archivo: MTK5655_43K352_EEPROM.zip
Tamaño: 1.47 KiB
Descargado 55 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — MTK5655 43K352 EMMC
Archivo: MTK5655_43K352_EMMC.zip
Tamaño: 339.5 MiB
Descargado 45 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — MTK5655 48K390 EEPROM
Archivo: MTK5655_48K390_EEPROM.zip
Tamaño: 1.51 KiB
Descargado 34 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — MTK5655 48K390 EMMC
Archivo: MTK5655_48K390_EMMC.zip
Tamaño: 330.65 MiB
Descargado 40 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — MTK5655 50K370 EEPROM
Archivo: MTK5655_50K370_EEPROM.zip
Tamaño: 1.49 KiB
Descargado 92 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria / DUMP — MTK5655 50K370 EMMC
Archivo: MTK5655_50K370_EMMC.zip
Tamaño: 344.15 MiB
Descargado 85 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de conexión EMMC — RSAG7.820.6487

PROCEDIMIENTO
Preparar el programador RT809H para lectura o escritura de memorias de esta plataforma.
Ubicar la EMMC N87 H26M31001HPR y la EEPROM N50 24C128 en la mainboard.
Conectar las líneas CLK, CDM, D0 y Vcc del programador a la placa.
Levantar o retirar R80, R81, R82 y L40 para aislar correctamente la memoria antes de programar.
Aplicar 12V externos en el cátodo de DV817 y luego realizar la lectura o escritura necesaria.
NOTA TÉCNICA

Nota: En RSAG7.820.6487, el dump funciona como imagen de memoria para recuperar equipos con corrupción profunda de software. Es un método de rescate de bajo nivel y no reemplaza una reparación de hardware cuando la falla está en fuente, panel o componentes dañados.

Soporte y aportes — ILO LDH32ILO6
Menú Service • Reset • Logo • Netflix • Project ID • Backlight • Fuente
Service Reset Logo Project ID Netflix Backlight Soft Start Mediciones

Menú Service / Modo Fábrica — ILO LDH32ILO6

Cambiar parámetros del menú técnico sin conocer su función puede dejar el equipo inoperable. Registrar valores antes de tocar opciones internas.

Encender el TV e ingresar al MENU con el botón de engranaje del control remoto.
Seleccionar TODO y entrar a SONIDO > Configuración avanzada de Audio.
Ubicarse sobre Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Cuando aparezca una M en la esquina superior izquierda, pulsar nuevamente el botón de engranaje para abrir el MENU de SERVICE.
Para salir, apagar con power off.

Nota: Esta misma secuencia sirve como base para reset, cambio de logo y otras tareas de servicio sobre RSAG7.820.6487.

Reset / Restaurar a valores de fábrica — ILO LDH32ILO6

Restaurar a fábrica elimina la configuración actual del equipo y deja el sistema listo para una nueva inicialización.

Desde el menú de usuario, entrar a TODO > SISTEMA > Restaurar a los valores de fábrica.
Aceptar y esperar el reinicio del televisor.
Luego del reinicio, completar nuevamente el asistente de configuración inicial.
Como alternativa de service, entrar a Factory > Clean Chip.
Cuando el equipo reinicie, apagar desde el control remoto para salir del modo de servicio y volver a encender.

Nota: El reset se recomienda después de una actualización de firmware, un cambio de logo o una regrabación de memoria.

Configurar Mainboard / Project ID / PID / SID / HID — ILO LDH32ILO6

El contenido publicado para esta sección corresponde a la configuración del control URC2025 con código de servicio para esta familia.

Presionar la tecla de modo TV.
Mantener pulsada la tecla SETUP hasta que el modo TV parpadee dos veces.
Ingresar el código 2731.
Presionar el botón de encendido/apagado.
Si el televisor se apaga, volver a encenderlo y comprobar Vol+, Vol-, MUTE y MENU.

Nota: El tema menciona Project ID / PID / SID / HID, pero el contenido visible entregado corresponde a la programación del control URC2025 para la plataforma.

Netflix error tvq-pm-100 (5.6.1) — ILO LDH32ILO6

Síntoma reportado: Netflix reproduce 1 o 2 segundos y luego muestra el error tvq-pm-100 (5.6.1).

Entrar a MENU > TODO > SISTEMA > HORA y luego abrir Fecha/Hora > AJUSTAR.
Desactivar la sincronización automática y reconfigurar la fecha y la hora en modo manual.
Restaurar a fábrica desde el menú del equipo.
Cuando la pantalla quede completamente negra, desconectar el televisor de la corriente.
Volver a encender, completar la inicialización y dejar nuevamente la fecha y la hora en configuración manual.
Esperar unos minutos e iniciar otra vez la aplicación de Netflix.

Nota: Según el aporte, el problema aparece porque el Smart TV guardó internamente una fecha futura tomada de forma automática. Corregir fecha y resetear el equipo elimina el error.

Backlight: Bajar corriente a LEDs — RSAG7.820.5268

La corriente del backlight en esta fuente queda determinada por el circuito de control asociado al driver AP3843. Reducirla ayuda a bajar la temperatura de trabajo y a mejorar la vida útil de los LEDs.

Ubicar la resistencia de sensado R934 de 16Ω.
Reemplazar R934 por una resistencia de 20Ω.
Verificar el nivel de brillo, la estabilidad del encendido y el comportamiento del backlight después del cambio.

Nota: Esta modificación disminuye la corriente del sistema de iluminación. Si se exagera el ajuste, la imagen puede quedar demasiado oscura.

Aporte: Falla en el sistema de arranque suave — RSAG7.820.5268

Se publicó una explicación detallada del circuito de arranque suave de esta fuente, identificado como un punto crítico y frecuente de falla.

Revisar el capacitor C863, ya que cuando se pone en corto puede bloquear la fuente.
Verificar la resistencia R820 de 10kΩ; si se abre o se desvaloriza, el control de la fuente se vuelve inestable.
Si C863 queda en corto, la fuente puede bloquearse y en la salida de 12V medirse alrededor de 3.4V.
Confirmar que el sistema de arranque suave descargue y recargue correctamente antes de considerar otros defectos mayores.

Nota: El aporte destaca dos fallas repetidas en taller: R820 defectuosa y C863 en corto, ambas capaces de generar arranques erráticos o bloqueo completo de la fuente.

Mediciones eléctricas — RSAG7.820.5268

Se publicaron tensiones de referencia útiles para diagnóstico de encendido, stand-by y backlight en la fuente RSAG7.820.5268.

HOT GROUND: C810 = 289.5V (301.0 Stby), C811 = 289.5V (301.0 Stby), VD822 = 17.3V (16.3V Stby), VD804 = 143.6V (143.3V Stby).
COLD GROUND: VD817 = 12.1V (12.1V Stby), VD819 = 12.1V (12.1V Stby), VD816 = 89.8V a 90.7V, VD902 = 129.1V a 140.3V.
Líneas LED: V2+ = 129.1V a 140.2V y V2- = 3.10V a 6.54V.
N901 AP3843CP-E1: PIN1 = 2.50V, PIN7 = 12.0V, PIN8 = 5.00V.

Nota: Estas tensiones sirven como referencia comparativa. Si se alejan mucho de esos valores, es probable que exista una falla en la regulación, en el arranque o en el circuito de backlight.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
