ILO LED46CC2000U

Descargas ILO LED46CC2000U: datos de memoria, dump y pinout para reparación técnica

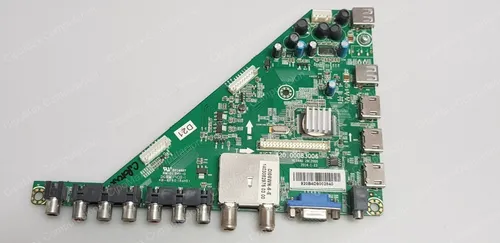

Marca: ILO Modelo: LED46CC2000U Placa: JUC7.820.00083006 (HLS48D 28C2000) PowerBoard: XR7.820.238V13
ILO LED46CC2000U
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de memoria, dump y pinout
  • Datos de Memoria / PinOut / DUMP — ILO LED46CC2000U
Información técnica
Información técnica ILO LED46CC2000U
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
ILO (Importador Walmart Argentina)
LED46CC2000U
Modelo
LED46CC2000U
Chasis
Sin Info: por el momento
Matriz
CHANGHONG
Control remoto
Sin Info: por el momento
Modelo compatible
Sin Info: por el momento
Placas y conectividad
MainBoard
JUC7.820.00083006 (HLS48D 28C2000)
PowerBoard
XR7.820.238V13 (R-HS155D-1MF21)
Panel Display
M460F13-E1-S · SAMSUNG LSC460HN04-S01 CELL
Resolución
1920×1080 FHD
LVDS
LVDS (2 ch, 10-bit)
Conector
51 pins Connector

Documentación técnica

Documentación técnica
Sin Info: por el momento
Descargas: No especificadas
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Dump memoria
Datos de Memoria / PinOut / DUMP — ILO LED46CC2000U
Archivo SPI Flash 25Q32 para recuperación de software en mainboard JUC7.820.00083006.
DUMP 25Q32 SPI FLASH LED46CC2000U

Archivos de memoria — ILO LED46CC2000U

Descarga disponible a miembros con suscripción activa para regrabación de memoria SPI Flash.

ARCHIVOS DISPONIBLES
ILO-LED46CC2000U-25Q32.zip
Tamaño: 3.07 MiB
Descargado 285 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación / PinOut — ILO LED46CC2000U

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura, escritura o conexión para este DUMP).
NOTA TÉCNICA

Nota: En ILO LED46CC2000U, un dump es un archivo técnico para programadores. Sirve para escribir o reescribir la memoria SPI Flash cuando se sospecha corrupción de software y el equipo no inicia correctamente.

Soporte y aportes — ILO LED46CC2000U
Valores de componentes • Backlight • Aporte técnico
Componentes Backlight

Aporte técnico: valores de componentes — ILO LED46CC2000U

Se compartieron valores útiles de componentes de la fuente para diagnóstico y reparación.

U101: 5AARAD.
R115: 152 o 1K5.
R120: 101 o 100 ohmios.
R121: 510 o 51 ohmios; también se menciona que puede colocarse 47 ohmios.

Nota: El dato sobre U101 fue compartido como referencia práctica de taller y no como identificación confirmada por diagrama oficial.

Backlight: bajar corriente a LEDs — XR7.820.238V13

Aporte práctico para reducir el estrés térmico del backlight sin generar una caída importante de luminosidad.

El controlador mencionado para el backlight es 41A558T / UCC25710.
En el retorno a GND de las tiras LED se indican cinco resistencias en paralelo: R417, R418, R419, R420 y R421.
Cada una tiene un valor de 10 ohmios; en conjunto entregan una resistencia total aproximada de 2 ohmios.
Retirando una de esas resistencias, la resistencia final sube a aproximadamente 2,5 ohmios.
Esa modificación reduce la corriente del backlight y ayuda a aliviar el esfuerzo térmico de los LEDs sin una pérdida fuerte de brillo.

Nota: Este ajuste fue compartido como experiencia de taller. Conviene comprobar estabilidad, brillo y temperatura antes de dar por finalizada la reparación.
