JVC LT24DR330

Síntoma reportado: el TV puede bloquearse con señal de RF digital, durante reproducción de videos HD por USB y, en algunos casos, al usar HDMI.

Ubicar en la plaqueta principal la posición C318.

Instalar un capacitor SMD de 0,1 µF / 16V en esa posición.

Probar nuevamente el equipo con RF digital, USB y HDMI para verificar que el bloqueo desaparezca.

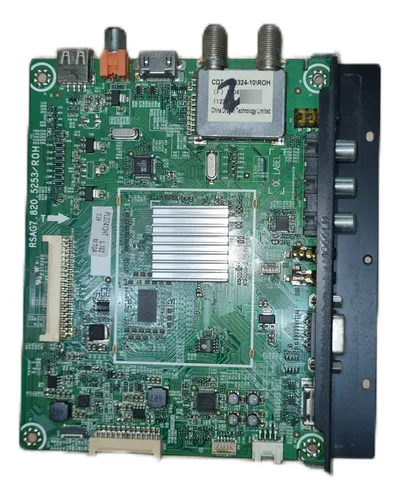

Nota: La corrección publicada se centra en la mainboard RSAG7.820.5253 y se asocia a una falla de estabilidad del equipo, no a un problema de panel.

Falla reportada: en modo TV CABLE ciertos canales aparecen en blanco y negro y el equipo informa norma NTSC.

Seleccionar el canal donde aparece la imagen en blanco y negro.

Entrar en MENU → Canal → Sintonía manual aire.

En el ítem Sistema, cambiar la norma a PAL-N.

Presionar la tecla roja del control remoto y esperar el mensaje de guardado en pantalla.

Salir de la configuración presionando MENU tres veces.

Nota: El ajuste corrige una configuración de sistema de color; no implica reprogramar memorias ni instalar firmware.

Advertencia: cambiar parámetros del menú de servicio sin conocer su función puede provocar fallas de arranque, configuración incorrecta de panel o daños permanentes.

Encender el televisor y abrir el menú principal.

Entrar en SONIDO → BALANCE y dejar el balance en 0.

Ubicarse sobre la opción Balance sin presionar OK.

Ingresar desde el control remoto la secuencia 1 9 6 9.

Verificar que aparezca una M en la esquina superior izquierda.

Presionar MENU para que se muestre el menú de service.

Realizar únicamente los ajustes necesarios y dejar registrados los valores originales.

Para salir, apagar el televisor desde Power off.

Nota: Este método es el mismo que se usa como base para reset, actualización de firmware y cambio de logo en esta plataforma.

Restablecer el equipo borra la configuración guardada y devuelve el televisor al estado inicial de fábrica.

Primer método: pulsar MENU.

Ir a CONFIGURACION → RESTAURAR PARAMETROS FÁBRICA.

Aceptar la operación y esperar que el televisor se reinicie.

Completar la configuración inicial una vez que el equipo vuelva a encender.

Segundo método: entrar al menú de service con la secuencia MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU.

Dentro del menú técnico, seleccionar CLEAR UNPROTECTLY.

Confirmar el reseteo con Cursor Derecha (RESET).

Nota: El reset borra ajustes del usuario; si el equipo tiene una falla de hardware o firmware corrupto, restaurar a fábrica puede no ser suficiente.

Este ajuste puede ser necesario después de cambiar la mainboard, reinstalar firmware o reemplazar memorias.

Ingresar al menú de service con el método de esta plataforma: MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU.

Usar las flechas del control remoto para entrar a Factory Menu > Funtion > Logo.

Buscar la marca adecuada desplazándose con izquierda o derecha sobre la opción Logo.

Si la marca correcta no figura, se puede dejar Welcome como logo genérico o usar la opción Apagado.

Apagar el televisor desde el control remoto, volver a encender y comprobar que el cambio se haya aplicado.

Nota: La disponibilidad de logos depende del software cargado en el equipo y de la configuración que tenga activa la placa.

La fuente RSAG7.820.5258 utiliza el controlador OZ9998AGN. El ajuste publicado busca reducir el estrés térmico de las tiras LED y mejorar la confiabilidad del backlight.

Localizar las resistencias asociadas al pin ISET del OZ9998AGN, en especial R848 y R862.

Retirar la resistencia R848 de 12kΩ y reemplazarla por una de 22kΩ.

Como alternativa puede usarse 27kΩ, aunque el valor de 22kΩ fue señalado como un compromiso más equilibrado entre brillo y confiabilidad.

Después del cambio, controlar brillo, estabilidad del backlight y uniformidad de imagen antes de dar por finalizada la reparación.

Nota: Reducir la corriente también reduce el brillo. El ajuste debe evaluarse caso por caso según el estado del sistema de iluminación.

Valores de referencia publicados para diagnóstico de encendido, standby, ausencia de imagen y comportamiento del backlight.

HOT GROUND: C810 = 287.0V (298.1V Stby) · VD927 = 252.7V (258.5V Stby) · VD928 = 252.7V (258.5V Stby) · VD933 = 18.91V (14.35V Stby)

COLD GROUND: VD945 = 12.15V (12.16V Stby) · VD947 = 12.15V (12.16V Stby) · VD811 = 29.74V VLED

N834 OZ9998: Pin1 = 3.30V · Pin10 = 1.26V · Pin17 = 5.00V · Pin19 = 12.15V

Nota: Estas tensiones sirven como referencia comparativa. La interpretación correcta depende de medir en el mismo punto de masa y bajo la misma condición de trabajo.

Aporte 1 — Daño por descarga atmosférica: se reportó una fuente muy dañada, con placa ennegrecida y fallas en fusible, C804, C803, N931, N932, N933, V931, R940, R939, VD935, R943, R942A, R851 y una pista quemada en el optoacoplador pin 3.

En ese caso, después de reemplazar varios componentes, la fuente seguía sin arrancar. El elemento que finalmente resolvió la falla fue el capacitor C949 (1nF / 50V), que estaba en corto. También se verificó que C946 no viene montado en esa versión de fuente.

Aporte 2 — El equipo no respondía al encendido: se solucionó reemplazando C941 y C942 de 1000 µF / 25V por capacitores de 1000 µF / 35V. Luego del cambio, el LED volvió a rojo en standby y azul al encender, recuperando el funcionamiento normal.

Aporte 3 — Oscilación en la alimentación: se observó parpadeo del LED frontal y variación de tensión en VD945 y VD947 entre aproximadamente 9.5V y 12.3V. Tras revisar el circuito, se detectó comportamiento anómalo en VD933.

Con la fuente funcionando, VD933 mostraba una tensión inestable entre 3.5V y 7V, compatible con una fuga. Luego de reemplazar ese diodo, la línea VCC3 quedó estable en unos 18.2V y las salidas VD945 / VD947 se estabilizaron cerca de 12.1V.

Nota: Estos aportes complementan la información oficial de la fuente y ayudan a acelerar el diagnóstico en reparaciones reales de campo.
