JVC LT32DA360

Descargas JVC LT32DA360: firmware USB, diagramas, manual service, manual de usuario y dumps NAND para chasis 6M83B

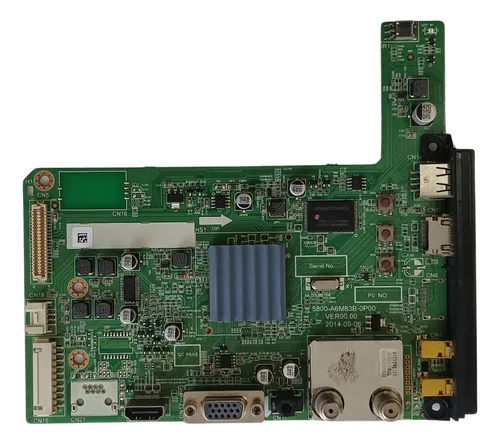

Marca: JVC Modelo: LT32DA360 Placa: 5800-A6M83B-0P00 Chasis: 6M83B
JVC LT32DA360
descarga disponible a miembros con suscripción activa
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales, documentos técnicos y memorias
  • Actualización de Firmware por USB — JVC LT32DA360 (Panel CSOT ST3151A05-8)
  • Actualización de Firmware por USB — JVC LT32DA360 (Panel LGD LCD320DXJ-SFE1)
  • Firmware / Instalación Forzada USB — JVC LT32DA360 (Panel CSOT ST3151A05-8)
  • Firmware / Instalación Forzada USB — JVC LT32DA360 (Panel LGD LCD320DXJ-SFE1)
  • Actualización de Firmware por USB — 6M83B 24HD
  • Actualización de Firmware por USB — 6M83B 32HD (Panel CSOT ST3151A05-8)
  • Actualización de Firmware por USB — 6M83B 32HD (Panel LGD LCD320DXJ-SFE1)
  • Actualización de Firmware por USB — 6M83B 40FHD
  • Actualización de Firmware por USB — 6M83B 32HD Smart
  • Firmware / Instalación Forzada USB — 6M83B 24HD
  • Firmware / Instalación Forzada USB — 6M83B 32HD (Panel CSOT ST3151A05-8)
  • Firmware / Instalación Forzada USB — 6M83B 32HD (Panel LGD LCD320DXJ-SFE1)
  • Firmware / Instalación Forzada USB — 6M83B 40FHD
  • Firmware / Instalación Forzada USB — 6M83B 32HD Smart
  • Diagrama de MainBoard — 6M83B (5800-A6M83B-0P00)
  • Diagrama de PowerBoard — 168P-L3L027-K0 / 5800-L3L027-W000
  • Aporte técnico — Resumen con imágenes de falla sin audio en placa 6M83B
  • Manual de Usuario — JVC LT32DA360
  • Manual Service — JVC LT32DA360
  • Manual Service — 6M83B
  • Datos de Memoria / DUMP — 6M83B 32HD U23 NAND (Panel CSOT ST3151A05-8)
  • Datos de Memoria / DUMP — 6M83B 40FHD U23 NAND (Panel 7618_T4000Q_Y180)
  • Datos de Memoria / DUMP — 6M83B 40FHD U23 NAND (Panel 7618_T4000Q_Y230)
  • Datos de Memoria / DUMP — 6M83B 32HD Smart U23 NAND (MainBoard 5800-A6M83B-0P20)
Información técnica
Información técnica JVC LT32DA360
Datos técnicos y documentación disponible para chasis 6M83B
Info detallada

Info detallada

Ficha
Empresa / Marca
JVC
LT32DA360
Modelo
LT-32DA360
Chasis
6M83B
Matriz
SKYWORTH
Control remoto
HS-2009J-00 / RM-C2088 / LCD-486
Modelo compatible
NOBLEX 32LD874HT · SANYO LCE32XH15 · PHILCO PLD3225HT · SANSEI TDS1532HT · ILO LDH32ILO4 · TONOMAC TO-3216-HD · PIONEER PLE32HRN3
Placas y conectividad
MainBoard
5800-A6M83B-0P00
PowerBoard
5800-L3L027-W000 (168P-L3L027-K0)
Panel Display
SEL320HY(CD0-B00) / SEL320HY(CD0-B01) / SEL320HY(LD0-B00)
CSOT ST3151A05-8 · LGD LCD320DXJ-SFE1
1366×768 · HD · 60Hz · LVDS (1 ch, 8-bit)
Memoria / SoC
MSD6308RT · TC58NVG0S3HTA00 NAND · 24CXX EEPROM

Documentación técnica

Manual de Usuario — JVC LT32DA360
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service — JVC LT32DA360
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — MainBoard 6M83B
Diagrama_6M83B
1.54 MiB Descargado 2087 veces Descarga VIP
Manual Service — 6M83B
Manual_Service_6M83B
5.01 MiB Descargado 3802 veces Descarga VIP
Diagrama — PowerBoard 168P-L3L027-K0
168P-L3L027-K0
65.8 KiB Descargado 1580 veces Descarga VIP
Aporte técnico — Placa 6M83B sin sonido
Placa 6M83B sin sonido
94.5 KiB Descargado 459 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes en el equipo. Usar el menú de servicio sólo con criterio de reparación.

Firmware por USB — 6M83B / JVC LT32DA360 (Actualización + Instalación Forzada)

Actualización de firmware por USB

JVC LT32DA360 — Actualización de Firmware por USB

Actualización normal desde menú de software
Instrucciones

Instrucciones de actualización con pendrive

  • Descargar el firmware correcto para el panel del equipo. El paquete se obtiene comprimido en formato .zip.
  • Extraer el contenido del archivo descargado hasta obtener MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin a un pendrive limpio.
  • Insertar el USB en uno de los puertos del televisor.
  • Desde el control remoto ingresar a Configuración → Actualización de software (USB), confirmar la carga y esperar a que termine el proceso.
  • Cuando reinicie, entrar al menú de servicio en modo CATV con SOURCE + 3 1 9 5, luego ejecutar System Setting → Restore Factory Default → OK.

Este método sirve para reinstalar software desde el menú del televisor. Si la falla es por hardware, el firmware no reemplaza una reparación electrónica.

  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
Firmware forzado por USB

JVC LT32DA360 — Instalación Forzada de Firmware por USB

Carga de rescate mediante arranque con tecla VOL+
Instrucciones

Guía de instalación forzada con pendrive

  • Bajar el firmware correspondiente al panel del TV. El archivo se publica comprimido en .zip.
  • Descomprimir el paquete hasta disponer del archivo MstarUpgrade.bin.
  • Pasar MstarUpgrade.bin a un pendrive y conectarlo al televisor.
  • Mantener presionado VOLUMEN + y encender el TV desde el botón Power del propio equipo. Esperar unos 10 segundos y soltar la tecla.
  • Una vez concluida la carga, dejar que el TV reinicie y después ingresar al menú de servicio para ejecutar Restore Factory Default.

La instalación forzada suele usarse cuando el sistema no permite actualizar desde el menú. No cortar energía durante el proceso evita corrupción adicional.

  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

6M83B — Actualización de Firmware por USB

Paquetes para variantes 24HD, 32HD, 40FHD y 32HD Smart
Instrucciones

Procedimiento de actualización desde menú USB

  • Elegir la versión de firmware acorde al tamaño y tipo de panel de la plataforma 6M83B.
  • Desempaquetar el archivo comprimido para extraer MstarUpgrade.bin.
  • Guardar ese archivo en un pendrive sin otros datos innecesarios.
  • Conectar el USB al TV y abrir la ruta Configuración → Actualización de software (USB).
  • Confirmar la instalación, esperar a que finalice y dejar que el televisor se reinicie por sí solo.
  • Como cierre, entrar al service menu con SOURCE + 3 1 9 5 y hacer Restore Factory Default para restaurar valores de fábrica.

Estas versiones corresponden a distintas configuraciones del chasis 6M83B. Antes de grabar, verificar panel, resolución y variante de placa para evitar imagen invertida o incompatibilidades.

  • 6M83B_24HD.zip (51.08 MiB) (Descargado 786 veces)
    descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (51.08 MiB) (Descargado 1539 veces)
    descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (50.71 MiB) (Descargado 4012 veces)
    descarga disponible a miembros con suscripción activa
  • 6M83B_40FHD.zip (51.05 MiB) (Descargado 696 veces)
    descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_SMART.zip (109.71 MiB) (Descargado 427 veces)
    descarga disponible a miembros con suscripción activa
Firmware forzado por USB

6M83B — Firmware / Instalación Forzada USB

Método de arranque forzado con tecla VOLUMEN +
Instrucciones

Instrucciones de recuperación forzada

  • Descargar la versión adecuada para la variante 24HD, 32HD, 40FHD o 32HD Smart según la placa y el display instalados.
  • Extraer el contenido del paquete y verificar que el archivo disponible sea MstarUpgrade.bin.
  • Copiar ese archivo al pendrive, conectarlo al TV y preparar el equipo apagado para el arranque forzado.
  • Presionar y sostener VOLUMEN + mientras se enciende el televisor desde el botón físico de Power; esperar aproximadamente 10 segundos antes de soltar.
  • Finalizada la carga, permitir el reinicio automático y después restaurar valores de fábrica desde el menú de servicio para completar la recuperación.

Este procedimiento se usa como vía de rescate cuando el software normal no carga correctamente. Es importante respetar la variante exacta del panel para no dejar defectos de imagen.

  • 6M83B_24HD.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
  • 6M83B_40FHD.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_SMART.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — 6M83B 32HD U23 NAND
Imagen de memoria NAND para panel SEL320HY(CD0-A00) / SEL320HY(CD0-B00) / CSOT ST3151A05-8.
DUMP NAND 6M83B 32HD

Archivos de memoria — 6M83B 32HD

Archivo de memoria leído desde U23 NAND para la variante 32HD de esta plataforma.

ARCHIVOS DISPONIBLES
6M83B_32HD_U23_NAND_CSOT_ST3151A05-8.zip
Tamaño: 62 MiB
Descargado 91 veces
descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — 6M83B 32HD

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En JVC LT32DA360, un dump es un archivo binario que guarda el contenido de la memoria de la placa principal. Se usa para reprogramar el chip cuando el software interno quedó dañado y el equipo ya no inicia por medios normales.

Dump memoria
Datos de Memoria / DUMP — 6M83B 40FHD (7618_T4000Q_Y180)
Volcado U23 NAND para variante 40FHD con software version 6M83B004S001134 y display SEL400FY(QD0-100).
DUMP NAND 40FHD Y180

Archivos de memoria — 6M83B 40FHD

Imagen de memoria para recuperación de la variante 40FHD identificada como 7618_T4000Q_Y180.

ARCHIVOS DISPONIBLES
6M83B_40FHD_U23_NAND_7618_T4000Q_Y180.zip
Tamaño: 61.9 MiB
Descargado 189 veces
descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — 6M83B 40FHD Y180

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En SKYWORTH 6M83B, el dump funciona como una imagen de rescate porque contiene arranque, configuración base y parte del sistema. Permite recuperar equipos con logo fijo, reinicios o pantalla negra escribiendo directo al chip.

Dump memoria
Datos de Memoria / DUMP — 6M83B 40FHD (7618_T4000Q_Y230)
Archivo NAND para la configuración 40FHD con panel SKYWORTH SEL400FY y software version 6M83B004S001144.
DUMP NAND 40FHD Y230

Archivos de memoria — 6M83B 40FHD Y230

Descarga disponible para reprogramación de memoria en la variante 40FHD identificada como 7618_T4000Q_Y230.

ARCHIVOS DISPONIBLES
6M83B_40FHD_U23_NAND_7618_T4000Q_Y230.zip
Tamaño: 62.02 MiB
Descargado 119 veces
descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — 6M83B 40FHD Y230

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En SKYWORTH 6M83B, un dump es el volcado del contenido guardado dentro del chip. Se usa para restaurar memorias dañadas por actualización fallida, corte de energía o firmware incorrecto, permitiendo que el equipo vuelva a iniciar.

Dump memoria
Datos de Memoria / DUMP — 6M83B 32HD Smart (0P20)
Dump leído desde U23 NAND para mainboard 5800-A6M83B-0P20 con panel SEL320HY.
DUMP NAND SMART 0P20

Archivos de memoria — 6M83B 32HD Smart

Archivo de memoria NAND disponible para la versión Smart de esta plataforma.

ARCHIVOS DISPONIBLES
6M83B-0P20_32HD_SMART_NAND_Display_SEL320HY.zip
Tamaño: 115.2 MiB
Descargado 75 veces
descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — 6M83B 32HD Smart

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En SKYWORTH 6M83B, el dump se escribe con programador directamente sobre la memoria cuando el televisor no puede leer firmware por USB. Es una recuperación de bajo nivel y no reemplaza reparaciones de fuente, panel o componentes.

Soporte y aportes — JVC LT32DA360
Menú Service • Reset • Reemplazo de Main • Sin audio • Fuente / PowerBoard
Service Reset Main Audio Fuente

Menú Service / Modo Fábrica — JVC LT32DA360 (6M83B)

Advertencia: modificar parámetros internos sin entender su función puede dejar el televisor con fallas de arranque, imagen o configuración.

Encender el televisor.
Seleccionar el modo CATV.
Presionar SOURCE.
Ingresar la secuencia 3 1 9 5 para abrir los Factory/Service OSD Menus.
Para salir del menú técnico, presionar power off.

Nota: Este acceso se usa para diagnóstico y ajustes internos; conviene anotar valores originales antes de cambiar cualquier parámetro.

Reset / Restaurar a valores de fábrica — JVC LT32DA360

En el material publicado, el restablecimiento de fábrica aparece como paso final después de cargar firmware por USB.

Con el TV encendido, dejar seleccionada la entrada en modo CATV.
Presionar SOURCE y luego ingresar 3 1 9 5.
Entrar a SYSTEM SETTING.
Elegir Restore Factory Default y confirmar con OK.
Esperar el reinicio automático del equipo.

Nota: Este reset se usa como cierre recomendado después de una reinstalación de firmware, para que la configuración interna se regenere desde cero.

Configurar MainBoard / Reemplazo de placa — 6M83B

Se documentó un caso real de reemplazo de mainboard sobre un modelo equivalente de la misma familia, útil como referencia para esta plataforma 6M83B.

Ingresó al taller un PHILCO PLD2415HT afectado por una descarga atmosférica; luego de reparar la fuente, la placa main quedó inutilizable.
Como no había una placa de 24" disponible, se probó una main de 32" proveniente de un PLD3225HT.
El TV encendió, pero la imagen quedó defectuosa e invertida por la diferencia de panel/configuración.
Se evaluaron dos caminos: mover la memoria NAND de la placa original a la nueva, o reinstalar firmware del modelo de destino sobre la placa de reemplazo.
Se eligió cargar el firmware del PLD2415HT sobre la placa nueva, aprovechando que la imagen deformada aún permitía navegar menús.
Tras completar la instalación, el televisor se apagó, volvió a encender con imagen correcta y quedó reparado.

Nota: La conclusión del aporte indica que la plataforma puede transformarse entre ciertos modelos de 24" y 32" reinstalando el firmware adecuado. Esto ayuda cuando la placa es equivalente pero la configuración de panel no coincide.

Aporte técnico: falla sin audio — MainBoard 6M83B

En la comunidad quedaron registrados varios casos útiles sobre ausencia de audio en esta placa.

Ante una placa sin sonido, se sugirió primero revisar el circuito de MUTE, ya que actúa sobre el pin 1 del TPA3113D2.
En un caso resuelto, además del integrado de audio, se detectaron en falla la R232 de 10 ohm y el C154 de 1uF en corto.
Luego del reemplazo de esos componentes, el audio volvió a funcionar normalmente.
Otro usuario reportó un síntoma similar y, aunque la resistencia y el capacitor medían aparentemente bien, al reinstalarlos la placa volvió a funcionar; se sospecharon falsos contactos en esa zona.
También quedó publicado un archivo descargable con resumen e imágenes de la avería: Placa 6M83B sin sonido.

Nota: Antes de cambiar el amplificador de audio, conviene revisar MUTE, componentes asociados y soldaduras alrededor del circuito TPA3113D2.

Soporte técnico: PowerBoard 5800-L3L027-W000 / 168P-L3L027-K0

El hilo reúne mediciones eléctricas y sugerencias concretas para fuente sin arranque, oscilación o ausencia de encendido de backlight.

Como referencia, se publicaron tensiones típicas: en standby D15 ronda los 31V, y con el TV encendido debería subir a unos 60V.
Si la fuente no arranca, revisar primero cortos en D11 y D12, además de los zener de protección ZD7 = 15V y ZD8 = 33V.
Comprobar el lazo de realimentación formado por TL431 y PC817. Con una fuente externa aplicada a la salida de 12V, en el pin 1 del TL431 debería verse un poco más de 2.5V y el opto debe conducir.
Para que el TEA1733 arranque, el pin 1 VCC debe recibir tensión de inicio entre 18V y 22V; se indicó además que en pin 5 VinSense suele medirse cerca de 1.6V.
Si la VCC oscila entre unos 15V y 19V, se interpreta como un arranque y corte repetido por protección. En ese caso se recomendó revisar pines 4, 5 y 6 del TEA1733, zener asociados, resistencias altas y posible fuga en Q4.
También se registró un caso resuelto por error de valor en ZD3, que impedía el arranque del integrado U6.

Nota: Este material es útil para diagnóstico de laboratorio. Si la fuente oscila o no levanta backlight, conviene seguir el recorrido VCC / sensado / realimentación antes de reemplazar componentes al azar.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
