JVC LT32DA760

Cambiar la configuración en el menú de servicio sin entender su funcionamiento puede causar daños permanentes. Este acceso debe usarse solo con criterio técnico.

Encender el televisor.

Pulsar el botón MENU.

Entrar en SONIDO → BALANCE.

Dejar BALANCE en 0.

Ubicarse sobre “Balance” sin pulsar OK e ingresar la secuencia 1 9 6 9.

Aparecerá una M en la parte superior izquierda de la pantalla.

Pulsar nuevamente MENU para abrir el menú de service.

Para salir, pulsar Power off.

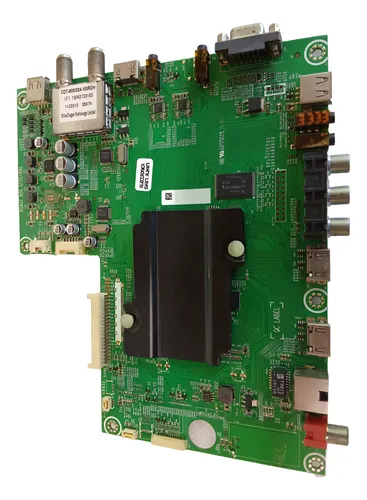

Nota: Esta secuencia también fue publicada de forma general para la mainboard RSAG7.820.5725.

El reset borra la configuración y devuelve el equipo al estado inicial. Después del reinicio, debe hacerse nuevamente la configuración de primera instalación.

Método por menú de usuario: pulsar MENU.

Entrar en CONFIGURAR → RESTAURAR AJUSTES.

Aceptar la operación y esperar a que el televisor se reinicie.

Realizar la configuración inicial una vez completado el reinicio.

Método por menú service: entrar a MENU → SONIDO → BALANCE = 0 → 1 9 6 9.

Al aparecer la M, pulsar MENU.

Entrar en Factory Option → OK → Clean All → OK.

Nota: Ambos métodos fueron publicados para esta plataforma. El de service suele usarse después de cargar firmware.

Este ajuste puede ser necesario después de cambiar la mainboard, reinstalar firmware o reemplazar datos de memoria.

Ingresar al menú de service con la secuencia habitual: MENU → SONIDO → BALANCE = 0 → 1 9 6 9.

Pulsar MENU para ver el menú de fábrica.

Ir a Factory Option → OK → Logo Option.

Cambiar la marca usando las teclas izquierda o derecha del control remoto sobre la opción Logo.

Si no aparece el logo buscado, usar Welcome o Smart TV como logo genérico.

Apagar la TV con el control remoto y volver a encenderla.

Verificar que la marca de arranque haya quedado correctamente cambiada.

Nota: Este procedimiento también fue referenciado junto al dump del modelo cuando se necesita corregir el logo después de regrabar memoria.

Se publicaron tensiones de referencia para diagnóstico en funcionamiento normal y en stand-by, incluyendo el controlador del backlight AP3843CP-E1.

HOT GROUND: C810: 289.5V (301.0 Stby) · C811: 289.5V (301.0 Stby) · VD822: 17.3V (16.3V Stby) · VD804: 143.6V (143.3V Stby)

COLD GROUND: VD817: 12.1V (12.1V Stby) · VD819: 12.1V (12.1V Stby) · VD816: 89.8V a 90.7V · VD902: 129.1V a 140.3V

Backlight: V2+: 129.1V a 140.2V · V2-: 3.10V a 6.54V

N901 = AP3843CP-E1: PIN1: 2.50V · PIN7: 12.0V · PIN8: 5.00V

Nota: Estas mediciones sirven como referencia para comparar desvíos de tensión, bloqueos de fuente y fallas del sistema de backlight.

En esta fuente se publicó un análisis detallado del circuito de arranque suave, un punto crítico que puede provocar arranques erráticos, bloqueo de la fuente o tensiones inestables.

Revisar el capacitor C863, ya que forma parte del sistema de arranque suave.

Controlar la resistencia R820 de 10 kΩ; si se abre o se desvaloriza, el control puede volverse inestable.

Si C863 entra en corto, la fuente puede bloquearse y en la salida de 12V llegar a medirse aproximadamente 3.4V.

Verificar también el recorrido de carga y descarga asociado a VD821, N808 y N807.

Nota: Según el aporte publicado, R820 defectuosa y C863 en corto son dos fallas repetidas en esta fuente.

El ajuste publicado se basa en el controlador AP3843 y en la modificación de la resistencia de sensado que define la corriente máxima del backlight.

Localizar la resistencia R934 – 16Ω, asociada al circuito de control del backlight.

Reemplazar R934 por una resistencia de 20Ω.

Después de la modificación, comprobar brillo, estabilidad del backlight y nivel de imagen para evitar una reducción excesiva.

Nota: Reducir corriente baja la temperatura de trabajo y puede prolongar la vida útil del sistema de iluminación, aunque también disminuye el brillo.
