JVC LT32DA930

Cambiar parámetros del menú de servicio sin conocer su función puede generar daños permanentes. Este acceso debe utilizarse solo con criterio técnico.

Encender el televisor.

Pulsar el botón MENU.

Entrar en SONIDO → BALANCE.

Dejar el valor de Balance en 0.

Ubicarse sobre “Balance” sin presionar OK e ingresar la secuencia 1 9 6 9.

Aparecerá una M en la parte superior izquierda del OSD.

Pulsar nuevamente MENU para abrir el menú de fábrica.

Para salir, presionar Power off.

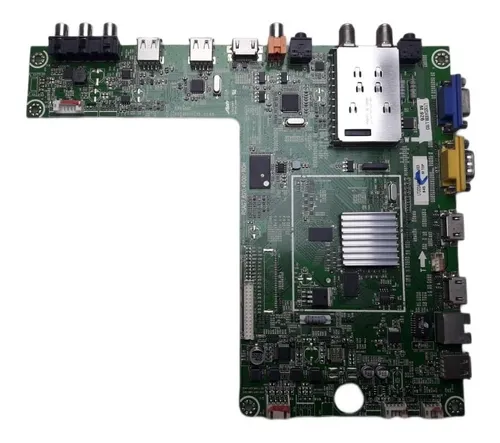

Nota: Este método fue publicado tanto para el TV como para la mainboard RSAG7.820.4900, con la misma secuencia de acceso.

En los procedimientos de firmware publicados para este modelo, la configuración de marca/logo se realiza desde el menú de fábrica una vez finalizada la actualización.

Entrar al menú service con la ruta MENU → Sonido → Balance = 0 → 1 9 6 9.

Abrir la opción Options → Logo.

Seleccionar la marca correspondiente para la configuración final de la mainboard.

Pasar el equipo a STBY y luego verificar el arranque.

Nota: La disponibilidad de opciones de logo puede depender del firmware cargado y de la configuración activa del equipo.

Síntoma reportado: el TV detecta la resolución de entrada en el OSD, pero alguna de las entradas HDMI no entrega video ni audio, o directamente queda sin audio por HDMI.

Comprobar si el OSD reconoce la señal de entrada aunque no aparezcan imagen ni sonido.

Revisar los protectores de la entrada HDMI en las líneas DATA / CLOCK.

Reemplazar los protectores defectuosos correspondientes, o retirarlos si se confirma su deterioro.

Volver a probar las entradas HDMI para verificar recuperación de audio y video.

Nota: La solución publicada para la mainboard RSAG7.820.4900 relaciona esta falla con daño en los protectores de entrada HDMI.

Síntoma reportado: hay backlight y audio, pero no aparece imagen. En algunos casos se observa parpadeo momentáneo en pantalla.

Medir VCC_PANEL en la T-CON; en el caso informado se observó 7V.

Desconectar la T-CON y comprobar si la tensión sube; se reportó un aumento a 11.5V.

Revisar la placa T-CON para descartar cortocircuitos en sus componentes principales.

Si la T-CON no presenta falla, controlar la etapa de la main asociada a Power for Panel.

Colocar el puente indicado en la referencia técnica para activar la T-CON y verificar si VCC_PANEL llega a 12V.

Si reaparece la imagen, retirar el puente y reemplazar N6 = AO3401 por mal funcionamiento.

Nota: En el caso publicado, al activar correctamente la alimentación del panel volvió la imagen en pantalla.

En esta fuente se publicó una falla frecuente donde el backlight enciende por un instante y luego entra en protección, aun con tensiones aparentemente normales.

Revisar la red de sensado que va desde VLED al pin 2 del integrado N901.

Controlar especialmente las resistencias R993, R996 y R995.

Si R993 está desvalorizada, o si existe suciedad carbonizada que altera la medición, el circuito puede apagar el backlight por protección.

Corregir el sensado devolviendo el valor correcto de la red y volver a probar el encendido de LEDs.

Nota: Además del caso de resistencia alterada, también se reportó una reparación exitosa simplemente limpiando carbonización alrededor de la red de sensado.

El ajuste publicado se basa en el controlador AP3041 y en la modificación del divisor resistivo que define la corriente máxima del backlight.

Ubicar las resistencias R972, R973, R974 y R985, asociadas al pin FB del N901 – AP3041.

Para disminuir la corriente de LEDs, retirar R972 y R973.

Luego controlar brillo, tensiones VLED y estabilidad general del sistema para evitar una reducción excesiva.

Nota: Esta modificación reduce el estrés térmico y mejora la confiabilidad del backlight, pero también disminuye el nivel de brillo.

Este procedimiento permite probar la fuente sin conectar la main, verificando encendido general y habilitación del backlight.

Para salir de stand-by, realizar un puente entre colector y emisor del transistor V917 – MMBT2222A.

Para encender el backlight, puentear colector y emisor de V912 – MMBT2907.

Con ambos puentes aplicados, verificar tensiones de referencia y funcionamiento de la fuente y del driver de LEDs.

Nota: Los puentes son solo para prueba y diagnóstico; no deben quedar permanentes durante el uso normal del equipo.

Se publicaron mediciones reales de referencia para diagnóstico en funcionamiento normal y en stand-by.

HOT GROUND: C809: 289.4V (293.6V STBY) · C810: 289.4V (293.6V STBY) · VD822: 27.1V (15.4V STBY)

COLD GROUND: VD817: 12.2V (7.66V STBY) · VD815: 67.4V (64.0V STBY) · VD904: 137.3V (64.0V STBY)

Backlight: LED+: 137.4V · LED-: 0.81V

Nota: Estas tensiones sirven como valores comparativos para detectar protecciones activas, desvíos de alimentación o fallas en la etapa de backlight.
