JVC LT32DR535

Descargas JVC LT32DR535: firmware USB, diagramas, dump y manual service (PDF/RAR/ZIP)

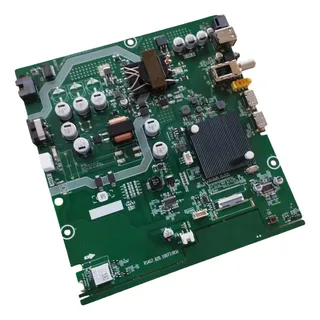

Marca: JVC Modelo: LT32DR535 Placa: 5800-A8R110-0010 Fuente: 5800-P32EWM-WJ10 Chasis: 8R11B
JVC LT32DR535
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB JVC LT32DR535
  • Firmware — Instalación forzada por USB JVC LT32DR535
  • Ficha técnica — JVC LT32DR535
  • Diagrama de Main Board — 5800-A8R110-0010
  • Diagrama de Power Board — 5800-P32EWM-WJ10
  • Manual Service — JVC LT32DR535
  • Manual Service — Chasis 8R11B
  • Datos de Memoria / DUMP — JVC LT32DR535 (SPI Flash U15 EN25Q64)
Información técnica
Información técnica JVC LT32DR535
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
JVC
LT-32DR535
Modelo
LT-32DR535
Chasis
8R11B
Matriz
SKYWORTH LED-32E66
Control remoto
HS-20JB
Modelo compatible
PIONEER PLE32FMN2
Placas y conectividad
Main Board
5800-A8R110-0010
Power Board
5800-P32EWM-WJ10
Panel Display
SKYWORTH SEL320V8-D0JA · AUO T320HVN01.2 CELL · 1920x1080 FHD · 60Hz · LVDS (2 ch, 8-bit) · 12.0V
Código de panel
T320HVNO1.2

Documentación técnica

Ficha técnica — JVC LT32DR535
LT32DR535 - JVC LED FHD
348.54 KiB Descargado 62 veces Descarga VIP
Manual Service — JVC LT32DR535
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — 5800-A8R110-0010
5800-A8R110-0010
360.38 KiB Descargado 661 veces Descarga VIP
Manual Service — 8R11B
Manual_Service_8R11B
2.62 MiB Descargado 933 veces Descarga VIP
Diagrama — 5800-P32EWM-WJ10
5800-P32EWM-WJ10
60.36 KiB Descargado 272 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 8R11B / JVC LT32DR535 (Actualización + Forzado)

Actualización de firmware por USB

JVC LT32DR535 — Actualización de Firmware por USB

Proceso desde menú de service
Instrucciones

Instrucciones de actualización con pendrive

  • Descomprimir el archivo descargado para obtener install.img en la misma carpeta del paquete original.
  • Formatear el pendrive en FAT32 antes de copiar el archivo de instalación.
  • Copiar install.img al USB y conectar el pendrive en la entrada inferior del televisor.
  • Encender el TV y entrar al menú de service con SOURCE seguido de la secuencia 3 → 1 → 9 → 5.
  • Ingresar en UPDATE, confirmar con ACEPTAR y pulsar OK para iniciar la carga.
  • Esperar a que la actualización termine por completo y permitir que el TV se reinicie automáticamente.

Para este modelo se indicó específicamente usar la entrada USB inferior, ya que la lateral no realiza el proceso de actualización correctamente.

  • install.zip (10.74 MiB) (Descargado 185 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

JVC LT32DR535 — Instalación Forzada de Firmware por USB

Reinstalación cuando no hay acceso al menú de service
Instrucciones

Guía de instalación forzada con pendrive

  • Extraer el contenido del archivo descargado hasta dejar disponible el archivo install_keypad.img.
  • Preparar el pendrive con formato FAT32 para evitar errores durante la detección del firmware.
  • Copiar install_keypad.img al USB y conectarlo en la entrada inferior del equipo.
  • Enchufar el TV manteniendo presionada la tecla MENU o POWER hasta que aparezca la pantalla de actualización.
  • Esperar a que finalice la reinstalación sin interrumpir la energía hasta que el televisor complete el reinicio.

Este método fue indicado para fallas por pérdida de datos en memoria. Si existe un daño físico en hardware, la reinstalación del firmware no corrige la avería.

  • install_keypad.zip (10.73 MiB) (Descargado 241 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — JVC LT32DR535
Archivo recuperado de memoria SPI Flash para regrabación cuando el equipo presenta fallas de arranque o bloqueo de software.
DUMP SPI FLASH EN25Q64 LT32DR535

Archivos de memoria — JVC LT32DR535

Descarga disponible para regrabar la memoria SPI Flash del equipo. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
JVC LT-32D535 placa 5800-A8R110-0010 U15 EN25Q64.rar
Tamaño: 6.85 MiB
Descargado 253 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — JVC LT32DR535

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En JVC LT32DR535, un dump es una imagen de memoria que se escribe directamente en el chip para recuperar el arranque cuando el software interno está corrupto. Sirve para restaurar fallas como logo trabado, bloqueo o no encendido por daño lógico, pero no corrige fallas físicas de fuente, panel o componentes.

Soporte y aportes — JVC LT32DR535
Menú Service • Falla de arranque • LED azul • Memoria U15 • Reguladores • Botonera • Sensor IR
Service Arranque Aportes Sensor IR

Menú Service / Modo Servicio — JVC LT32DR535

Cambiar la configuración en el menú de servicio sin comprender su funcionamiento puede provocar daños permanentes en el televisor. Este acceso debe utilizarse solo con criterio técnico.

Presionar el botón SOURCE en el control remoto.
Ingresar a continuación la secuencia 3 → 1 → 9 → 5.

Nota: Este mismo acceso se utiliza en la actualización normal de firmware publicada para el modelo.

Informe técnico: Se apaga, no enciende — 8R11B

Síntoma reportado: el equipo enciende y se apaga, a veces queda sin imagen con backlight encendido o directamente no arranca.

Medir y comprobar las tensiones de los reguladores de la placa principal.
Verificar que U8 entregue una salida de 1.5V; si sube, por ejemplo a 1.8V, el equipo comienza a fallar.
Para la corrección publicada, retirar U8, R152 y R153.
Reemplazar U8 por un regulador 1117-1.5 compatible.
Reponer R153 con un puente o una resistencia de 0 ohm y dejar R152 sin colocar.
Encender nuevamente el TV y confirmar que la salida del regulador quede estable en 1.5V.

Nota: El tema del TV incluye una referencia a esta falla, pero el desarrollo técnico completo quedó publicado en la main board 8R11B.

Aportes adicionales: LED azul, memoria U15, U9 y botonera — 8R11B

Distintos usuarios aportaron experiencias sobre variantes de la misma falla de arranque en esta plataforma.

Se reportó un caso donde, al calentar la memoria U15, el televisor arrancaba normalmente; se aclaró que U15 corresponde a la memoria y no al regulador del informe principal.
Otro aporte indicó que el problema se resolvió reemplazando U9 1117-33, ya que medía 2.8V cuando debía entregar 3.3V.
También se informó una variante con led azul y backlight encendido sin imagen, donde la causa terminó siendo la botonera defectuosa.
En ese caso, al desconectar la botonera el TV arrancaba correctamente; la reparación consistió en cambiar los switches resistivos.
Una confirmación posterior recomendó que, si U8 entrega 1.5V estable, conviene probar primero con la botonera desconectada antes de seguir interviniendo la main board.
Otro usuario añadió que el regulador 1117 variable puede alterarse y generar ruido en la señal entre la memoria 25Q64 y el microprocesador; en su reparación, bastó con reemplazar ese regulador sin quitar resistencias ni puentear pistas.

Nota: En esta placa la falla de arranque no apunta siempre al mismo componente. Según el caso, conviene revisar U8, U9, memoria U15 y botonera.

Aporte técnico: control remoto intermitente — sensor IR

Se publicó un dato puntual para casos donde el control remoto deja de funcionar de forma aleatoria.

Revisar la resistencia R1 de 100 ohms que alimenta el sensor infrarrojo.
La resistencia es SMD y se encuentra en la misma placa del sensor IR.
Si el remoto presenta fallas aleatorias de recepción, cambiar esa resistencia fue la solución aportada por la comunidad.

Nota: Este contenido sí tiene valor técnico real, por eso se incluye como aporte, aunque la sección de “Control Remoto” del tema principal no trae desarrollo textual.
