JVC LT40DA760

Descargas JVC LT40DA760: firmware USB, diagramas, manuales, dumps e instructivos técnicos

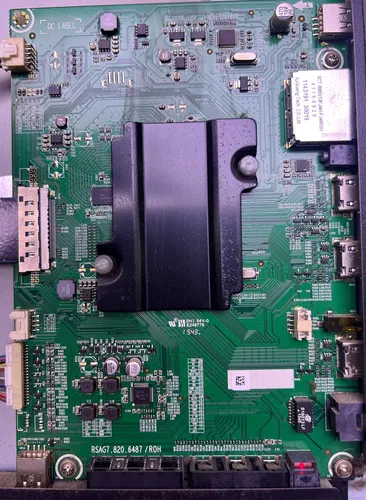

Marca: JVC Modelo: LT40DA760 Placa: RSAG7.820.6487 Chasis: MTK5655
JVC LT40DA760
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización USB JVC LT40DA760I
  • Firmware — Instalación forzada USB JVC LT40DA760
  • Firmware — Actualización USB MTK5655 32K370
  • Firmware — Actualización USB MTK5655 40K370
  • Firmware — Actualización USB MTK5655 40K390
  • Firmware — Actualización USB MTK5655 43K352
  • Firmware — Actualización USB MTK5655 48K390
  • Firmware — Actualización USB MTK5655 50K370
  • Firmware — Instalación forzada USB MTK5655 32K370
  • Firmware — Instalación forzada USB MTK5655 40K370
  • Firmware — Instalación forzada USB MTK5655 40K390
  • Firmware — Instalación forzada USB MTK5655 43K352
  • Firmware — Instalación forzada USB MTK5655 48K390
  • Firmware — Instalación forzada USB MTK5655 50K370
  • Diagrama — MainBoard RSAG7.820.6487
  • Lista de Componentes — MainBoard RSAG7.820.6487
  • Diagrama — PowerBoard RSAG7.820.6348
  • Manual de Usuario — JVC LT40DA760
  • Manual Service — JVC LT40DA760
  • Manual Service — MainBoard RSAG7.820.6487
  • Manual — Control remoto URC2025
  • Datos de Memoria / EEPROM — JVC LT40DA760
  • Datos de Memoria / EMMC — JVC LT40DA760
  • Datos de Memoria / EEPROM — MTK5655 32K370
  • Datos de Memoria / EMMC — MTK5655 32K370
  • Datos de Memoria / EMMC — MTK5655 40K390
  • Datos de Memoria / EEPROM — MTK5655 40K390
  • Datos de Memoria / EEPROM — MTK5655 43K352
  • Datos de Memoria / EMMC — MTK5655 43K352
  • Datos de Memoria / EEPROM — MTK5655 48K390
  • Datos de Memoria / EMMC — MTK5655 48K390
  • Datos de Memoria / EEPROM — MTK5655 50K370
  • Datos de Memoria / EMMC — MTK5655 50K370
Información técnica
Información técnica JVC LT40DA760
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
JVC
LT40DA760
Modelo
LT-40DA760
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27N
Modelo compatible
NOBLEX 40LD880FI · SANYO LCE40IF16 · PHILCO PLD4016FI · ILO LDF40ILO2 · SANSEI TDS1640FI · PIONEER PLE40FMS4 · BGH BLE4015RTFX · HISENSE HLE4015RTFX
Placas y conectividad
MainBoard
RSAG7.820.6487
PowerBoard
RSAG7.820.6348
Wifi
WU182-LO
Panel Display
HISENSE HE400HF-E31 · SAMSUNG LSC400HN02-702 · 1920×1080 · FHD · 60Hz · LVDS (2 ch, 10-bit)
MainChip / SoC
MEDIATEK MT5655
Memorias detectadas
EMMC H26M31001HPR · EEPROM 24C128

Documentación técnica

Manual de Usuario — JVC LT40DA760
Manual_Usuario_LT40DA760
Descargas: No especificadas Descarga VIP
Manual Service — JVC LT40DA760
Manual_Service_LT40DA760
Descargas: No especificadas Descarga VIP
Diagrama — MainBoard RSAG7.820.6487
RSAG7.820.6487
397.79 KiB Descargado 2133 veces Descarga VIP
Lista de Componentes — MainBoard RSAG7.820.6487
Part.Description.6487
194.33 KiB Descargado 184 veces Descarga VIP
Manual Service — MainBoard RSAG7.820.6487
Manual_Service_6487
2.2 MiB Descargado 3185 veces Descarga VIP
Diagrama — PowerBoard RSAG7.820.6348
RSAG7.820.6348
53.77 KiB Descargado 654 veces Descarga VIP
Manual — Control remoto URC2025
Manual_URC2025-Eng-Span
Descargas: No especificadas Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — MTK5655 / RSAG7.820.6487 / JVC LT40DA760 (actualización + forzado)

Actualización de firmware por USB

JVC LT40DA760I — Actualización de firmware por USB

Actualización normal desde menú del sistema
Instrucciones

Instrucciones de actualización USB desde el menú del TV

  • Descomprimir el paquete descargado hasta obtener el archivo que se utilizará para la actualización.
  • Copiar el archivo al pendrive y verificar que el USB no tenga otros contenidos adicionales.
  • Insertar el pendrive en uno de los puertos USB del televisor.
  • Ingresar a MENU (botón de engranaje), luego ir a TODO > SISTEMA > ACTUALIZAR desde USB y confirmar con Reiniciar.
  • Una vez concluida la carga, restaurar el TV a valores de fábrica desde TODO > SISTEMA > Restaurar a los valores de fábrica y completar la configuración inicial tras el reinicio.

Esta actualización utiliza el método estándar del sistema. Si el TV no inicia normalmente, conviene aplicar el método de instalación forzada.

  • MTK5655_40K370_J0927.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

JVC LT40DA760 — Instalación forzada de firmware por USB

Método de arranque forzado con archivo upgrade_loader.pkg
Instrucciones

Guía de instalación forzada con pendrive

  • Extraer el contenido del archivo descargado hasta obtener el archivo upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al pendrive y confirmar que no haya otros archivos dentro del USB.
  • Apagar el televisor desde el control remoto e insertar el pendrive en un puerto USB.
  • Mantener presionado el botón de encendido del control remoto hasta que aparezca el mensaje de actualización en pantalla y esperar a que finalice el proceso.
  • Retirar el pendrive y realizar un restablecimiento desde TODO > SISTEMA > Restaurar a los valores de fábrica antes de la configuración inicial.

El método forzado es útil cuando el sistema no permite acceder a la actualización normal desde el menú.

  • MTK5655_40K370_J0927.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RSAG7.820.6487 — Actualización de firmware por USB

Paquetes MTK5655 para varias configuraciones de panel y tamaño
Instrucciones

Procedimiento de actualización USB desde menú del equipo

  • Descargar el paquete correspondiente a la variante de panel o tamaño y descomprimir el contenido hasta obtener el archivo utilizable.
  • Guardar el archivo en un pendrive limpio, dejando el dispositivo sin otros datos adicionales.
  • Conectar el pendrive al televisor y abrir el menú principal con el botón de engranaje del control remoto.
  • Ir a TODO > SISTEMA > ACTUALIZAR desde USB, aceptar el aviso y continuar con Reiniciar para iniciar la instalación.
  • Tras la actualización, hacer un restablecimiento de fábrica desde TODO > SISTEMA > Restaurar a los valores de fábrica y luego completar la inicialización del TV.

Verificar siempre que el paquete coincida con la variante correcta, ya que esta plataforma tiene múltiples combinaciones de tamaño y panel.

  • MTK5655_32K370_J0724.zip (352.94 MiB) (Descargado 1549 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_40K370_J0927.zip (352.95 MiB) (Descargado 387 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_40K390_J0720.zip (352.95 MiB) (Descargado 609 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_43K352_J0724.zip (352.95 MiB) (Descargado 434 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_48K390_J0727.zip (352.95 MiB) (Descargado 405 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_50K370_J0720.zip (353.47 MiB) (Descargado 980 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.6487 — Instalación forzada de firmware por USB

Método de recuperación con upgrade_loader.pkg
Instrucciones

Instructivo de instalación forzada con pendrive

  • Descomprimir el paquete seleccionado y localizar el archivo upgrade_loader.pkg generado para la carga forzada.
  • Copiar ese archivo al pendrive, procurando que el USB quede sin otros archivos que interfieran con el proceso.
  • Apagar el equipo con el control remoto, insertar el pendrive en el puerto USB y preparar el inicio forzado.
  • Mantener pulsado el botón de encendido hasta que se muestre Software updating; esperar sin interrumpir hasta que el TV vuelva a la interfaz principal.
  • Quitar el pendrive y ejecutar después un restablecimiento en TODO > SISTEMA > Restaurar a los valores de fábrica, seguido por la configuración inicial del aparato.

Este método se usa cuando es necesario forzar la instalación desde arranque, sin depender del acceso completo al sistema operativo del televisor.

  • MTK5655_32K370_J0724.zip (Descargado 1549 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_40K370_J0927.zip (Descargado 387 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_40K390_J0720.zip (Descargado 609 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_43K352_J0724.zip (Descargado 434 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_48K390_J0727.zip (Descargado 405 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5655_50K370_J0720.zip (Descargado 980 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — JVC LT40DA760
Archivos EEPROM y EMMC para reprogramación con programador en mainboard RSAG7.820.6487.
DUMP EMMC EEPROM LT40DA760

Archivos de memoria — JVC LT40DA760

Descargas disponibles para lectura, respaldo y regrabación de memoria. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
MTK5655_40K390_EEPROM.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
MTK5655_40K390_EMMC.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión y regrabación — JVC LT40DA760

PROCEDIMIENTO
Identificar la memoria EMMC H26M31001HPR como IC N87 en la mainboard.
Ubicar la EEPROM 24C128 como IC N50 antes de iniciar lectura o escritura.
Utilizar programador RT809H para el trabajo sobre la memoria EMMC.
Realizar las conexiones en CLK, CDM, D0 y Vcc.
Retirar R80, R81, R82 y L40, y luego conectar la alimentación VCC del programador.
Alimentar la placa con 12V externos tomando como referencia el cátodo de DV817.
NOTA TÉCNICA

Nota: En JVC LT40DA760, el dump se usa cuando el sistema está tan dañado que no puede leer un firmware de USB. Se escribe con programador directamente en la memoria, reconstruyendo el arranque desde la base.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.6487
Archivos EMMC y EEPROM para distintas variantes MTK5655 compatibles con esta plataforma.
DUMP EMMC EEPROM MTK5655

Archivos de memoria — RSAG7.820.6487

Archivos disponibles para respaldo, reprogramación o recuperación de equipos con plataforma RSAG7.820.6487.

ARCHIVOS DISPONIBLES
MTK5655_32K370_EEPROM.zip
Tamaño: 1.44 KiB
Descargado 104 veces
Descarga disponible a miembros con suscripción activa
MTK5655_32K370_EMMC.zip
Tamaño: 346.9 MiB
Descargado 112 veces
Descarga disponible a miembros con suscripción activa
MTK5655_40K390_EMMC.zip
Tamaño: 339.99 MiB
Descargado 83 veces
Descarga disponible a miembros con suscripción activa
MTK5655_40K390_EEPROM.zip
Tamaño: 1.37 KiB
Descargado 71 veces
Descarga disponible a miembros con suscripción activa
MTK5655_43K352_EEPROM.zip
Tamaño: 1.47 KiB
Descargado 55 veces
Descarga disponible a miembros con suscripción activa
MTK5655_43K352_EMMC.zip
Tamaño: 339.5 MiB
Descargado 45 veces
Descarga disponible a miembros con suscripción activa
MTK5655_48K390_EEPROM.zip
Tamaño: 1.51 KiB
Descargado 34 veces
Descarga disponible a miembros con suscripción activa
MTK5655_48K390_EMMC.zip
Tamaño: 330.65 MiB
Descargado 40 veces
Descarga disponible a miembros con suscripción activa
MTK5655_50K370_EEPROM.zip
Tamaño: 1.49 KiB
Descargado 92 veces
Descarga disponible a miembros con suscripción activa
MTK5655_50K370_EMMC.zip
Tamaño: 344.15 MiB
Descargado 85 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión EMMC / EEPROM — RSAG7.820.6487

PROCEDIMIENTO
Verificar primero el circuito de memoria de la placa, identificando la EMMC H26M31001HPR en N87.
Localizar la memoria EEPROM 24C128 en el integrado N50 antes de la intervención.
Emplear el programador RT809H para las tareas de lectura y escritura de la EMMC.
Soldar o pinchar las señales necesarias en CLK, CDM, D0 y Vcc.
Retirar R80, R81, R82 y L40, dejando lista la línea para alimentar desde el programador.
Dar alimentación externa de 12V utilizando como punto de referencia el cátodo de DV817.
NOTA TÉCNICA

Nota: En JVC LT40DA760 / RSAG7.820.6487, un dump es una imagen de memoria que se escribe de forma directa sobre el chip. Sirve para reparar corrupciones profundas cuando el TV no puede aceptar una actualización desde USB.

Soporte y aportes — JVC LT40DA760
Project ID • Netflix • Menú Service • Reset • Logo • Backlight • Mediciones
Project ID Netflix Service Reset Logo Backlight Mediciones

Configurar Mainboard / Project ID / PID / SID / HID — JVC LT40DA760

En el contenido detectado, este apartado incluye la configuración del control URC2025 con código de programación para el televisor.

Presionar la tecla de modo TV en el control remoto URC2025.
Mantener pulsada la tecla SETUP hasta que el modo TV parpadee dos veces.
Ingresar el código 2731.
Presionar el botón de encendido/apagado para probar la asociación con el TV.
Si el televisor responde apagándose, volver a encender y comprobar funciones como Vol+, Vol-, MUTE y MENU.

Nota: El material asociado a este apartado corresponde a la programación del control URC2025, no a una tabla textual de PID/SID/HID.

Netflix: mensaje de error tvq-pm-100 (5.6.1) — JVC LT40DA760

Síntoma reportado: al reproducir una película o serie en Netflix, el TV muestra el error tvq-pm-100 (5.6.1) luego de 1 o 2 segundos.

Entrar en MENU → TODO → SISTEMA → HORA → Fecha/Hora → AJUSTAR y desactivar la sincronización automática para configurar fecha y hora manualmente.
Restaurar a fábrica desde MENU → TODO → Acerca de → RESTAURAR A VALORES DE FABRICA.
Cuando la pantalla quede completamente negra y desaparezca el reloj de espera, desconectar el equipo de la corriente.
Encender nuevamente el Smart TV y completar todos los pasos de inicialización del sistema.
Configurar otra vez la fecha y la hora en forma manual, esperar unos minutos y abrir Netflix de nuevo.

Nota: El aporte indica que el Smart TV puede haber guardado internamente una fecha futura tomada automáticamente desde TDT o internet, y ese desajuste genera el error en Netflix.

Menú Service / Modo Servicio / Modo Fábrica — JVC LT40DA760

Cambiar parámetros del menú de servicio sin conocer su función puede causar daños permanentes. Registrar siempre los valores antes de modificar opciones.

Encender el TV e ingresar al MENU con el botón de engranaje del control remoto.
Seleccionar TODO y luego entrar en SONIDO → Configuración avanzada de Audio.
Ubicarse sobre la opción Balance sin presionar OK.
Ingresar la secuencia 1 9 6 9 hasta que aparezca una M en la parte superior izquierda de la pantalla.
Pulsar nuevamente MENU para abrir el MENU de SERVICE.
Para salir del modo servicio, usar power off.

Nota: Este acceso también se utiliza en procedimientos como reset profundo y cambio de logo de la plataforma MTK5655.

Reset / Restaurar a valores de fábrica — JVC LT40DA760

Se detectan dos métodos de restauración: uno por menú de usuario y otro desde el menú de servicio.

Para el método normal, ingresar a MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.
Confirmar con ACEPTAR y esperar a que el televisor se reinicie.
Al encender nuevamente, realizar el procedimiento de configuración inicial.
Para el método de service, abrir el menú oculto y seleccionar Factory → Clean Chip.
Luego del reinicio, apagar desde el control remoto para salir del modo servicio, volver a encender y rehacer la configuración inicial.

Nota: El reset borra la configuración previa del usuario y devuelve el equipo al estado base de inicialización.

Bajar corriente a LEDs / Backlight — RSAG7.820.6348

En la fuente RSAG7.820.6348, el control del backlight está a cargo del integrado N803 y la modificación publicada apunta a reducir la corriente para mejorar la confiabilidad del sistema.

Identificar la resistencia R738 de 18Ω asociada al circuito de control de corriente del backlight.
Reemplazar R738 de 18Ω por una resistencia de 27Ω / 3W.
Verificar que el equipo mantenga encendido estable y controlar luego el nivel de brillo de la imagen.
Comprobar uniformidad del backlight y estabilidad térmica durante funcionamiento prolongado.

Nota: Esta modificación reduce el estrés térmico sobre los LEDs y suele recomendarse después de cambiar tiras o ante fallas repetitivas de backlight.

Mediciones eléctricas — RSAG7.820.6348

Se publicaron valores de referencia para diagnóstico de la fuente en COLD GROUND y HOT GROUND.

En COLD GROUND: VD817 = 128V (154V Stby), VD802 = 12.0V (12.0V Stby), VD815 = 12.0V (12.0V Stby), VD816 = 15.6V (16.8V Stby).
También en COLD GROUND: VD823 = -92.3V, VD705 = 228V, LP1 = 228V, LN1 = 68V, LP2 = 68V, LN2 = -92V.
En HOT GROUND: C808 = 275V (282V Stby), C810 = 275V (282V Stby) y VD825 = 15.5V (15.6V Stby).
Antes de medir, identificar correctamente si la referencia es HOT o COLD GROUND y, de ser posible, usar transformador de aislamiento por tratarse de tensiones peligrosas en el primario.

Nota: Estas tensiones sirven como guía comparativa para fallas de encendido, caídas de voltaje, protecciones activas o problemas en el circuito de backlight.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
