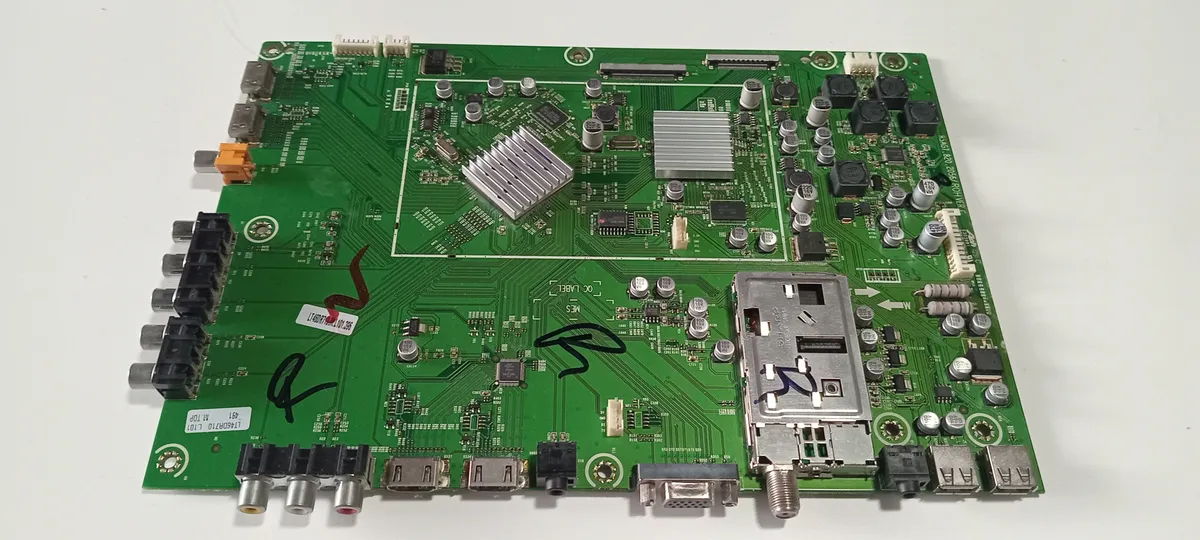

JVC LT40DR710

Cambiar valores del menú de servicio sin conocer su función puede provocar daños permanentes. Registrar los parámetros antes de modificar cualquier ajuste.

Encender el TV y presionar MENU.

Ingresar a SOUND → BALANCE y dejar Balance = 0.

Con el cursor posicionado sobre Balance, ingresar la secuencia 0 5 3 2.

Si esa combinación no funciona, probar con 1 9 6 9.

Al aparecer una M en la esquina superior izquierda, pulsar MENU para abrir Factory/Service OSD Menus.

Para salir del modo de servicio, presionar power off.

Nota: En este chasis se publicaron dos secuencias de acceso. La principal es 0 5 3 2 y, si no responde, se prueba con 1 9 6 9.

Se aportó como dato adicional que este televisor utiliza el driver de LED SSL460EL01 Rev0.2.

Nota: Este dato sirve como referencia de taller al momento de revisar el sistema de retroiluminación o buscar compatibilidades.

Valores de referencia publicados para diagnóstico de alimentación, stand-by y arranque de la fuente RSAG7.820.2194.

COLD GROUND: VD838 = 24.4V · VD839 = 24.4V · VD840 = 11.9V · VD841 = 18.7V · VD905 = 5.00V (5.01V Stby).

HOT GROUND: VD811 = 385V (279V Stby) · VD831 = 198V · VD903 = 16.3V (19.1V Stby).

Capacitores principales: C822 = 385V (279V Stby) · C824 = 385V (279V Stby).

Comparar estos valores con las mediciones reales del equipo para detectar desvíos en PFC, salidas secundarias y línea de 5V stand-by.

Nota: Estas tensiones sirven como referencia de taller. No reemplazan el análisis de carga, consumo y comportamiento dinámico de la fuente.

Se publicó una guía práctica de análisis para esta fuente, separando su funcionamiento por etapas y sugiriendo puntos de control cuando sólo aparece 5V de stand-by.

Considerar la fuente dividida en cuatro sectores: Entrada, Fuente de STBY (N901, 5VS), PFC (N8011: NCP33262) y Fuente de Potencia (24V, 18V, 12V, N831: NCP1396).

Para forzar el encendido, hacer un puente entre Colector-Emisor de V905: MMBT2222A, en lugar de aplicar la orden con resistencia.

Si la fuente intenta arrancar y corta, revisar el integrado NCP1396, su alimentación por Pin12 y Pin16, además de R842, R843 y el zener VZ831.

Controlar que el PFC entregue la condición necesaria en Pin5 del NCP1396, verificando las resistencias R831, R832, R833 y R834.

Revisar también los mosfet V831 y V832, los diodos de salida y la etapa de sensado/control compuesta por N834, R865, R866, R868 y R869.

Nota: Este aporte es útil cuando la fuente presenta sólo 5V stand-by, eleva el PFC pero no sostiene las salidas principales de 12V, 18V o 24V.

Se confirmó por aporte de usuario que el integrado N901 de esta fuente corresponde a STR-A6059H, encapsulado DIP de 7 pines.

También se mencionó como alternativa de prueba alimentar los 5V del secundario con una fuente externa de un cargador, sólo como verificación técnica.

Nota: Este dato resulta útil cuando el integrado original está carbonizado o no se puede leer visualmente sobre la placa.
