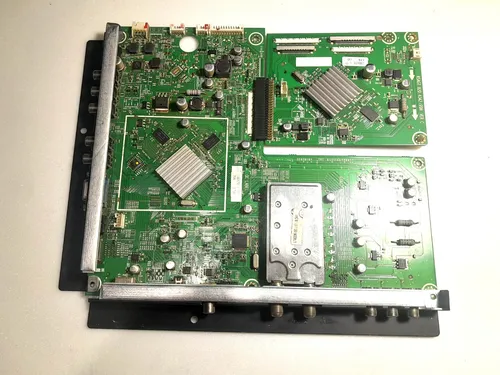

JVC LT40DR750

Advertencia: modificar configuraciones del menú de servicio sin comprender su función puede causar daños permanentes en el televisor. Ingresar sólo para diagnóstico o reparación.

Encender el televisor normalmente.

Presionar MENU y entrar al apartado SONIDO → BALANCE.

Ajustar BALANCE en 0.

Dejar el cursor posicionado sobre Balance sin pulsar OK.

Ingresar la secuencia 1 9 6 9.

Verificar que aparezca una M en la esquina superior izquierda de la pantalla.

Pulsar nuevamente MENU para visualizar el MENU de SERVICE.

Para salir, apagar el TV con Power off.

Nota: Este acceso también se utiliza como paso previo para identificar el nombre de modelo mostrado por el firmware antes de hacer una actualización por USB.

Falla reportada: apagado intermitente del backlight o de la fuente, a veces precedido por parpadeos de imagen. La causa probable está asociada a una tensión PFC inferior a la nominal.

Con la fuente trabajando y el backlight encendido, medir la tensión en C822 y C824.

Tomar como referencia 392V a 400V DC en modo Power ON y aproximadamente 295V DC en stand-by.

Si la tensión queda por debajo de 390V, es compatible con apagado de pantalla, parpadeo de imagen o falla intermitente de backlight.

Revisar el control PFC en N811: NCP1608B. Para una PFC cercana a 395V, la referencia sobre VFB debe ser 2.5V.

Verificar y, de ser necesario, reemplazar el divisor resistivo formado por R823, R824, R825, R826 y R830, ya que suele desvalorizarse con el tiempo.

Si después del reemplazo la PFC sigue baja, se puede retirar R830 (680kΩ) y también revisar C818, controlando siempre que la tensión no supere los 400V.

Nota: La referencia de medición debe tomarse sobre la tensión PFC en C822 o C824. No se recomienda medir directamente sobre el divisor resistivo con el equipo encendido.

Método útil para pruebas cuando se necesita verificar la fuente y el circuito de backlight sin depender de la placa main conectada.

Preparar la fuente para diagnóstico y localizar el transistor V905.

Llevar a masa (GND) el colector de V905 utilizando un puente o cable de forma temporal.

Tomar como referencia que el colector de V905 está conectado directamente al optoacoplador N904.

Con esta maniobra se puede comprobar el comportamiento del circuito de backlight, del driver LED y de las tensiones secundarias de la fuente.

Retirar el puente una vez finalizada la prueba; no debe dejarse aplicado de manera permanente.

Nota: Es una prueba momentánea de diagnóstico. Sirve para separar si la falla está del lado de la fuente/backlight o si depende del control proveniente de la mainboard.

Se reportó una falla donde la main recibe tensión de encendido, pero el TV no responde. Al puentear los 5V, la fuente arranca y entrega tensiones normales, lo que orienta el diagnóstico hacia la placa principal.

Aporte de experiencia compartido por la comunidad: cuando la fuente oscila y los 5V caen por debajo de 4,5V, lo más probable es que la falla esté en la mainboard. También se indicó que, si la fuente está bien y la main no responde, “lo más seguro es que la main no funciona”.

Nota: En el contenido publicado también quedó planteada la consulta sobre compatibilidad con placas de otras marcas y posible cambio de logo desde service, pero no se detalló una confirmación técnica definitiva.

En una reparación posterior sobre la fuente RSAG7.820.4489 se informó una caída intermitente de todas las tensiones, con descenso de la PFC desde valores normales cercanos a 390V hasta aproximadamente 320V. Aislando la fuente y forzando el arranque, la falla seguía presente, lo que confirmó un problema interno.

La solución publicada fue el reemplazo del integrado N975 – TNY175PN, que se encontraba defectuoso y con recalentamiento excesivo. Luego del cambio, la fuente quedó estable y sin nuevas caídas de tensión.

También quedó registrado otro caso donde, en el menú del televisor, aparecían números en lugar de letras. El usuario lo asoció a un posible problema de firmware, pero en el contenido disponible no se publicó una resolución confirmada para esa anomalía.

Nota: Estos aportes sirven como referencia de taller para acelerar el diagnóstico: una fuente con PFC que cae tras algunos minutos puede requerir revisar el TNY175PN, mientras que un menú con caracteres incoherentes queda como indicio de posible corrupción de software pendiente de verificación.
