JVC LT42DA950 / LT42DA950M

Descargas JVC LT42DA950 / LT42DA950M: firmware USB, diagramas, manual service y datos de memoria

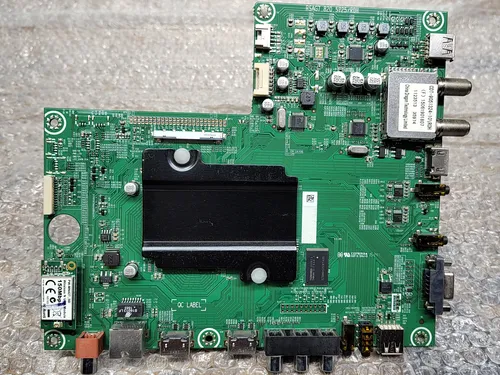

Marca: JVC Modelo: LT42DA950 / LT42DA950M Placa: RSAG7.820.5725 Chasis: MTK5652
JVC LT42DA950 LT42DA950M
descarga disponible a miembros con suscripción activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB JVC LT42DA950
  • Firmware — Actualización por USB JVC LT42DA950M
  • Firmware — Instalación forzada por USB JVC LT42DA950
  • Firmware — Instalación forzada por USB JVC LT42DA950M
  • Diagrama de MainBoard — RSAG7.820.5725
  • Lista de Componentes — RSAG7.820.5725
  • Diagrama de PowerBoard — RSAG7.820.4903
  • Lista de Componentes — RSAG7.820.4903
  • Diagrama de PowerBoard — RSAG7.820.5030
  • Manual de Usuario — JVC LT42DA950 / LT42DA950M
  • Manual Service del equipo — JVC LT42DA950 / LT42DA950M
  • Manual Service — RSAG7.820.5725
  • Datos de Memoria / DUMP NAND — JVC LT42DA950 (Versión E0612)
  • Datos de Memoria / DUMP EEPROM — JVC LT42DA950 (Versión F0708)
  • Datos de Memoria / DUMP NAND — JVC LT42DA950 (Versión F0708)
  • Datos de Memoria / DUMP NAND — RSAG7.820.5725 (32N10)
  • Datos de Memoria / DUMP NAND — RSAG7.820.5725 (32K370)
  • Datos de Memoria / DUMP NAND — RSAG7.820.5725 (42K370)
  • Datos de Memoria / DUMP EEPROM — RSAG7.820.5725 (50K370 3D)
  • Datos de Memoria / DUMP NAND — RSAG7.820.5725 (50K370 3D)
  • Datos de Memoria / DUMP NAND — RSAG7.820.5725 (39N16)
  • Datos de Memoria / DUMP EEPROM — RSAG7.820.5725 (40A300 F0807)
  • Datos de Memoria / DUMP NAND — RSAG7.820.5725 / HE416GF-E01 (F0807)
  • Datos de Memoria / DUMP NAND — RSAG7.820.5725 / HE416GF-E01 (E0612)
Información técnica
Información técnica JVC LT42DA950 / LT42DA950M
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
JVC
LT42DA950 / LT42DA950M
Modelo
LT-42DA950 / LT-42DA950M
Chasis
MTK5652
Matriz
HISENSE
Control remoto
ER-33911
Modelo compatible
NOBLEX 42LD870FI / 42LD870FIM · JVC LT-42DA950 / LT-42DA950M · SANYO LCE42IF14 / LCE42IF14M · PHILCO PLD4234FI / PLD4234FIM · SANSEI TDS1542FI
Placas y conectividad
MainBoard
RSAG7.820.5725
PowerBoard
RSAG7.820.4903 · RSAG7.820.5030
Panel Display
HISENSE HE416GF-E01 · CHIMEI INNOLUX V420HJ2-P01 CELL · 1920x1080 FHD · 60Hz · LVDS (2 ch, 8-bit)
Wifi
PW-MN427
MainChip / SoC
MEDIATEK MT5652
Tipo de memoria
T58NVG2S3ETA00 NAND · K24C32 EEPROM

Documentación técnica

Manual de Usuario — JVC LT42DA950 / LT42DA950M
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service del equipo — JVC LT42DA950 / LT42DA950M
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.5725
RSAG7.820.5725
580.11 KiB Descargado 2339 veces Descarga VIP
Lista de Componentes — RSAG7.820.5725
Lista_Componentes_5725
245.78 KiB Descargado 256 veces Descarga VIP
Manual Service — RSAG7.820.5725
Manual_Service_5725
2.36 MiB Descargado 3396 veces Descarga VIP
Diagrama — RSAG7.820.4903
RSAG7.820.4903
71.27 KiB Descargado 832 veces Descarga VIP
Lista de Componentes — RSAG7.820.4903
Lista_Componentes.4903
146.72 KiB Descargado 0 veces Descarga VIP
Diagrama — RSAG7.820.5030
RSAG7.820.5030
132.74 KiB Descargado 1987 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — JVC LT42DA950 / LT42DA950M (Actualización + Forzado)

Firmware por USB

JVC LT42DA950 / LT42DA950M — Actualización de firmware por USB

Actualización desde menú de usuario
Instrucciones

Instrucciones de actualización por USB con pendrive

  • Descomprimir el archivo descargado hasta obtener upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al pendrive y verificar que no exista otro archivo con extensión .pkg.
  • Conectar el pendrive en un puerto USB del televisor.
  • Ingresar con el control remoto a Menu → Configurar → Actualizar software → Actualizar desde USB.
  • Confirmar la carga en SI para iniciar la instalación.
  • Al finalizar, cuando el equipo detecte el dispositivo USB, seleccionar NO y retirar el pendrive.
  • Para completar el proceso, abrir el menú de service entrando en MENU → SONIDO → BALANCE, dejar 0, no pulsar OK e ingresar 1 9 6 9.
  • Una vez dentro del menú de service, ejecutar Factory Option → OK → Clean All → OK.

Esta variante actualiza el sistema desde la opción de software del TV. Usar el archivo correcto según el modelo para evitar configuraciones erróneas de panel o logo.

  • MTK5652_42A300_E0830.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
  • MTK5652_42A300M_F0430.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
Firmware forzado por USB

JVC LT42DA950 / LT42DA950M — Instalación forzada de firmware por USB

Carga automática del firmware al encender el TV
Instrucciones

Guía de instalación forzada con pendrive

  • Extraer el contenido del archivo descargado hasta dejar preparado upgrade_loader.pkg.
  • Copiar ese archivo al pendrive, procurando que no haya otro .pkg en la unidad USB.
  • Insertar el pendrive en el televisor.
  • Encender el TV LED y esperar: el equipo comenzará la actualización de firmware de forma automática.
  • Cuando termine la carga, aparecerá el aviso de dispositivo detectado en USB. Elegir NO y retirar el pendrive.
  • Ingresar al menú de service pulsando MENU, entrando en SONIDO → BALANCE, dejando Balance en 0 y marcando la secuencia 1 9 6 9.
  • Pulsar MENU para abrir el service menu y terminar con Factory Option → OK → Clean All → OK.

Este método arranca la carga del firmware directamente al encender el TV con el pendrive colocado. Conviene usar sólo el archivo correspondiente a la versión exacta del equipo.

  • MTK5652_42A300_E0830.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
  • MTK5652_42A300M_F0430.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — JVC LT42DA950
Archivos de memoria NAND y EEPROM para la mainboard RSAG7.820.5725 con panel HISENSE HE416GF-E01.
DUMP NAND EEPROM LT42DA950

Archivos de memoria — JVC LT42DA950

Descargas disponibles para regrabar memoria en esta versión del equipo. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
Imagen NAND — JVC LT42DA950 (Versión E0612)
Archivo: Main_5725_40A300_NAND_T58NVG2S3ETA00_HE416GF-E01_E0612.zip
Descargas: No especificadas
descarga disponible a miembros con suscripción activa
Imagen EEPROM — JVC LT42DA950 (Versión F0708)
Archivo: Main_5725_40A300_EEPROM_N50_K24C32_F0807.zip
Descargas: No especificadas
descarga disponible a miembros con suscripción activa
Imagen NAND — JVC LT42DA950 (Versión F0708)
Archivo: Main_5725_40A300_NAND_T58NVG2S3ETA00_HE416GF-E01_F0807.zip
Descargas: No especificadas
descarga disponible a miembros con suscripción activa

Instrucciones complementarias — JVC LT42DA950

PROCEDIMIENTO
Si después de cargar los datos de memoria hace falta corregir el logo, abrir el menú de service con MENU → SONIDO → BALANCE, dejar Balance = 0 e ingresar la secuencia 1 9 6 9.
Cuando aparezca la letra M, pulsar MENU para mostrar el service menu.
Ir a Factory Option → OK → Logo Option → (LOGO) y elegir la opción adecuada.
Salir con power off y volver a encender para verificar el cambio.
NOTA TÉCNICA

Nota: En JVC LT42DA950, el dump sirve como imagen de rescate cuando el software interno está dañado y el TV no puede recuperarse por métodos normales. Se utiliza para regrabar la memoria compatible de la mainboard y restaurar el arranque del equipo.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.5725
Repositorio de imágenes NAND y EEPROM para distintas variantes que usan esta mainboard.
DUMP NAND EEPROM RSAG7.820.5725

Archivos de memoria — RSAG7.820.5725

Archivos de memoria publicados para distintas plataformas compatibles con esta placa. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
Imagen NAND — 32N10
Archivo: Main_5725_32N10_NAND_TC58NVG2S3ETA00_HE315GH-E77.bin.zip
Tamaño: 259.78 MiB
Descargado 115 veces
descarga disponible a miembros con suscripción activa
Imagen NAND — 32K370
Archivo: Main_5725_32K370_NAND_TC58NVG2S3ETA00_HE315GH-E72_F0626.zip
Tamaño: 222.8 MiB
Descargado 107 veces
descarga disponible a miembros con suscripción activa
Imagen NAND — 42K370
Archivo: Main_5725_42K370_NAND_TC58NVG2S3ETA00_HE420HF-B52.zip
Tamaño: 263.97 MiB
Descargado 143 veces
descarga disponible a miembros con suscripción activa
Imagen EEPROM — 50K370 3D
Archivo: Main_5725_50K370_3D_EEPROM_AT24C32.zip
Tamaño: 1.28 KiB
Descargado 116 veces
descarga disponible a miembros con suscripción activa
Imagen NAND — 50K370 3D
Archivo: Main_5725_50K370_3D_NAND_TC58NVG2S3ETA00_F0313.zip
Tamaño: 223.76 MiB
Descargado 128 veces
descarga disponible a miembros con suscripción activa
Imagen NAND — 39N16
Archivo: Main_5725_39N16_NAND_TC58NVG2S3ETA00.zip
Tamaño: 254.57 MiB
Descargado 175 veces
descarga disponible a miembros con suscripción activa
Imagen EEPROM — 40A300 (F0807)
Archivo: Main_5725_40A300_EEPROM_N50_K24C32_F0807.zip
Tamaño: 1.24 KiB
Descargado 169 veces
descarga disponible a miembros con suscripción activa
Imagen NAND — 40A300 / HE416GF-E01 (F0807)
Archivo: Main_5725_40A300_NAND_T58NVG2S3ETA00_HE416GF-E01_F0807.zip
Tamaño: 249.5 MiB
Descargado 189 veces
descarga disponible a miembros con suscripción activa
Imagen NAND — 40A300 / HE416GF-E01 (E0612)
Archivo: Main_5725_40A300_NAND_T58NVG2S3ETA00_HE416GF-E01_E0612.zip
Tamaño: 205.47 MiB
Descargado 166 veces
descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — RSAG7.820.5725

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura, conexión o escritura para estos DUMP).
NOTA TÉCNICA

Nota: En RSAG7.820.5725, estos dump funcionan como respaldo técnico de software para diferentes variantes de panel y modelo. Se usan cuando la memoria quedó corrupta y el equipo no puede recuperarse con un firmware por USB convencional.

Soporte y aportes — JVC LT42DA950 / LT42DA950M
Menú Service • Reset • Cambio de logo • Fuente RSAG7.820.4903 • RSAG7.820.5030 • Backlight • Mediciones
Service Reset Logo 4903 Med 4903 5030 LED Med 5030 Aportes

Menú Service / Modo Fábrica — JVC LT42DA950 / LT42DA950M

Modificar opciones del menú de servicio sin conocimiento técnico puede provocar fallas permanentes. Conviene anotar valores antes de cualquier cambio.

Encender el televisor y pulsar MENU.
Ir a SONIDO → BALANCE y dejar el valor en 0.
Posicionarse sobre Balance sin pulsar OK e ingresar la secuencia 1 9 6 9.
Cuando aparezca una M en la esquina superior izquierda, volver a pulsar MENU.
Se abrirá el MENU de SERVICE. Para salir, usar Power off.

Nota: Este acceso también se utiliza para tareas posteriores a actualización, reset y corrección de logo.

Reset / Restaurar a valores de fábrica — JVC LT42DA950 / LT42DA950M

El reset devuelve el televisor al estado de fábrica y borra configuraciones del usuario.

Método por menú de usuario: pulsar MENU e ir a CONFIGURAR → RESTAURAR AJUSTES.
Confirmar en ACEPTAR. El TV se reinicia y luego hay que realizar la configuración inicial nuevamente.
Método por menú de service: entrar al service menu y seleccionar Factory Option → OK → Clean All → OK.

Nota: El reseteo desde service menu resulta útil después de actualizar firmware o al corregir configuraciones internas del equipo.

Informe técnico: RSAG7.820.4903 no enciende y 12V inestables

Se reportó una falla frecuente asociada al no encendido del TV y a la inestabilidad de la línea de 12V en fuentes RSAG7.820.4903.

Verificar especialmente el condensador C908 (47µF / 50V), incluso si no presenta signos visibles de daño.
Si la medición en circuito resulta errática, retirar el capacitor y comprobarlo fuera de placa o reemplazarlo directamente.
Después del reemplazo, controlar nuevamente la estabilidad de 12V y el encendido normal del equipo.

Nota: En los casos publicados, el cambio de C908 resolvió la inestabilidad de 12V y evitó reemplazos innecesarios de la powerboard completa.

Mediciones Eléctricas — RSAG7.820.4903

Valores de referencia útiles para diagnosticar encendido, stand-by y funcionamiento general de esta fuente.

HOT GROUND: C824 = 387.0V (294.5V Stby) · VD905 = 19.1V (18.2V Stby).
COLD GROUND: VD921 = 12.0V (12.1V Stby) · VD840 = 16.2V · VD838 = 24.1V · VD839 = 24.1V.
Comparar estos valores con las tensiones reales para identificar protecciones activas o desvíos en la etapa primaria y secundaria.

Nota: Estas mediciones sirven como referencia de taller para distinguir fallas de fuente de otros problemas del televisor.

Bajar Corriente a LEDs / Backlight — RSAG7.820.5030

En esta fuente, la corriente del backlight puede reducirse modificando la resistencia de sensado del circuito de control asociado al driver AP3843.

Localizar la resistencia R935 – 20Ω, asociada al control de corriente de los LEDs.
Para disminuir la corriente del backlight, reemplazar R935 por una resistencia de 33Ω o 39Ω.
Luego del cambio, verificar brillo, estabilidad del backlight y evitar una reducción excesiva que deje la imagen demasiado oscura.

Nota: Este ajuste baja el estrés térmico sobre los LEDs y puede prolongar la vida útil del sistema de iluminación, aunque también reduce brillo.

Mediciones Eléctricas — RSAG7.820.5030

Tensiones de referencia publicadas para diagnóstico de encendido, secundario y backlight en la powerboard RSAG7.820.5030.

HOT GROUND: C809, C810 = 284.2V (296.8V Stby) · VD822 = 15.80V (15.03V Stby).
COLD GROUND: VD816 = 128.8V · VD818 = -94.5V · VD819 = 15.96V (18.6V Stby) · VD817 = 12.32V (12.33V Stby) · VD820 = 12.32V (12.33V Stby).
Backlight: VD902 = 256.6V · V1+ = 256.8V · V1- = 80.9V · V2+ = 80.9V · V2- = -94.6V.
Comparar estos valores con las mediciones del equipo para detectar caídas anormales, protecciones o problemas en la alimentación de LEDs.

Nota: Estas referencias son útiles tanto para la etapa principal como para el circuito del backlight, especialmente cuando hay parpadeo o ausencia de imagen.

Aportes técnicos — RSAG7.820.5030

En la comunidad se publicaron varios aportes prácticos sobre esta fuente, útiles para reparación de fallas intermitentes o daños repetitivos en el backlight.

Sobre R843, R852 y R857, se indicó que pueden usarse los valores del diagrama manteniendo la relación correcta en el circuito gate del mosfet. También se mencionó como alternativa llevar la salida del CI pin 6 a través de R857 directamente al circuito gate.
En un caso de caída de tensiones secundarias, la solución fue levantar el circuito de R807, R810 y R812 (270k), limpiar el pegamento rojo y volver a soldar esos componentes.
Otro aporte reportó una falla con LED standby parpadeando y daños en R935, V907, C851, C854, V902 y R936. La causa fue un LED en corto dentro de las tiras, por lo que hubo que revisar y reemplazar LEDs averiados además de los componentes dañados de la fuente.

Nota: Estos aportes muestran que en la RSAG7.820.5030 la fuente y las tiras de LEDs deben evaluarse en conjunto, porque una falla en backlight puede terminar dañando la etapa de potencia.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
