JVC LT42DR532

Cambiar parámetros internos sin conocer su función puede provocar daños permanentes. Este acceso debe utilizarse solo con criterio técnico.

Encender el televisor normalmente.

Presionar MENU y entrar al menú de SONIDO → BALANCE.

Ajustar Balance en 0.

Ubicarse sobre la opción Balance sin pulsar OK.

Ingresar la secuencia 1 9 6 9.

Cuando aparezca una M en la parte superior izquierda, volver a pulsar MENU.

En pantalla se abrirá el MENU de SERVICE.

Para salir del modo de fábrica, presionar Power off.

Nota: Este procedimiento corresponde al acceso de servicio publicado para el modelo JVC LT42DR532.

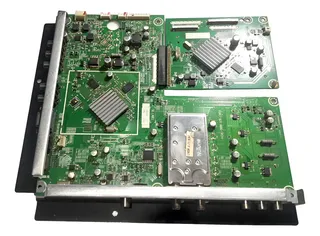

La placa RSAG7.820.4680 utiliza la misma ruta de acceso al menú de fábrica. Conviene registrar los valores originales antes de tocar cualquier parámetro.

Con el TV encendido, abrir el menú principal con la tecla MENU.

Desplazarse hasta SONIDO y luego entrar en BALANCE.

Confirmar que el balance quede en 0.

Pararse sobre esa opción sin aceptarla y escribir la clave 1 9 6 9.

La referencia visual es la aparición de una M en la esquina superior izquierda.

Pulsar nuevamente MENU para mostrar el menú de servicio completo.

Cerrar el modo de fábrica apagando el equipo con Power off.

Nota: La misma secuencia fue publicada de forma específica para la mainboard RSAG7.820.4680.

Esta fuente puede presentar apagado intermitente del backlight, parpadeo o ruido audible cuando la etapa PFC no alcanza la tensión correcta.

Con la fuente funcionando y el backlight encendido, medir la tensión sobre el capacitor C829.

Tomar como referencia un valor de 392V a 400V en Power ON y alrededor de 289V en Stand-by.

Si la tensión PFC cae por debajo de 390V, pueden aparecer chillido, apagado del backlight, parpadeo o fallas intermitentes.

Revisar el divisor resistivo formado por R833, R838, R839, R840, R844 y C832, ya que esos componentes suelen desvalorizarse.

Si luego del reemplazo del divisor la tensión sigue baja, se puede agregar una resistencia en serie con R833 entre 22kΩ y 82kΩ.

No permitir que la tensión PFC supere los 400V y evitar medir directamente sobre el divisor resistivo con el equipo energizado.

Nota: En esta fuente el control PFC está a cargo del integrado N892 – NCP1608; para obtener cerca de 395V, la referencia indicada en el pin 1 (VFB) es de aproximadamente 2.5V.

El ajuste se realiza sobre el circuito asociado al driver de LEDs N811 – NCP1396, con el objetivo de reducir estrés térmico y mejorar la confiabilidad del sistema.

Localizar la resistencia de sensado del backlight: R907 — 20Ω / 2W.

Reemplazar R907 por un valor comprendido entre 27Ω y 39Ω / 2W.

Verificar que la reducción de corriente no deje una imagen excesivamente oscura para el uso normal del equipo.

Comprobar la estabilidad del backlight una vez finalizada la modificación.

Nota: Este cambio reduce la corriente de los LEDs, baja la temperatura de trabajo y puede prolongar la vida útil del sistema de iluminación.

Se publicaron tensiones de referencia en COLD GROUND y HOT GROUND para diagnóstico de encendido, stand-by, imagen y backlight.

COLD GROUND: VD906 = 12.05V (12.06V Stby), VD907 = 12.05V (12.06V Stby), VD908 = 12.05V (12.06V Stby).

COLD GROUND: VD819 = 15.43V (16.81V Stby), VD897 = 15.58V.

COLD GROUND: L1- = 1.17V, L1+ = 188.0V, L2- = 0V, L2+ = 195.6V.

HOT GROUND: C829 = 392.0V (295.8V Stby), VD807 = 392.0V (295.8V Stby), VD808 = 392.0V (295.8V Stby), VD825 = 18.05V (16.95V Stby).

Nota: Estas mediciones se publicaron como valores de referencia para comparar desvíos de tensión y facilitar el diagnóstico de la fuente RSAG7.820.5024.

Se reportaron casos donde la main recibe la señal de encendido pero el televisor no arranca, mientras que la fuente enciende al puentear los 5V.

Otro aporte indica que, cuando la fuente oscila y los 5V caen por debajo de 4.5V, la falla suele estar en la mainboard. También se consultó por compatibilidad con placas de otras marcas usando cambio de logo desde menú de servicio.

Nota: Estos comentarios funcionan como referencia de taller y apuntan a fallas recurrentes de la main RSAG7.820.4680 en equipos con fuente aparentemente operativa.

Se compartió un caso donde el ruido tipo “chillido” se resolvió reemplazando el capacitor C811, encargado del filtrado de la línea VCC del integrado N892 (NCP1608).

Con el capacitor original instalado, la medición en el bus PFC era de aproximadamente 345V.

Después de reemplazar C811, la tensión subió y se estabilizó en torno a 389V.

Con esa corrección desapareció el ruido audible y el funcionamiento de la fuente volvió a la normalidad.

Nota: Según el aporte publicado, la degradación de C811 genera inestabilidad en la alimentación del NCP1608 y afecta el control del PFC, por lo que conviene revisarlo ante ruido, caída de tensión o comportamiento inestable.
