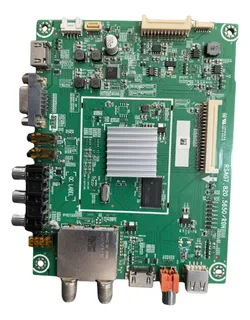

JVC LT42DR945

Advertencia: cambiar configuraciones internas sin entender su función puede causar daños permanentes. Este acceso debe utilizarse únicamente para diagnóstico o reparación.

Encender el televisor.

Seleccionar el modo CATV.

Pulsar la tecla SOURCE.

Ingresar la secuencia 3 1 9 5 con el control remoto.

Se abrirá el menú Factory/Service OSD Menus.

Para salir del modo de servicio, presionar power off.

Nota: El mismo método aparece repetido en el contenido del modelo y también dentro del tema técnico del chasis 8M51B.

Antes de cargar firmware, el contenido técnico indica confirmar qué versión de panel utiliza el equipo para evitar instalar un archivo incorrecto.

Encender el TV en modo CATV.

Presionar SOURCE y luego ingresar la secuencia 3 1 9 5.

Entrar en PANEL DE CONTROL desde el menú de servicio.

Leer en la parte inferior del menú el dato del panel y usar ese resultado para elegir el firmware correcto.

Nota: En la ficha del modelo se publican dos variantes de panel: LG.Display LC420EUN-SEF1 (V12) y LG.Display LC420EUN-SFF1 (V13).

En las respuestas del tema se aclara que el firmware identificado como 3D corresponde a una versión anterior, mientras que el firmware de YouTube sería posterior.

También se indicó que no hacía falta instalarlos en secuencia: la recomendación publicada fue cargar directamente el firmware de YouTube. Además, se menciona como posibilidad que el paquete 3D sea el software con el que algunos equipos salían de fábrica.

Nota: En el mismo contenido se deja aclarado que la incompatibilidad posterior de YouTube para este modelo no tiene solución definitiva por actualización.

Dentro del tema de la fuente 5800-P47ELL-W000 se reporta un caso donde la salida de 24V sube gradualmente hasta cerca de 26V y en ese momento se apaga el backlight, mientras el audio continúa funcionando.

Comprobar primero si la línea de 12V permanece estable durante la falla.

Si los 24V suben con el backlight apagado, revisar la carga de LEDs y el corte del driver, ya que sin carga la tensión puede elevarse.

Controlar la regulación asociada a R34, R39, R46 y U4 = TL431, que toman como referencia la línea de 12V.

Verificar la protección por zener indicada en el texto: ZD3 = 6.2V, ZD4 = 13V y ZD5 = 27V.

Si el circuito de iluminación entra en protección, orientar el diagnóstico hacia tiras LED o driver de backlight antes de condenar la fuente principal.

Nota: El intercambio técnico publicado sugiere que una subida moderada en 24V puede ser consecuencia de falta de carga cuando el driver corta, más que de una regulación principal completamente fuera de control.

Se publicó un aporte puntual para un caso sin tensiones en el secundario en una variante de esta fuente.

Verificar si la placa utiliza el integrado primario TEA1753T.

Reemplazar el integrado TEA1753T en el primario.

Cambiar también la resistencia R115 de 10K y volver a medir las salidas del secundario.

Nota: Este dato fue aportado por la comunidad como solución práctica para una variante concreta de la fuente.
