JVC LT43DA5125

Descargas JVC LT43DA5125: firmware USB, diagramas, manual service y datos de memoria eMMC

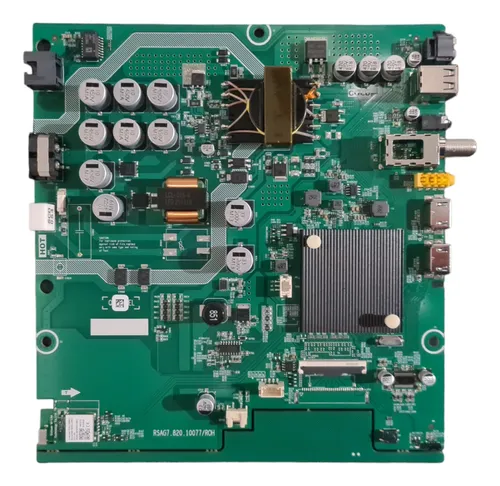

Marca: JVC Modelo: LT43DA5125 Placa: RSAG7.820.10077 Chasis: MT9602
JVC LT43DA5125
descarga disponible a miembros con suscripción activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB JVC LT43DA5125 (Versión K1117)
  • Firmware — Actualización por USB JVC LT43DA5125 (Versión L0311)
  • Firmware — Instalación forzada por USB JVC LT43DA5125 (Versión K1117)
  • Firmware — Instalación forzada por USB JVC LT43DA5125 (Versión L0311)
  • Manual Service / Diagrama — JVC LT43DA5125
  • Diagrama de MainBoard + PowerBoard — RSAG7.820.10077
  • Lista de Componentes — RSAG7.820.10077
  • Manual Service — RSAG7.820.10077
  • Datos de Memoria / PinOut / DUMP eMMC — JVC LT43DA5125 (43" FHD)
  • Datos de Memoria / PinOut / DUMP eMMC — RSAG7.820.10077 (32" HD)
  • Datos de Memoria / PinOut / DUMP eMMC — RSAG7.820.10077 (43" FHD)
Información técnica
Información técnica JVC LT43DA5125
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
JVC
LT43DA5125
Modelo
LT43DA5125
Chasis
MT9602
Matriz
HISENSE
Control remoto
EN3A52
Modelo compatible
NOBLEX DK43X5100 · PHILCO PLD43FS21A · SANYO LCE43SF1500 · JVC LT43DA5125 · ASHIMA AS43FS21 · HISENSE 43A421GSV
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.10077
Wifi
WF-M601-UWS2
Panel Display
HISENSE JHD425X1F71-K2B1 · BOE HV430FHB-F90 CELL · 1920×1080 · FHD · 60Hz
MainChip / SoC
MEDIATEK MT9602
Tipo de memoria
eMMC

Documentación técnica

Manual Service / Diagrama — JVC LT43DA5125
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.10077
RSAG7.820.10077
366.11 KiB Descargado 1272 veces Descarga VIP
Lista de Componentes — RSAG7.820.10077
Part.Description.10077
312.23 KiB Descargado 332 veces Descarga VIP
Manual Service — RSAG7.820.10077
Manual_Service_MT9602_10077
2.61 MiB Descargado 997 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — JVC LT43DA5125 / RSAG7.820.10077 (Actualización + Forzado)

Actualización por USB

JVC LT43DA5125 — Actualización de firmware por USB

Instalación desde menú de usuario
Instrucciones

Instrucciones de actualización normal con pendrive

  • Descomprimir el archivo descargado hasta obtener un archivo con extensión .bin.
  • Copiar ese archivo al pendrive y revisar que no exista otro archivo adicional en la unidad USB.
  • Conectar el pendrive al televisor.
  • Ingresar a MENU → AJUSTAR → SERVICIO DE ASISTENCIA → ACTUALIZACION DE SISTEMA y seleccionar ACTUALIZAR desde USB.
  • Cuando aparezca el cartel de actualización, pulsar Reiniciar para que comience la carga del firmware.
  • Esperar algunos minutos hasta que el proceso termine por completo.
  • Después de la actualización, restaurar el TV a valores de fábrica desde Menu > Ajustar > Servicio de asistencia > Restaurar a los valores de fábrica.
  • Aceptar el reinicio y completar nuevamente la configuración inicial del equipo.

Esta vía usa el menú del sistema para cargar el firmware. Es la opción indicada cuando el televisor aún permite navegar por los menús normalmente.

  • MTK9602_10077_K1117.zip (512.96 MiB) (Descargado 1094 veces)
    descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (529 MiB) (Descargado 865 veces)
    descarga disponible a miembros con suscripción activa
Firmware forzado por USB

JVC LT43DA5125 — Instalación forzada de firmware por USB

Método de arranque forzado con VOL+
Instrucciones

Guía de instalación forzada con pendrive

  • Extraer el archivo descargado hasta obtener el firmware en formato .bin.
  • Copiar el archivo al pendrive y comprobar que no haya otros archivos en la memoria USB.
  • Insertar el pendrive en el TV.
  • Desenchufar el televisor de la corriente y esperar aproximadamente 5 segundos.
  • Mantener presionada la tecla VOL+ del control remoto.
  • Mientras sigue presionada la tecla, volver a enchufar el TV hasta que aparezca la interfaz de instalación.
  • Soltar VOL+ y esperar a que se complete por completo la actualización.
  • Al finalizar, hacer una restauración a valores de fábrica desde el menú de usuario y repetir la configuración inicial.

Este método es útil cuando el equipo no arranca de forma normal. En aportes de usuarios también se mencionó una carga alternativa usando la tecla de los cuatro colores al encender.

  • MTK9602_10077_K1117.zip (512.96 MiB) (Descargado 1094 veces)
    descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (529 MiB) (Descargado 865 veces)
    descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — JVC LT43DA5125
Archivos de memoria eMMC para la versión 43" FHD con chasis RSAG7.820.10077.
DUMP eMMC 43" FHD RSAG7.820.10077

Archivos de memoria — JVC LT43DA5125

Descargas multipartes para regrabar la eMMC de la versión 43" FHD. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
Imagen eMMC — 43" FHD (Parte 1)
Archivo: MTK9602_43A5611_EMMC_L1217.part01.rar
Descargas: No especificadas
descarga disponible a miembros con suscripción activa
Imagen eMMC — 43" FHD (Parte 2)
Archivo: MTK9602_43A5611_EMMC_L1217.part02.rar
Descargas: No especificadas
descarga disponible a miembros con suscripción activa
Imagen eMMC — 43" FHD (Parte 3)
Archivo: MTK9602_43A5611_EMMC_L1217.part03.rar
Descargas: No especificadas
descarga disponible a miembros con suscripción activa
Imagen eMMC — 43" FHD (Parte 4)
Archivo: MTK9602_43A5611_EMMC_L1217.part04.rar
Descargas: No especificadas
descarga disponible a miembros con suscripción activa

Instrucciones de lectura y grabación eMMC — JVC LT43DA5125

PROCEDIMIENTO
Retirar la placa main del televisor.
Unir los pines del cristal Z1 a GND.
Conectar el GND del programador al GND de la main.
Conectar CLK en R122 y CMD en R120.
Conectar D0 en la pista indicada por imagen; para ello hay que raspar la pista antes de soldar.
Alimentar la main con una fuente externa de 12V en XP1.
Realizar lectura y escritura con RT809H, usando VCQ = 1.8V.
NOTA TÉCNICA

Nota: En JVC LT43DA5125, el dump eMMC se usa para recuperar equipos con software dañado cuando el firmware por USB no alcanza. Es una regrabación de memoria a bajo nivel y requiere programador compatible.

PinOut eMMC
Datos de Memoria / PinOut / DUMP — RSAG7.820.10077
Archivos eMMC para versiones 32" HD y 43" FHD de esta plataforma.
PINOUT eMMC 32" / 43" MT9602

Archivos de memoria — RSAG7.820.10077

Publicaciones de memoria eMMC divididas en varias partes para diferentes tamaños de panel. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
Imagen eMMC — 32" HD (Parte 1)
Archivo: MTK9602_32A5611_EMMC_L1717.part01.rar
Tamaño: 350 MiB
Descargado 119 veces
descarga disponible a miembros con suscripción activa
Imagen eMMC — 32" HD (Parte 2)
Archivo: MTK9602_32A5611_EMMC_L1717.part02.rar
Tamaño: 350 MiB
Descargado 117 veces
descarga disponible a miembros con suscripción activa
Imagen eMMC — 32" HD (Parte 3)
Archivo: MTK9602_32A5611_EMMC_L1717.part03.rar
Tamaño: 350 MiB
Descargado 120 veces
descarga disponible a miembros con suscripción activa
Imagen eMMC — 32" HD (Parte 4)
Archivo: MTK9602_32A5611_EMMC_L1717.part04.rar
Tamaño: 189.02 MiB
Descargado 124 veces
descarga disponible a miembros con suscripción activa
Imagen eMMC — 43" FHD (Parte 1)
Archivo: MTK9602_43A5611_EMMC_L1217.part01.rar
Tamaño: 350 MiB
Descargado 177 veces
descarga disponible a miembros con suscripción activa
Imagen eMMC — 43" FHD (Parte 2)
Archivo: MTK9602_43A5611_EMMC_L1217.part02.rar
Tamaño: 350 MiB
Descargado 156 veces
descarga disponible a miembros con suscripción activa
Imagen eMMC — 43" FHD (Parte 3)
Archivo: MTK9602_43A5611_EMMC_L1217.part03.rar
Tamaño: 350 MiB
Descargado 171 veces
descarga disponible a miembros con suscripción activa
Imagen eMMC — 43" FHD (Parte 4)
Archivo: MTK9602_43A5611_EMMC_L1217.part04.rar
Tamaño: 191.05 MiB
Descargado 161 veces
descarga disponible a miembros con suscripción activa

Instrucciones de conexión eMMC / PinOut — RSAG7.820.10077

PROCEDIMIENTO
Quitar la placa principal del televisor antes de iniciar la conexión con el programador.
Puentear los pines del cristal Z1 hacia GND.
Llevar el GND del programador al punto de masa de la placa.
Tomar las señales CLK en R122 y CMD en R120.
Soldar D0 en la pista indicada por imagen, raspando previamente la superficie para asegurar contacto.
Aplicar alimentación externa de 12V en el conector XP1.
Ejecutar la lectura o regrabación con RT809H configurando VCQ = 1.8V.
NOTA TÉCNICA

Nota: En RSAG7.820.10077, la eMMC puede requerir condiciones adicionales para permitir escritura estable. En aportes posteriores se mencionó el uso de 1.8V, la alimentación externa por XP1 y la necesidad de retirar R120 y R122 en algunos casos.

Soporte y aportes — JVC LT43DA5125
Menú Service • Reset • Cambio de logo • Firmware • eMMC • Backlight • Audio • Tiras LED
Service Reset Logo Firmware eMMC Backlight Audio Tiras LED

Menú Service / Modo Fábrica — JVC LT43DA5125

El acceso al menú de servicio permite realizar diagnósticos y ajustes internos. No conviene modificar opciones sin conocer su función.

Encender el TV.
Pulsar INPUT y seleccionar cualquier fuente de señal.
Entrar en MENU → AJUSTAR → SONIDO → BALANCE.
Ubicarse sobre Balance sin pulsar OK e ingresar la secuencia 1 9 6 9.
Cuando aparezca una M en la esquina superior izquierda, pulsar MENU.
Se abrirá el MENU de SERVICE. Para salir, usar power off.

Nota: Este mismo acceso se utiliza para tareas como reset interno y cambio de logo luego de reparar o reprogramar la placa.

Reset / Restaurar a valores de fábrica — JVC LT43DA5125

Restaurar a valores de fábrica borra configuraciones del usuario y devuelve el TV al estado inicial.

Método por menú de usuario: abrir MENU y entrar en Ajustar > Servicio de asistencia > Restaurar a los valores de fábrica.
Confirmar en ACEPTAR, esperar el reinicio y volver a realizar la configuración inicial.
Método por menú de service: ingresar al service menu y seleccionar Option → OK → Clean All.
Después del reinicio, repetir el procedimiento de configuración inicial del televisor.

Nota: El reset suele indicarse después de actualizar firmware, cambiar logo o terminar una reprogramación para limpiar configuraciones previas.

Aporte: método alternativo para cargar firmware — JVC LT43DA5125

Un usuario reportó un método alternativo de carga cuando el TV queda clavado en el inicio y no responde a otros procedimientos.

Enchufar la TV y encenderla desde el panel del televisor.
Desde el control remoto, presionar inmediatamente la tecla con los cuatro colores, ubicada arriba y a la derecha del cursor.
Mantener el procedimiento con el pendrive colocado para intentar que el equipo tome el firmware.
Otro usuario confirmó que este método le funcionó cuando el TV mostraba el logo y luego se apagaba.

Nota: Este procedimiento fue compartido como aporte de campo y puede servir cuando los métodos de actualización habituales no son tomados por el equipo.

Aporte técnico: escritura eMMC / ISP — RSAG7.820.10077

En los aportes de usuarios se publicaron observaciones prácticas para los casos en que la lectura funciona, pero la escritura por ISP no resulta estable.

Se sugirió revisar que la tensión de trabajo sea 1.8V, ya que con otros valores se reportaron errores durante la grabación.
Otro técnico indicó que, para poder escribir correctamente, fue necesario retirar las resistencias R120 y R122.
También se confirmó que la alimentación desde la propia placa no fue suficiente y que debieron inyectarse 12V externos en XP1.
El síntoma reportado incluía errores de CRC y fallas al intentar grabar por ISP aun siguiendo la conexión básica del instructivo original.

Nota: Este aporte complementa el pinout original y puede ayudar cuando la placa permite lectura de eMMC pero rechaza la escritura.

Bajar Corriente a LEDs / Backlight — JVC LT43DA5125

Se publicó una modificación para disminuir la corriente del backlight en la versión de 43 pulgadas.

Retirar la resistencia R728 de 5.1 ohm.
Retirar también la resistencia R729 de 5.1 ohm.
Después de la modificación, evaluar el nivel de brillo y el comportamiento general del backlight antes de entregar el equipo.

Nota: La modificación es tentativa y debe evaluarse en cada caso. Bajar corriente mejora confiabilidad, pero también reduce el brillo disponible.

Caso reportado: sin audio — JVC LT43DA5125

Se informó un caso donde el equipo no tenía audio ni por parlantes ni por salida auxiliar.

El usuario midió 17V fijos en ambas salidas hacia los parlantes.
También reportó esa misma tensión en las salidas del integrado AD52050B.
Con esos datos, sospechó una falla del propio integrado de audio o de la mainboard asociada.

Nota: En el contenido aportado no se publicó una solución confirmada, pero el síntoma quedó registrado como referencia de taller.

Aporte: tipo de tiras LED — JVC LT43DA5125

Un usuario indicó que este modelo utiliza tiras LED diferentes a otros equivalentes listados para la misma familia.

Se informó que el equipo lleva dos tiras de 12 LED de 3V cada una.
El código reportado en las tiras fue HE43M02Y166J2720ZP10371.

Nota: Este dato es útil para búsqueda de repuestos y para evitar confusiones con otras tiras compatibles sólo en apariencia.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
