JVC LT55DR930
Descargas JVC LT55DR930: firmware USB, diagramas, manuales, dumps e instructivos técnicos (PDF/ZIP/RAR)
-
Firmware — Actualización por USB V0000.01.03A para JVC LT55DR930 -
Firmware — Instalación forzada USB V0000.01.05A.F0806 para JVC LT55DR930
-
Actualización de firmware por USB para app YouTube — JVC LT55DR930
-
Ficha técnica — JVC LT55DR930
-

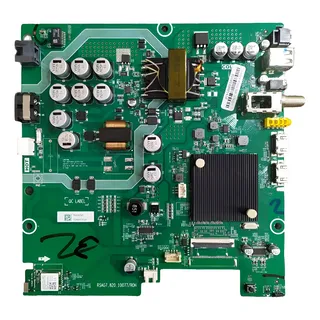

Diagrama de MainBoard — RSAG7.820.4900 (JVC LT55DR930)
-
Diagrama de PowerBoard — RSAG7.820.4489 (JVC LT55DR930)
-
Manual de Usuario — JVC LT55DR930
-
Manual Service / Diagrama — JVC LT55DR930
-
Manual Service — RSAG7.820.4900 (JVC LT55DR930)
-
Datos SPI FLASH — JVC LT55DR930 (RSAG7.820.4900 / MX25L1606E) -
Datos NAND FLASH — JVC LT55DR930 (RSAG7.820.4900 / H27U4G8F2DTR-BC)
Info detallada
Documentación técnica
Firmware por USB — MSD1328 / JVC LT55DR930 (Actualización + Forzado)
Firmware V0000.01.03A — JVC LT55DR930
Instrucciones de instalación con pendrive — JVC LT55DR930
- Descargar el paquete 55XT710_MainBoot.zip.
- Descomprimir 55XT710_MainBoot.zip.
- Copiar el archivo USBUpgrade.bin a un pendrive formateado en FAT32.
- Conectar el pendrive en el terminal USB0 del TV LED, que corresponde al conector inferior trasero.
- Encender el TV y ejecutar SOURCE + 2012.
- Mientras el OSD de SOURCE permanece visible, ingresar la secuencia 2 → 0 → 1 → 2 desde el control remoto.
- El televisor detectará la actualización y comenzará la carga del primer bloque de software.
- Al finalizar la primera etapa, el TV reiniciará y continuará encendido en la función en la que estaba.
- Descargar el segundo paquete 55XT710_MainSW.zip.
- Descomprimir 55XT710_MainSW.zip.
- Volver a copiar USBUpgrade.bin en un pendrive FAT32 limpio.
- Reconectar el pendrive en el terminal USB0.
- Repetir el inicio con SOURCE + 2012 y la secuencia 2 → 0 → 1 → 2.
- Esperar la segunda carga; al terminar, el TV reiniciará como si fuera primera puesta en marcha y pedirá idioma, canales y red.
- Confirmar que la versión final instalada quede en V0000.01.03A.
Usar pendrive en FAT32 y dejar el USB solo con el archivo del firmware. No cortar la energía durante la actualización para evitar corrupción del sistema.
-
55XT710_MainBoot.zip (388.58 KiB) (Descargado 249 veces)
Descarga disponible a miembros con suscripción activa
-
55XT710_MainSW.zip (83.29 MiB) (Descargado 214 veces)
Descarga disponible a miembros con suscripción activa
Firmware / Instalación forzada USB — V0000.01.05A.F0806 — JVC LT55DR930
Actualización por USB en dos etapas — JVC LT55DR930
- Descargar el archivo 55XT710_mboot.zip.
- Descomprimir 55XT710_mboot.zip.
- Copiar mboot.bin en un pendrive previamente formateado en FAT32.
- Conectar el USB en el terminal USB0, ubicado en la parte inferior de los conectores traseros.
- Encender el televisor y ejecutar SOURCE + 2012.
- Mientras el OSD de SOURCE está en pantalla, ingresar la secuencia 2 → 0 → 1 → 2.
- Esperar a que el equipo detecte la actualización y complete la carga del bloque mboot.
- Luego de la primera etapa, el TV reiniciará y continuará encendido.
- Descargar el segundo paquete 55XT710_MstarUpgrade.zip.
- Descomprimir 55XT710_MstarUpgrade.zip.
- Copiar MstarUpgrade.bin en un pendrive FAT32.
- Volver a conectar el pendrive en USB0.
- Repetir el arranque con SOURCE + 2012 y la secuencia 2 → 0 → 1 → 2 para iniciar la segunda carga.
- Al concluir el procedimiento, el TV reiniciará como equipo recién instalado y requerirá idioma, canales y red.
- Comprobar que la versión final quede en V0000.01.05A.F0806.
Verificar que el firmware corresponda al modelo exacto y a la placa usada. Al terminar la actualización, conviene revisar configuración inicial y reset para evitar fallas de arranque.
-
55XT710_mboot.zip (364.56 KiB) (Descargado 200 veces)
Descarga disponible a miembros con suscripción activa
-
55XT710_MstarUpgrade.zip (95.32 MiB) (Descargado 206 veces)
Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB para app YouTube — JVC LT55DR930
Procedimiento de actualización de YouTube — JVC LT55DR930
- Descargar 55XT710_YOUTUBE.zip.
- Descomprimir 55XT710_YOUTUBE.zip.
- Copiar USBUpgrade.bin a un pendrive formateado en FAT32.
- Conectar el pendrive en el terminal USB0 del televisor.
- Ingresar al menú service: encender el TV, pulsar MENU, ir a Sonido → Balance, dejar Balance en 0, escribir 1-9-6-9, esperar la M en pantalla y volver a pulsar MENU.
- Seleccionar Options → Actualizar firmware con cursor derecho.
- Finalizado el procedimiento, el TV reiniciará automáticamente.
- Ingresar nuevamente al menú service usando la misma secuencia del paso anterior.
- Ejecutar Init → Unprotected Clear → OK.
- El televisor volverá a reiniciarse.
- Reingresar por tercera vez al menú service con la misma secuencia.
- Seleccionar la marca correspondiente en Options → Logo.
- Pasar el equipo a STBY.
- Ingresar a MENU → Configuración → Hora → Sinc. Automát. y seleccionar Apagado.
- Entrar a Reloj → Fecha / Hora y ajustar manualmente la fecha y la hora actuales.
- Realizar la conexión a internet e ingresar a la función Smart.
- Comprobar el funcionamiento de la aplicación YouTube.
Hacer esta carga con el USB limpio y con la versión base correcta ya instalada. Después del firmware, revisar logo, hora y reset ayuda a evitar fallas en funciones Smart.
-
55XT710_YOUTUBE.zip (82.5 MiB) (Descargado 169 veces)
Descarga disponible a miembros con suscripción activa
Archivos de memoria — JVC LT55DR930
Archivo recuperado del chip SPI FLASH MX25L1606E para main RSAG7.820.4900.
Imagen SPI FLASH — JVC LT55DR930 (MX25L1606E)
Descarga disponible a miembros con suscripción activa
Instrucciones de regrabación — JVC LT55DR930
En JVC LT55DR930, un dump SPI FLASH es una copia del contenido del chip de arranque. Sirve para reprogramar la memoria cuando el software interno quedó corrupto y el TV no puede iniciar normalmente.
Archivos de memoria — JVC LT55DR930
Archivo recuperado del chip SPI FLASH MX25L1606E para main RSAG7.820.4900.
Imagen SPI FLASH — JVC LT55DR930 (MX25L1606E)
Descarga disponible a miembros con suscripción activa
Instrucciones de regrabación — JVC LT55DR930
En JVC LT55DR930, un dump SPI FLASH es una copia del contenido del chip de arranque. Sirve para reprogramar la memoria cuando el software interno quedó corrupto y el TV no puede iniciar normalmente.
Menú Service / Modo Servicio / Modo Fábrica — JVC LT55DR930
El acceso al menú de servicio se realiza sobre la plataforma RSAG7.820.4900 / MSD1328. Cambiar parámetros internos sin conocer su función puede provocar fallas permanentes.
Nota: Este acceso fue documentado para la main RSAG7.820.4900. Modificar opciones internas sin respaldo previo puede dejar el TV mal configurado.
Cambio de marca / logo — JVC LT55DR930
La selección de marca se realiza desde el menú de servicio, dentro de Options → Logo. Este ajuste se usa cuando el equipo queda con marca incorrecta luego de una actualización o al reemplazar la mainboard.
Nota: Este ajuste fue citado dentro del procedimiento de firmware/YouTube. Conviene usarlo solo cuando el TV arranca con logo incorrecto o cuando la placa fue reemplazada.
Backlight se apaga solo — JVC LT55DR930 / RSAG7.820.4489
La fuente RSAG7.820.4489 usada en este equipo presenta una falla típica de apagado intermitente del backlight asociada a una regulación incorrecta del PFC.
Nota: La referencia de diagnóstico para esta fuente se centra en la PFC. No medir directamente sobre el divisor resistivo con el equipo energizado; la comprobación principal se hace sobre C822 o C824.
Activación manual de backlight — RSAG7.820.4489
En esta fuente se puede forzar el encendido del backlight para pruebas de diagnóstico, incluso sin la placa main conectada.
Nota: Este método es solo para diagnóstico. Sirve para separar si la falla está en la fuente/backlight o si depende de la orden de encendido proveniente de la main.
Aporte técnico: caída intermitente de tensiones y PFC — RSAG7.820.4489
Se reportó un caso donde todas las tensiones parecían normales al inicio, pero luego de unos minutos la fuente caía a 0V y la PFC bajaba de alrededor de 390V a unos 320V.
Nota: En el aporte publicado, al reemplazar el TNY175PN la fuente volvió a trabajar de forma estable, sin nuevas caídas de tensión ni apagados intermitentes.
