KANJI KJ-MN320C-30SM

Descargas KANJI KJ-MN320C-30SM: firmware USB, diagramas, manual service, dump eMMC y panel HD/FHD

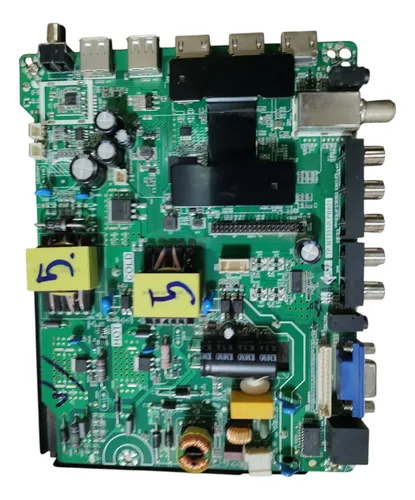

Marca: KANJI Modelo: KJ-MN320C-30SM Placa: TP.MT5510I.PB801 Matriz: KTC
KANJI KJ-MN320C-30SM
Descarga disponible a miembros con suscripcion activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
Firmware, diagramas, manuales y memorias
  • Firmware HD con logo Diplomatic / FHD con logo ITT — TP.MT5510I.PB801 compatible con KANJI KJ-MN320C-30SM
  • Archivo INI de panel — HD / Full HD para TP.MT5510I.PB801
  • Diagrama — TP.MT5510I.PB801
  • Diagrama esquematico completo — TP.MT5510I.PB801
  • Manual Service — TP.MT5510I.PB801
  • Instructivo para levantar TV por pendrive — TP.MT5510I.PB801
  • Datos de Memoria / DUMP — eMMC probado para TP.MT5510I.PB801
  • Datos de Memoria / DUMP — eMMC HD RDI / Diplomatic para TP.MT5510I.PB801
Información técnica
Información técnica KANJI KJ-MN320C-30SM
Datos tecnicos y documentacion oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
KANJI
KJ-MN320C-30SM
Modelo
KJ-MN320C-30SM
Matriz
KTC
Control remoto
Sin Info: por el momento
Wifi
Sin Info: por el momento
Modelo compatible
Sin Info: por el momento
Placas y conectividad
MainBoard + PowerBoard
TP.MT5510I.PB801
Panel Display
Sin Info: por el momento

Documentación técnica

Manual Service — TP.MT5510I.PB801
TP.MT5510I.PB801
537.16 KiB Descargado 192 veces Descarga disponible a miembros con suscripcion activa
Diagrama — TP.MT5510I.PB801
TP.MT5510I.PB801
537.16 KiB Descargado 1980 veces Descarga disponible a miembros con suscripcion activa
Diagrama esquematico completo — TP.MT5510I.PB801
TP-MT5510I-PB801-Schematic-diagram-pdf
2.69 MiB Descargado 1571 veces Descarga disponible a miembros con suscripcion activa
Firmware HD con logo Diplomatic / FHD con logo ITT — TP.MT5510I.PB801
TP.MT5510I_PB801_Diplomatic-HD_ITT-FHD
1.24 GiB Descargado 2073 veces Descarga disponible a miembros con suscripcion activa
Instructivo para levantar TV por pendrive — TP.MT5510I.PB801
Informe_Reparacion_LED_TV_Panoramic_PNM-3032-sm
638.07 KiB Descargado 1036 veces Descarga disponible a miembros con suscripcion activa
Archivo INI de panel — HD / Full HD para TP.MT5510I.PB801
PANEL
1.07 KiB Descargado 135 veces Descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — eMMC probado para TP.MT5510I.PB801
EMMC_Dump_Probado
460.35 MiB Descargado 443 veces Descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — eMMC HD RDI / Diplomatic para TP.MT5510I.PB801
EMMC_AUTO_tv_rdi_diplomatic_HD_placa_tp.mt5510l.pb801
1.29 GiB Descargado 22 veces Descarga disponible a miembros con suscripcion activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — TP.MT5510I.PB801 / KANJI KJ-MN320C-30SM

Firmware por USB

TP.MT5510I.PB801 — Carga de firmware por USB compatible con KANJI KJ-MN320C-30SM

Firmware HD / FHD por pendrive
Instrucciones

Instrucciones de carga por pendrive

  • Descomprimir el archivo del firmware antes de usar el pendrive.
  • Conectar el pendrive al televisor con el contenido ya extraido.
  • Enchufar el TV a la red electrica sin presionar ninguna tecla; la carga del firmware deberia comenzar en forma automatica.
  • Si la instalacion no arranca, conectar por UART y revisar el log de inicio.
  • Tener en cuenta que el puerto UART fue informado en el conector VGA de esta placa.

En aportes de taller se indicó que algunos equipos HD/FHD requieren compatibilidad correcta entre firmware y panel. Si una version arranca pero queda sin video, suele deberse a diferencias de resolucion o configuracion de panel.

  • TP.MT5510I PB801_Diplomatic-HD_ITT-FHD.zip (1.24 GiB) (Descargado 2073 veces)
    Descarga disponible a miembros con suscripcion activa
  • Informe Reparacion LED TV Panoramic PNM-3032-sm.docx (638.07 KiB) (Descargado 1036 veces)
    Descarga disponible a miembros con suscripcion activa
  • PANEL.rar (1.07 KiB) (Descargado 135 veces)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — TP.MT5510I.PB801
Dump eMMC probado con datos de conexion y recuperacion para la placa TP.MT5510I.PB801.
DUMP eMMC PINOUT PB801

Archivos de memoria — TP.MT5510I.PB801

Descarga disponible a miembros con suscripcion activa para reprogramacion de eMMC en esta plataforma.

ARCHIVOS DISPONIBLES
EMMC_Dump_Probado.rar
Tamaño: 460.35 MiB
Descargado 443 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones de conexion eMMC — TP.MT5510I.PB801

PROCEDIMIENTO
Para trabajar con RT809H, conectar el pin 1 del cristal a masa.
No hace falta aplicar VCC ni VCCQ desde el programador.
Mantener la placa enchufada durante el proceso de lectura o escritura.
Si despues de la grabacion la imagen queda invertida, entrar al menu de servicio y en Panel ST activar la opcion mirror.
NOTA TÉCNICA

Nota: En KANJI KJ-MN320C-30SM, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar. Sirve para recuperar TVs con logo fijo, reinicios o arranque dañado por corrupcion de software, escribiendo directo al chip sin depender del menu o del USB.

Dump memoria
Datos de Memoria / DUMP — RDI / Diplomatic HD compatible con TP.MT5510I.PB801
Copia de eMMC HD leida con zocalo adaptador y RT809H para placas TP.MT5510I.PB801.
DUMP eMMC HD PB801

Archivos de memoria — RDI / Diplomatic HD

Descarga disponible a miembros con suscripcion activa para restauracion de equipos HD compatibles con esta placa.

ARCHIVOS DISPONIBLES
EMMC_AUTO_tv rdi.diplomatic HD placa tp.mt5510l.pb801.rar
Tamaño: 1.29 GiB
Descargado 22 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones de grabacion — RDI / Diplomatic HD

PROCEDIMIENTO
Grabar primero el archivo bin.
Luego escribir part1 para completar la restauracion de la eMMC.
Tener en cuenta que este respaldo corresponde a una variante HD.
NOTA TÉCNICA

Nota: En KANJI KJ-MN320C-30SM, un dump puede contener tambien datos de configuracion de panel. Por eso es importante usar una version compatible con la resolucion y la variante de placa, ya que una grabacion incorrecta puede dejar la imagen invertida, sin video o con funciones incompletas.

Soporte y aportes — KANJI KJ-MN320C-30SM
Modo Service • Mirror • Control remoto • Fuente • Apps
Service Mirror Remoto Fuente Apps

Menú Service / Modo Fábrica — KANJI KJ-MN320C-30SM

Advertencia: modificar opciones del modo service sin conocer su funcion puede dejar el televisor inoperable.

Encender el TV y pulsar MENU.
Ingresar la secuencia 1 1 4 7 para abrir el modo de servicio.
Como metodo alternativo publicado, entrar en TV, pulsar SOURCE y, con el menu SOURCE desplegado, escribir 1147.

Nota: Este acceso fue publicado tanto para el modelo KANJI como para la placa TP.MT5510I.PB801.

Ajuste de imagen invertida / mirror — TP.MT5510I.PB801

Se informó que, despues de cargar dump o firmware, la imagen puede quedar dada vuelta en algunas variantes.

Entrar al menu de servicio con la secuencia publicada para esta placa.
Ingresar en Panel ST.
Seleccionar la opcion mirror para corregir la orientacion de la imagen.

Nota: Tambien se compartio un archivo INI de panel para variantes HD y Full HD de esta misma plataforma.

Aporte: controles remotos compatibles — TP.MT5510I.PB801

En distintos aportes de taller se compartieron remotos que funcionaron luego de instalar firmware compatible sobre esta placa.

Para el dump Diplomatic se informó uso del remoto LCD-570.
Tambien se reportó funcionamiento con LCD-567 y, en otro caso, con RM-014S.
Para firmware ITT se informó compatibilidad con TE542.
Otro usuario indicó que le funcionó el código 625, correspondiente a un KANJI 2019b smart.

Nota: La compatibilidad del control puede cambiar segun el firmware cargado y la variante HD o FHD utilizada.

Aporte técnico: componentes de fuente — TP.MT5510I.PB801

Se compartieron datos practicos para reparacion de la fuente sobre esta placa.

Se informó para RB306 un valor de 89 ohm.
Para RB308 se publicó 20 ohm, aunque otro usuario sugirio que podria ser 68 ohm; tambien se aclaró que valores aproximados suelen funcionar en esos dos puntos.
Los integrados de fuente UB301 y UB101 fueron identificados como OB2273C.

Nota: Estos datos provienen de aportes de reparación publicados por usuarios sobre la misma placa TP.MT5510I.PB801.

Aporte: YouTube / Netflix luego de cargar dump o firmware — TP.MT5510I.PB801

Algunos usuarios reportaron que, despues de cargar dump o firmware compatible, el TV arranca bien pero quedan problemas con YouTube, Netflix o navegacion por control remoto.

Para YouTube, se reportó entrar al Smartv Store, buscar Youtube e instalar Smartube TV, que luego se actualiza a Smartube Beta.
Si el control no navega correctamente en Netflix con ciertos remotos, un usuario indicó que pudo resolverlo usando la tecla azul para abrir un cursor tipo mouse.
Tambien se mencionó que, en algunos casos, primero se instala un firmware base que inicia la carga y luego se vuelve a cargar una variante ITT FHD para recuperar video correcto.

Nota: Estas soluciones corresponden a experiencias de taller sobre la misma placa y pueden variar segun el panel, la resolucion y el firmware utilizado.
